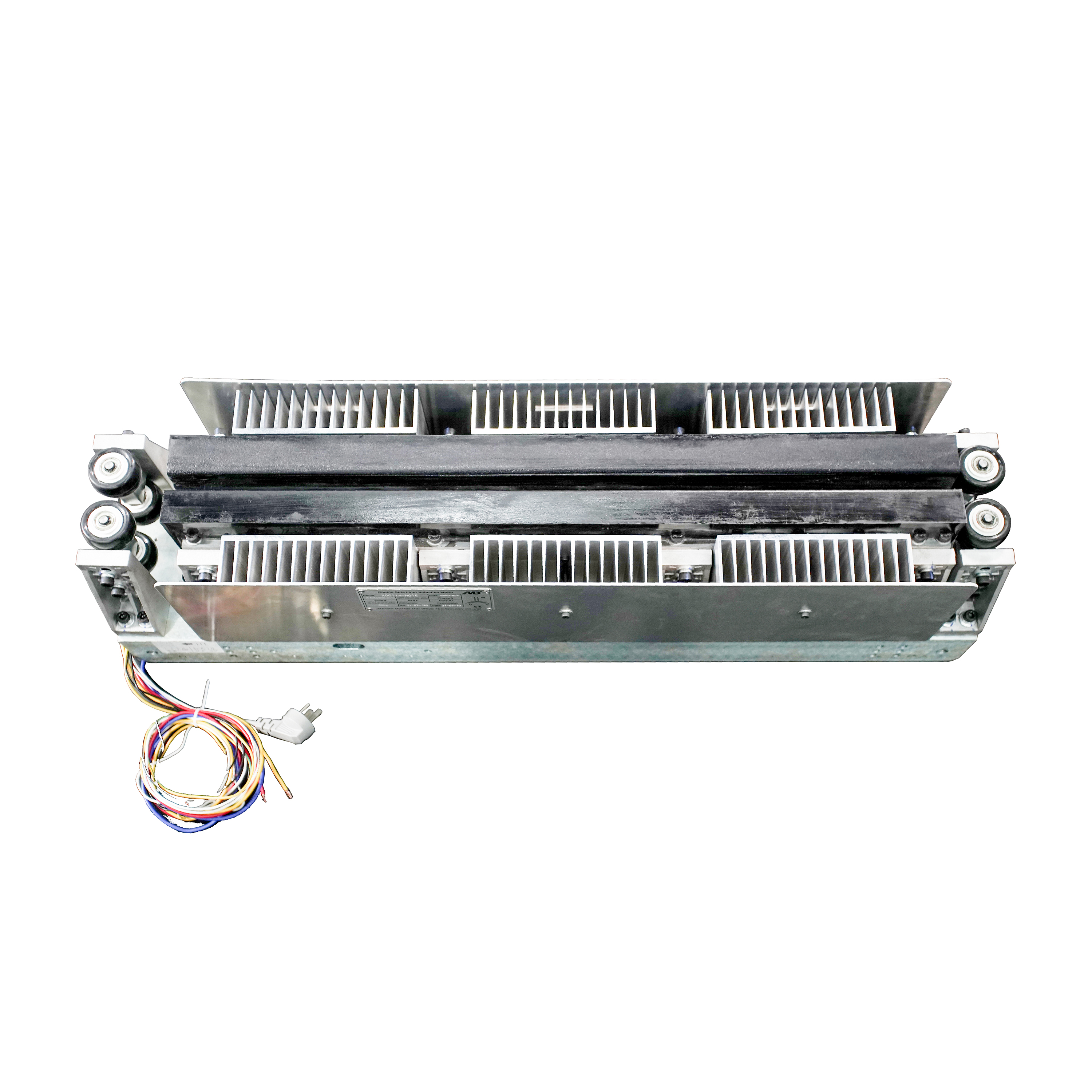

Vous êtes-vous déjà demandé à quelle vitesse un moteur linéaire peut réellement se déplacer ? Sa vitesse dépend de la distance parcourue, de la charge, de l'accélération et des systèmes de guidage. Les moteurs linéaires surpassent les actionneurs traditionnels en offrant un mouvement électromagnétique direct, une accélération douce et un contrôle précis. Dans des secteurs tels que la fabrication de semi-conducteurs et l’assemblage électronique, chaque milliseconde compte. Dans cet article, vous apprendrez ce qui détermine la vitesse du moteur linéaire, comment il se compare à d'autres systèmes et quand il offre un réel avantage.

Points clés à retenir

● La vitesse du moteur linéaire dépend de la conception du système, notamment des guides, de la charge utile et de la configuration des commandes.

● L'accélération et la réactivité ont souvent un impact plus important sur les performances que la vitesse de pointe.

● Les moteurs linéaires offrent un mouvement fluide, précis et nécessitant peu d'entretien par rapport aux vis à billes ou aux courroies.

● Atteindre une vitesse élevée nécessite une gestion thermique, une résolution d'encodeur et un réglage des servos appropriés.

● Idéal pour les applications à grande vitesse et à cycle court telles que la manipulation de semi-conducteurs, le prélèvement et le placement et l'inspection de précision.

À quelle vitesse un moteur linéaire peut-il réellement aller ?

Plages de vitesse typiques d'un moteur linéaire dans des applications réelles

Les moteurs linéaires industriels fonctionnent généralement à une vitesse de 5 à 10 m/s, certains systèmes spécialisés dépassant 12 m/s. Les applications à course courte, comme la manipulation de plaquettes ou le micro-assemblage, peuvent atteindre des accélérations très élevées, dépassant parfois 50 m/sec⊃2;. Ces chiffres dépendent de la masse de la charge utile et de la longueur de course, qui ont un impact direct sur les profils d'accélération et de décélération.

Pourquoi vitesse de pointe et vitesse utilisable ne sont pas la même chose

Bien qu'un moteur puisse en théorie atteindre une vitesse maximale, la vitesse soutenue est limitée par l'accumulation de chaleur, la résistance mécanique et les contraintes de retour de commande. Pour un fonctionnement continu, la vitesse utilisable est souvent inférieure de 30 à 50 % au pic annoncé.

Comment l’accélération compte souvent plus que la vitesse de pointe

Les applications telles que les machines de transfert bénéficient davantage de cycles de démarrage et d'arrêt rapides que de la vitesse de déplacement maximale. Un moteur linéaire peut atteindre des positions cibles en millisecondes, ce qui améliore considérablement les temps de cycle par rapport aux systèmes à vis.

Lorsqu'un moteur linéaire semble « plus rapide » même à la même vitesse nominale

La douceur et la réponse instantanée contribuent à la vitesse perçue. Les systèmes sans jeu ni jeu mécanique semblent souvent plus rapides et plus réactifs que les systèmes avec une vitesse nominale plus élevée mais un mouvement irrégulier.

Qu'est-ce qui limite la vitesse du moteur linéaire dans un système de mouvement complet

Les principaux facteurs limitants comprennent :

● Type de guidage : les rails à recirculation peuvent limiter la vitesse à 5 m/s, tandis que les guides à rouleaux à cames peuvent autoriser des vitesses supérieures à 10 m/s.

● Charge utile : les objets plus lourds réduisent l'accélération effective.

● Système de contrôle : un réglage insuffisant ou des codeurs à faible résolution peuvent créer des oscillations et des dépassements.

● Contraintes thermiques : des vitesses élevées et soutenues génèrent de la chaleur qui réduit la force continue.

Comment la longueur de course modifie le résultat de vitesse réel

Un déplacement plus long réduit la vitesse moyenne en raison du temps nécessaire aux phases d'accélération et de décélération. Les systèmes à course courte, comme les dispositifs de micro-positionnement, peuvent fonctionner à proximité de leur vitesse maximale car l'accélération domine le cycle de mouvement.

Qu'est-ce qui détermine la vitesse de fonctionnement d'un moteur linéaire ?

Force, masse en mouvement et compromis vitesse-accélération

Le moteur doit surmonter l’inertie de la charge utile et des composants mobiles. Une charge utile plus lourde ralentit l’accélération, même si la vitesse de pointe reste la même. Les concepteurs peuvent optimiser la vitesse en minimisant la masse en mouvement et en utilisant des chariots légers ou des rails en fibre de carbone.

Rails de guidage, roulements et limites de support mécanique

Le système de guidage est crucial. Les rails de recirculation préchargés assurent la stabilité mais limitent la vitesse de pointe, tandis que les guides à rouleaux à came permettent des vitesses plus élevées avec un minimum de friction. Des guides mal alignés ou mal montés peuvent également provoquer des vibrations et réduire la vitesse utilisable.

Servomoteur, réglage du contrôleur et résolution du feedback

Le mouvement à grande vitesse nécessite des boucles de servocommande précises. Les codeurs haute résolution (par exemple, 1 µm ou mieux) améliorent la précision de la position à haute vitesse, tandis que le réglage PID optimisé empêche les dépassements et les oscillations.

Charge thermique, cycle de service et performances continues

Les moteurs linéaires génèrent de la chaleur lors d'un fonctionnement à grande vitesse. Un mouvement continu à des vitesses proches de la pointe peut déclencher un déclassement thermique, réduisant ainsi la force produite. Des solutions de refroidissement appropriées (systèmes refroidis par air ou par eau) permettent un fonctionnement soutenu sans limitation.

Moteur linéaire, vis à billes ou entraînement par courroie : lequel est le plus rapide ?

Pourquoi les systèmes à vis à billes perdent de la vitesse sur des courses plus longues

Les vis à billes sont confrontées à des limitations de vitesse critiques, en particulier pour les pas longs ou les diamètres minces. Le fouet et la friction des vis réduisent l'accélération et nécessitent un entretien fréquent.

Où les systèmes entraînés par courroie peuvent égaler ou dépasser la vitesse de déplacement

Les entraînements par courroie, en particulier les courroies renforcées en acier, peuvent atteindre 10 à 12 m/s. Les courses longues favorisent les entraînements par courroie plutôt que par vis, mais elles sacrifient souvent la précision du positionnement.

Pourquoi les systèmes de moteurs linéaires se démarquent en termes d'accélération et de réactivité

Les moteurs linéaires éliminent la transmission mécanique, offrant :

● Réponse immédiate aux commandes

● Mouvement fluide et sans jeu

● Forte accélération même avec des charges utiles variables

Quelle technologie de mouvement est la meilleure pour la vitesse, la précision et la maintenance

Technologie	Vitesse maximale	Accélération	Entretien	Précision
Vis à billes	1 à 2 m/s	Modéré	Moyen	Haut
Entraînement par courroie	5 à 10 m/s	Haut	Moyen	Moyen
Moteur linéaire	5 à 12 m/s	Très élevé	Faible	Très élevé

Remarque : Les moteurs linéaires sont idéaux pour les opérations à cycle court et de haute précision, tandis que les courroies peuvent convenir à des courses plus longues avec une précision modérée.

Quand une vitesse de moteur linéaire élevée est réellement utile

Assemblage de semi-conducteurs et d'électronique

Un placement précis et à grande vitesse réduit le temps de cycle lors de la manipulation des plaquettes, du placement des puces et de l'assemblage des circuits imprimés. Les moteurs linéaires permettent plusieurs opérations en quelques millisecondes, augmentant ainsi le débit.

Lignes d'emballage, de prélèvement et de placement et d'automatisation

Une accélération et une décélération rapides permettent une production en grand volume tout en maintenant une précision constante, essentielle dans les emballages d'aliments, de boissons et de produits électroniques.

Systèmes d’inspection nécessitant une analyse rapide et reproductible

Les moteurs linéaires facilitent l'analyse continue des surfaces ou des produits, prenant en charge l'inspection automatisée, le contrôle qualité et la détection des défauts.

Équipement médical et de laboratoire où la fluidité des mouvements à grande vitesse est importante

Des applications telles que la manipulation robotisée des échantillons, les appareils de diagnostic et l'automatisation des laboratoires reposent sur un mouvement sans vibration pour éviter les erreurs et la contamination.

Qu'est-ce qui ralentit un moteur linéaire dans la pratique ?

Charges utiles lourdes et gestion des câbles mobiles

Les charges utiles importantes augmentent l'inertie, tandis que les câbles mal gérés provoquent une traînée et restreignent les mouvements.

Mauvais réglage, problèmes de vibrations et de résonance

Des réglages incorrects du contrôleur ou des résonances structurelles peuvent forcer des limites de vitesse pour éviter tout dommage.

Contamination, accumulation de chaleur et contraintes environnementales

La poussière, les débris ou les températures extrêmes peuvent réduire la vitesse de fonctionnement ou nécessiter un entretien fréquent.

Marges de sécurité qui réduisent la vitesse maximale commandée

Les concepteurs réduisent souvent la vitesse commandée pour des raisons de sécurité de l'opérateur, de conformité réglementaire et de longévité de l'équipement, même si le moteur pourrait fonctionner plus rapidement.

Comment choisir le bon moteur linéaire pour la vitesse

Commencez par la distance de déplacement requise, le temps de cycle et la charge utile

Définissez clairement les exigences de mouvement pour sélectionner un moteur atteignant la vitesse nécessaire sans trop spécifier.

Vérifiez la force continue, la force maximale et les limites thermiques

Confirmez que le moteur peut gérer à la fois les demandes continues et maximales sans surchauffe ni perte de performances.

Associez le moteur linéaire au bon guide et au bon encodeur

La sélection du guide, la précharge des roulements et la résolution de l'encodeur sont essentielles pour atteindre la vitesse maximale utilisable.

Évitez de surspécifier la vitesse lorsque le débit est le véritable objectif

Souvent, l’accélération et la réactivité l’emportent sur la vitesse de pointe absolue pour la productivité globale.

Questions courantes sur la vitesse du moteur linéaire

Un moteur linéaire est-il toujours l’option la plus rapide ?

Pas toujours. Les systèmes entraînés par courroie peuvent être plus performants dans les applications à course longue, mais les moteurs linéaires excellent dans les tâches à cycle court et à forte accélération.

Un moteur linéaire peut-il rester précis à grande vitesse ?

Oui, à condition que le réglage du contrôleur, la sélection des guides et la gestion thermique soient optimisés.

Une vitesse plus élevée signifie-t-elle des coûts de maintenance plus élevés ?

Pas nécessairement. Moins de composants mécaniques réduisent l'usure et le jeu, réduisant ainsi les besoins de maintenance par rapport aux vis à billes.

Qu'est-ce qu'un bon benchmark de vitesse pour comparer les systèmes ?

Concentrez-vous sur la vitesse utilisable sous charge avec l'accélération requise, et pas seulement sur la vitesse nominale maximale.

Conclusion

Un moteur linéaire peut atteindre des vitesses très élevées, mais les performances réelles dépendent de l'ensemble du système, y compris les guides, la charge utile et le contrôle. Son véritable avantage réside dans une accélération rapide, un mouvement fluide et précis et une faible usure mécanique. Choisir le bon moteur nécessite de prendre en compte le temps de cycle, le rapport cyclique, les limites thermiques et la précision du contrôle. Les produits de dlmd fournissent des moteurs linéaires optimisés qui améliorent la fiabilité, la précision et l'efficacité, offrant ainsi des solutions à grande vitesse pour les applications industrielles exigeantes.

FAQ

Q : À quelle vitesse un moteur linéaire peut-il généralement fonctionner ?

R : Les moteurs linéaires atteignent généralement des vitesses de 5 à 12 m/s, en fonction de la charge utile, de la longueur de course et du système de guidage. Les applications à course courte atteignent souvent des accélérations plus élevées.

Q : Quels facteurs limitent la vitesse d'un moteur linéaire ?

R : La vitesse est limitée par les guides, la masse de la charge utile, le réglage du contrôleur et la charge thermique. Même les moteurs les plus performants fonctionnent plus lentement si le système n’est pas optimisé.

Q : Pourquoi l’accélération est-elle plus importante que la vitesse de pointe ?

R : Une accélération rapide permet des temps de cycle plus rapides et un débit amélioré, souvent plus important que la vitesse de pointe dans les applications industrielles.

Q : Un moteur linéaire peut-il maintenir la précision à grande vitesse ?

R : Oui, avec un servocommande approprié, des encodeurs haute résolution et des systèmes de guidage appropriés, un moteur linéaire offre un mouvement fluide et précis.

Q : Comment un moteur linéaire se compare-t-il aux vis à billes ou aux entraînements par courroie ?

R : Les moteurs linéaires offrent une accélération plus élevée et un mouvement plus fluide. Les vis à billes excellent en précision sur de courtes distances, tandis que les courroies conviennent mieux aux courses longues.

Q : La vitesse élevée augmente-t-elle les besoins de maintenance ?

R : Les moteurs linéaires nécessitent généralement moins d'entretien que les entraînements mécaniques, car ils comportent moins de pièces mobiles et aucun jeu.

Q : Quelles applications bénéficient le plus de la vitesse du moteur linéaire ?

R : La manipulation des semi-conducteurs, les opérations de prélèvement et de placement, les systèmes d'inspection et l'automatisation des laboratoires tirent le meilleur parti du mouvement précis et rapide du moteur linéaire.
