À quoi servent les moteurs linéaires dans l’automatisation industrielle ?

L"automatisation à grande vitesse et les exigences de précision submicronique exposent les limites mécaniques des systèmes d"entraînement rotatifs-linéaires traditionnels. Les vis à billes, les courroies et les mécanismes à crémaillère ont de plus en plus de mal à suivre le rythme des installations modernes. À mesure que l’automatisation industrielle évolue vers une fabrication intelligente, la demande en technologie à entraînement direct a radicalement changé. Il ne s"agit plus uniquement d"applications de niche dans les semi-conducteurs, mais il domine désormais les opérations de fabrication traditionnelles. Les ingénieurs et les directeurs d"usine ont désespérément besoin de systèmes de mouvement capables de gérer des accélérations rapides tout en conservant une précision absolue et inflexible sur des millions de cycles.

Ce guide détaille comment les systèmes linéaires à entraînement direct résolvent les goulots d"étranglement mécaniques spécifiques dans les usines. Vous découvrirez où ils offrent la plus grande efficacité opérationnelle et comment les évaluer pratiquement. Nous explorerons également exactement comment déterminer s"ils conviennent parfaitement aux exigences de fabrication spécifiques de votre installation. Nous analyserons les principales différences technologiques et les réalités de mise en œuvre auxquelles vous devrez faire face lors de l"intégration.

Points clés à retenir

• Efficacité de l'entraînement direct : les moteurs linéaires éliminent les composants de transmission mécanique (engrenages, courroies, vis), supprimant ainsi le jeu et réduisant considérablement l'usure mécanique.
• Cas d'utilisation optimaux : ils sont mieux déployés dans les applications nécessitant une précision extrême (niveau nanométrique), une accélération dynamique élevée ou de longues distances de déplacement avec plusieurs moteurs indépendants.
• TCO vs CapEx : alors que les coûts matériels initiaux sont plus élevés, le coût total de possession (TCO) diminue dans les environnements à haut débit en raison d'un fonctionnement sans maintenance et d'une disponibilité accrue des machines.
• Réalités de l'intégration : un déploiement réussi nécessite une gestion thermique minutieuse, un acheminement des câbles robuste et des systèmes de retour d'information haute résolution (encodeurs).

Le changement mécanique : systèmes linéaires rotatifs ou à entraînement direct

Le contrôle de mouvement traditionnel repose en grande partie sur des moteurs rotatifs entraînant des actionneurs mécaniques secondaires. Les ingénieurs associent souvent ces moteurs conventionnels à des vis à billes, des entraînements par courroie ou des boîtes de vitesses volumineuses pour traduire le mouvement de rotation en mouvement linéaire. Cependant, ces systèmes enchaînés introduisent d’importants goulots d’étranglement mécaniques qui limitent les performances ultimes de la machine. La friction ralentit inévitablement les mouvements et génère une chaleur indésirable. Les composants de la transmission présentent une élasticité sous de lourdes charges, provoquant de légers retards de position. L"hystérésis crée des erreurs de positionnement microscopiques qui s"aggravent rapidement sur plusieurs cycles à grande vitesse. Au fil du temps, la dégradation physique ruine la répétabilité, obligeant les équipes de maintenance à recalibrer continuellement les machines.

Les systèmes à entraînement direct offrent une solution mécanique élégante et intrinsèquement supérieure. Imaginez que vous prenez un moteur rotatif conventionnel et que vous l"ouvrez en tranches le long de son axe radial. Si vous déroulez le stator et le rotor à plat, vous créez la base électromagnétique fondamentale de la technologie moderne à entraînement direct. Cette configuration génère une force linéaire directement le long d"un chemin plat ou tubulaire. Il contourne complètement les étages de transmission mécanique, ce qui signifie que le moteur applique une poussée directement à la charge utile en mouvement.

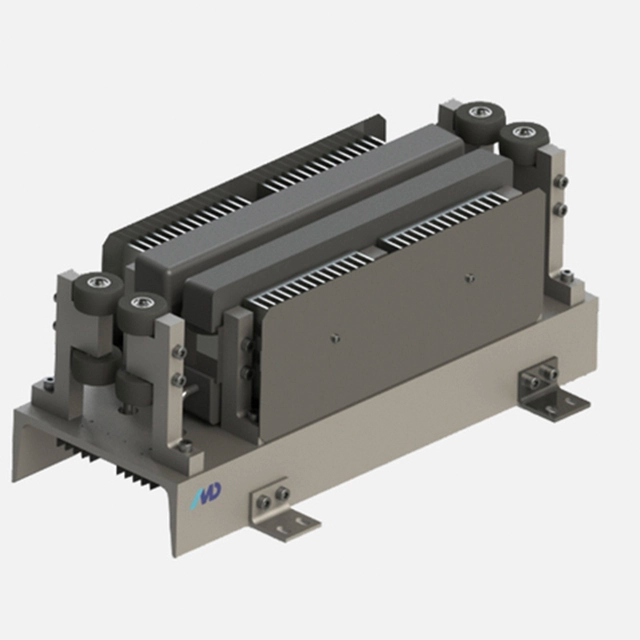

Les ingénieurs choisissent généralement entre plusieurs variantes structurelles distinctes lorsqu'ils spécifient des moteurs linéaires . La technologie de base s'articule généralement autour du moteur linéaire à aimant permanent , qui se décline en trois topologies principales optimisées pour différentes tâches industrielles :

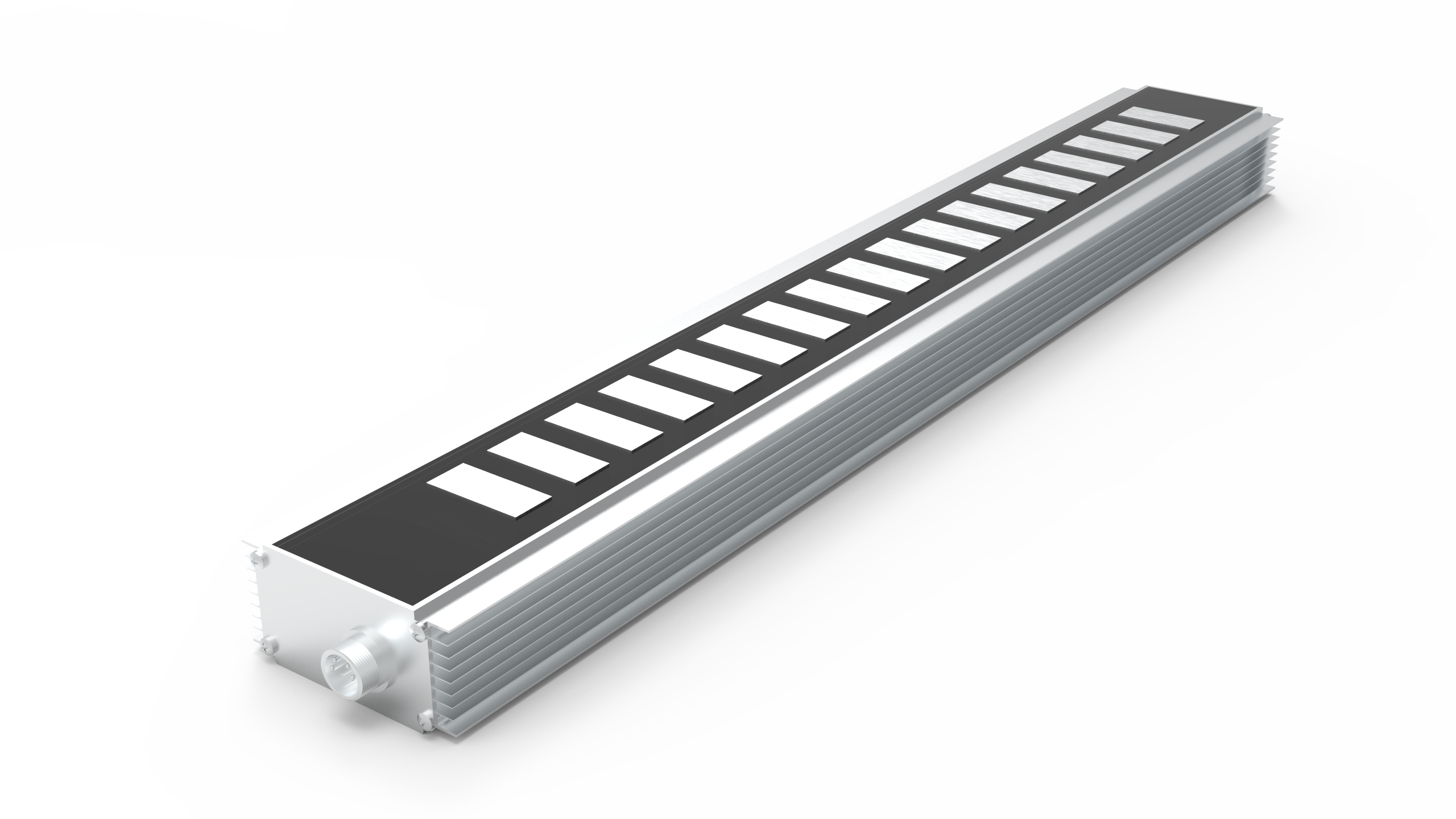

• Ironcore : Construit spécifiquement pour une poussée continue massive. Ceux-ci utilisent des bobines enroulées autour de tôles d’acier pour maximiser le flux magnétique, ce qui les rend idéaux pour les tâches industrielles lourdes à forte force.
• Sans fer (canal en U) : conçu pour un zéro absolu et un mouvement ultra-fluide. Ils utilisent des bobines moulées en époxy fonctionnant librement entre des pistes à double aimant, offrant la plus haute précision de mouvement possible.
• Tubulaire : Conçu pour remplacer simplement les vérins pneumatiques standard. Ils renferment entièrement les composants magnétiques pour les protéger contre les débris environnementaux.

Le couplage direct du moteur à la charge modifie radicalement les capacités d’automatisation modernes. Il permet un asservissement à large bande passante en temps réel sans aucun amortissement mécanique n"interférant avec le signal. Cette boucle de rétroaction pure et directe est essentielle pour l’enregistrement avancé des données de l’Industrie 4.0. Les directeurs d"usine peuvent facilement mettre en œuvre des stratégies de maintenance prédictive très précises lors de la surveillance des données moteur intactes, en repérant les anomalies de performances microscopiques avant qu"elles ne déclenchent une panne catastrophique de la machine.

Cas d’utilisation et applications de base de l’automatisation industrielle

Fabrication de semi-conducteurs et d’écrans plats

La perte de rendement reste un risque financier majeur dans la fabrication de plaquettes. Les vibrations microscopiques des roulements à billes mécaniques détruisent régulièrement les caractéristiques délicates des plaquettes lors de la photolithographie. De plus, l’usure des pièces mécaniques génère une contamination particulaire en suspension dans l’air dans les salles blanches strictement certifiées ISO. Les étapes de numérisation des plaquettes et d"inspection structurelle s"appuient de plus en plus sur des systèmes à entraînement direct sans fer pour éliminer complètement ces risques environnementaux. Ces configurations spécifiques offrent un mouvement totalement sans friction et sans entrainement. Ils garantissent une stabilité de positionnement absolue au niveau nanométrique sans rejeter une seule particule de poussière mécanique dans l’environnement stérile.

Emballage et tri à grande vitesse (Smart Conveyance)

Les courroies mécaniques traditionnelles à pas fixe limitent considérablement la flexibilité des machines sur les lignes de conditionnement modernes. Les directeurs d"usine ont du mal à adapter les machines existantes lorsque la taille des produits de consommation change rapidement ou lorsqu"ils exécutent des commandes personnalisées en petits lots. La technologie des chariots indépendants révolutionne le transport intelligent dans ces environnements exigeants. Plusieurs chariots autonomes fonctionnent en douceur sur une seule piste magnétique continue. Les opérateurs peuvent programmer chaque moteur indépendamment via un logiciel pour ajuster instantanément les exigences de pas, de vitesse et de regroupement de produits. Cette approche définie par logiciel élimine complètement le réoutillage mécanique précédemment requis pour les changements de produits approfondis.

Machines-outils, découpe laser et CNC

Le jeu mécanique détruit physiquement la qualité des bords lors de l’usinage haut de gamme. Les changements de direction rapides lors de la découpe laser et du fraisage CNC de précision exigent une rigidité mécanique extrême. Même les vis à billes haut de gamme les plus serrées présentent un jeu microscopique lors d"une inversion rapide de direction. Les modèles Ironcore fournissent une immense force continue pour surmonter la forte traînée des outils. Ils maintiennent une précision de coupe rigide absolue, même à des vitesses extrêmes dans les virages. Les opérateurs constatent des coupes remarquablement plus nettes, des exigences de finition secondaire considérablement réduites et un décalage mécanique nul lors d"une interpolation multi-axes complexe.

Assemblage de dispositifs médicaux et automatisation de laboratoire

L’assemblage de dispositifs médicaux nécessite des mouvements stériles et hautement reproductibles sur des millions de cycles consécutifs. Les systèmes de vérins pneumatiques standard risquent d’évacuer les contaminants de l’air comprimé, l’humidité et les fins brouillards d’huile directement dans les environnements de salle blanche. Les unités tubulaires à entraînement direct remplacent parfaitement ces vérins pneumatiques traditionnels. Ils éliminent entièrement les risques de contamination biologique et particulaire car ils ne nécessitent aucune infrastructure d’air comprimé. De plus, ils permettent un contrôle ultra précis de la force pour le pressage automatisé de pièces délicates. Les ingénieurs peuvent programmer des profils de force précis pour ajuster à la presse des composants médicaux en plastique fragiles sans les fissurer, un exploit pratiquement impossible avec les vérins pneumatiques binaires standards.

L’analyse de rentabilisation : équilibrer performance et efficacité opérationnelle

Les ingénieurs et les gestionnaires d’installations doivent évaluer soigneusement la prime initiale de CapEx lors de la mise à niveau des machines existantes. Les coûts matériels initiaux sont indéniablement plus élevés que l’achat d’une combinaison standard de moteur rotatif et de vis à billes. Vous devez budgétiser le mécanisme d"entraînement direct lui-même, les codeurs linéaires haute résolution nécessaires et les servomoteurs très avancés capables de gérer des boucles de contrôle complexes en temps réel. Cependant, se concentrer uniquement sur le prix d"achat initial occulte les énormes gains opérationnels réalisés tout au long de la durée de vie fonctionnelle de la machine.

Calculez soigneusement les améliorations réelles du débit en fonction de vos goulots d’étranglement de production. Les systèmes à entraînement direct atteignent facilement des taux d’accélération explosifs dépassant la 5G. Ils atteignaient régulièrement des vitesses soutenues bien supérieures à 5 mètres par seconde. Ces vitesses fulgurantes réduisent considérablement les temps de cycle individuels. Les usines augmentent instantanément leur production de pièces par minute (PPM), permettant souvent à une seule machine à grande vitesse d"effectuer le travail de deux systèmes mécaniques existants.

Les mesures de maintenance et de disponibilité évoluent très favorablement lorsque vous éliminez les composants mécaniques de la transmission. Ces systèmes ne nécessitent absolument aucune lubrification. Ils ne contiennent aucune pièce d"usure physique entre le chariot en mouvement et la voie fixe. Cette absence délibérée de friction mécanique réduit les mesures du temps moyen de réparation (MTTR) à près de zéro. Vous éliminez complètement les temps d’arrêt de routine pour la maintenance préventive mécanique, permettant ainsi à la chaîne de production de fonctionner en continu pendant toutes les équipes.

Tenez compte attentivement des réalités de l’efficacité énergétique avant de déployer ces systèmes. La suppression des frottements mécaniques permet naturellement d"économiser de l"énergie lors d"un mouvement continu à grande vitesse. Cependant, de lourdes charges utiles verticales peuvent déclencher des pertes résistives élevées ($I^2R$) dans les modèles à noyau de fer si le moteur doit constamment lutter contre la gravité. Vous devez mettre en œuvre un contrepoids mécanique approprié, tel que des vérins pneumatiques ou des ressorts magnétiques, pour éviter une consommation d"énergie inutile et une accumulation thermique excessive lors du maintien de charges lourdes en place.

Vous trouverez ci-dessous une ventilation comparant les mesures opérationnelles entre les systèmes traditionnels et la technologie à entraînement direct.

Système linéaire à entraînement direct	rotatif et à vis à billes traditionnel	métrique de performance
Vitesse maximale	Faible à moyen (généralement < 2 m/s)	Extrême (souvent > 5 m/s)
Limite d"accélération	Plafonné strictement par un fouet à vis et un pas	Exceptionnel (Régulièrement > 5G)
Usure mécanique	Élevé (nécessite des roulements, des joints, une lubrification)	Zéro (fonctionnement pur sans contact)
Précision de positionnement	Se dégrade progressivement avec le temps en raison du jeu	Répétabilité submicronique soutenue et inchangée
Dépendance de maintenance	Nécessite un graissage et une tension de courroie programmés	Pratiquement sans entretien

Critères d"évaluation critiques pour la spécification des moteurs linéaires

La spécification du bon système de mouvement nécessite une évaluation technique stricte. Vous ne pouvez pas simplement insérer une unité à entraînement direct dans une machine conçue pour un actionneur rotatif. Suivez ces critères d’évaluation séquentiels pour garantir une intégration réussie et une longévité matérielle maximale :

1. Analyser les besoins en force : différencier clairement les besoins en force continue et les besoins en force maximale. Faites correspondre le profil de force théorique du moteur directement au cycle de service exact de votre application. La surestimation de la force continue gaspille de l'argent en matériel surdimensionné et nécessite des servomoteurs inutilement volumineux. Le sous-estimer entraîne un blocage rapide, une accélération lente et une surchauffe critique lors de cycles de production exigeants.
2. Définir des stratégies de gestion thermique : la dissipation thermique détermine fondamentalement la durée de vie du système et la précision du positionnement. Les applications de numérisation légères survivent généralement grâce au refroidissement par convection naturelle standard. À l’inverse, les configurations à noyau de fer robustes exécutant des cycles lourds et rapides nécessitent des chemises de refroidissement par eau intégrées. La gestion de la chaleur est absolument essentielle, car la dilatation thermique dans la base de la machine détruit la précision submicronique pour laquelle vous avez payé.
3. Évaluez la charge utile et la longueur du trajet : les configurations à entraînement direct s'adaptent sans effort à des distances de déplacement incroyablement longues. Vous ajoutez simplement des pistes de stator stationnaires côte à côte pour étendre l'axe à l'infini. À l'opposé, les vis à billes longues souffrent d'un « fouet » mécanique catastrophique à des vitesses élevées, obligeant les ingénieurs à réduire considérablement la vitesse de la machine sur les axes structurels étendus.
4. Vérifiez l'environnement et les indices IP : sélectionnez le facteur de forme physique correct pour votre environnement d'usine spécifique. Les pistes magnétiques exposées attirent facilement les copeaux de métal en suspension dans l'air, ce qui peut bloquer l'entrefer de précision. Vous devez spécifier des formes tubulaires entièrement fermées, des soufflets de protection sous pression ou des joints racleurs spécialisés pour les centres d'usinage sales ou les environnements de lavage intensif.

Risques de mise en œuvre et défis d’ingénierie

Malgré leurs énormes avantages en termes de performances, les systèmes à entraînement direct présentent des obstacles techniques uniques. Vous devez gérer de manière proactive ces risques physiques spécifiques lors de la phase de conception mécanique initiale afin d"éviter des pannes coûteuses sur le terrain.

Les conceptions Ironcore exercent des forces d’attraction magnétique massives totalement indépendantes de leur poussée motrice. La force d"acier tire agressivement contre la piste de l"aimant permanent, générant souvent des milliers de Newtons de force d"attraction. Cette attraction incessante vers le bas exige des bases de machines incroyablement rigides et robustes pour éviter toute déformation structurelle ou défaillance des roulements linéaires. Les techniciens d"assemblage ont également besoin d"outils spécialisés non magnétiques et de protocoles de sécurité stricts pour monter en toute sécurité ces composants hautement magnétisés sans risque de pincement grave.

La gestion dynamique des câbles dicte fortement la fiabilité électrique à long terme. Les câbles mobiles représentent le premier point de défaillance absolu dans les configurations de mouvement dynamique. Étant donné que le moteur se déplace physiquement avec la charge, les câbles d"alimentation et de données doivent fléchir en permanence. Vous devez utiliser exclusivement des câbles de qualité robotique ultra flexibles. Concevez méticuleusement vos chemins de câbles pour éviter les rayons de courbure serrés, les torsions agressives et les frottements internes des câbles.

La précision du système dépend entièrement de la technologie de codeur choisie. Un mécanisme à entraînement direct est en réalité aussi précis que sa boucle de rétroaction électronique. Les codeurs linéaires optiques offrent une résolution nanométrique inégalée, mais échouent rapidement si de la poussière, de l"huile ou de la condensation recouvre l"échelle en verre optique. Les codeurs linéaires magnétiques survivent facilement aux conditions industrielles difficiles, mais sacrifient souvent la résolution ultime. Pesez soigneusement ces coûts environnementaux cachés et ces sensibilités d"alignement complexes lorsque vous choisissez votre dispositif de rétroaction.

Enfin, planifiez minutieusement les scénarios de perte de puissance soudaine. Ces systèmes sans friction n"ont pas la résistance mécanique naturelle d"une boîte de vitesses à rapport élevé pour arrêter la charge en mouvement. Une panne de courant soudaine envoie le lourd chariot voler librement le long de la voie par pure inertie. Vous devez intégrer des freins mécaniques pneumatiques secondaires ou des circuits de freinage dynamique spécialisés au sein du servo variateur. Ces mécanismes de sécurité obligatoires bloquent automatiquement la charge ou court-circuitent les phases du moteur pour éviter les pannes catastrophiques de la machine lors des pannes d"électricité des installations.

Conclusion

Les systèmes de mouvement à entraînement direct ne constituent pas un remplacement universel et universel de tous les mécanismes de mouvement linéaire présents dans les usines. Au lieu de cela, ils représentent une mise à niveau mécanique hautement stratégique et de grande valeur, conçue pour répondre à des goulots d’étranglement spécifiques en matière de fabrication. Les installations avant-gardistes donnent la priorité à cette technologie alors qu’une vitesse fulgurante, une précision absolue et inflexible et une disponibilité maximale des machines dictent directement leur rentabilité opérationnelle globale.

Les équipes d’ingénierie et d’approvisionnement de l’entreprise doivent immédiatement vérifier leurs limites mécaniques actuelles. Parcourez l"usine et demandez à vos responsables de production exactement où les temps de cycle atteignent les limites physiques strictes. Si les limites de vitesse traditionnelles des vis à billes limitent constamment votre production, une transition à entraînement direct est immédiatement logique sur le plan financier. Si l’usure mécanique et le jeu provoquent des baisses de rendement inacceptables et des rejets lors du contrôle qualité, l’élimination de la friction mécanique résout définitivement le problème fondamental.

Prenez des mesures décisives en consultant étroitement des spécialistes certifiés en contrôle de mouvement. N"essayez pas de deviner vos exigences en matière de taille. Demandez un profil de dimensionnement personnalisé basé sur le poids exact de votre charge utile, les profils d"accélération souhaités et les cycles de service dynamiques. Cartographiez les gains d’efficacité opérationnelle projetés pour justifier définitivement l’investissement initial en ingénierie et en matériel auprès de votre équipe de direction.

FAQ

Q : Quelle est la différence entre un moteur linéaire et un actionneur linéaire ?

R : Un moteur linéaire est le mécanisme électromagnétique brut à entraînement direct lui-même. Il se compose uniquement de la piste magnétique et de l’ensemble bobine. Un actionneur linéaire est un système complet. Il utilise souvent un moteur rotatif traditionnel faisant tourner une vis mécanique à l’intérieur d’un boîtier, ou il peut intégrer un mécanisme tubulaire à entraînement direct. Les actionneurs comprennent généralement des guides, des roulements et des supports structurels intégrés prêts à être montés immédiatement.

Q : Les moteurs linéaires à aimants permanents perdent-ils leur magnétisme avec le temps ?

R : À des températures de fonctionnement normales, la dégradation magnétique reste pratiquement négligeable pendant la durée de vie d"une machine. Cependant, si le moteur dépasse ses limites thermiques strictes et surchauffe gravement, les aimants internes en néodyme peuvent subir une démagnétisation irréversible. Le maintien de protocoles de refroidissement appropriés et le respect des limites du cycle de service évitent entièrement ces dommages permanents.

Q : Les moteurs linéaires peuvent-ils fonctionner dans des environnements industriels sales ou difficiles ?

R : Oui, mais vous devez mettre en œuvre des précautions structurelles spécifiques. La poussière de métaux ferreux est très problématique car elle attire activement les pistes magnétiques exposées, bloquant ainsi l"entrefer de précision. Dans ces environnements sévères, vous devez spécifier des conceptions tubulaires entièrement fermées ou installer des soufflets de protection sous pression sur des rails plats pour garantir une fiabilité absolue.

Q : Pourquoi les moteurs linéaires nécessitent-ils des servomoteurs plus complexes ?

R : Sans l"amortissement mécanique, la friction ou l"adaptation d"inertie fournis par une boîte de vitesses standard ou une vis à billes, le variateur gère tout directement. Le servomoteur doit gérer des ajustements hautement dynamiques et instantanés en temps réel pour gérer l"inertie de la charge et maintenir la stabilité de position. Cela nécessite une puissance de traitement nettement plus élevée, des taux de mise à jour plus rapides et des boucles de contrôle hautement optimisées.
