Comment choisir un moteur linéaire à aimant permanent pour les projets d'automatisation

Les ingénieurs en automatisation sont aujourd’hui confrontés à une transition critique. Nous passons rapidement des actionneurs rotatifs traditionnels aux actionneurs linéaires, comme les vis à billes, vers une technologie avancée d'entraînement direct. Ce changement répond directement à la demande incessante de l’industrie en matière de réduction des temps de cycle et de tolérances de fabrication considérablement plus strictes. Cependant, réussir cette transition mécanique est extrêmement important. La sur-spécification de votre système à entraînement direct augmente inutilement les dépenses d'investissement et gaspille une empreinte machine précieuse. À l’inverse, une sous-spécification de votre matériel entraîne des pannes thermiques catastrophiques et garantit que vous manquerez vos objectifs de débit. Ce guide fournit un cadre d'ingénierie et d'évaluation commerciale étape par étape. Il vous aide à sélectionner un moteur linéaire à aimant permanent qui correspond parfaitement à vos besoins spécifiques en matière d'automatisation. Vous apprendrez à équilibrer les profils de forces dynamiques, à naviguer dans des choix de topologie complexes et à évaluer efficacement les capacités des fournisseurs.

Points clés à retenir

• La topologie dicte l'application : Le choix entre les moteurs linéaires à aimant permanent à noyau de fer et sans fer dicte votre référence en matière de couple d'engrenage, de force continue et de gestion thermique.
• Force et réalités thermiques : le dimensionnement doit donner la priorité à la force continue moyenne quadratique (RMS) par rapport à la force maximale pour éviter la dégradation de l'aimant.
• L'intégration est le véritable coût : le coût total de possession (TCO) dépend non seulement du matériel du moteur, mais également de l'adaptation des encodeurs, des capacités de réglage du variateur et de la gestion des chemins de câbles.
• Évaluation des fournisseurs : présélectionnez les partenaires sur la base d'un logiciel de dimensionnement empirique, d'un support localisé et de la disponibilité d'étages linéaires pré-intégrés par rapport aux composants de moteur bruts.

Cadrage des critères de réussite de l"automatisation

Avant d’examiner les spécifications électromagnétiques détaillées, vous devez définir votre problème commercial sous-jacent. Les ingénieurs passent souvent directement aux calculs forcés sans établir les objectifs principaux du projet. Vous devez d’abord identifier le principal moteur de votre mise à niveau d’automatisation. Concevez-vous une machine d"emballage à grande vitesse nécessitant un débit massif ? Avez-vous besoin d’une précision nanométrique pour un outil d’inspection de plaquettes semi-conductrices ? Peut-être que votre installation souhaite simplement réduire considérablement les temps d’arrêt pour maintenance. Établissez ces paramètres généraux dès le début pour guider vos décisions techniques.

Les systèmes mécaniques existants ne parviennent souvent pas à répondre aux exigences de production modernes. Les configurations traditionnelles reposent sur des moteurs rotatifs associés à des courroies ou des vis à billes. Ces mécanismes introduisent intrinsèquement un jeu mécanique. Ils souffrent d'élasticité et d'enroulement mécanique lors des profils d'accélération rapide. Les roulements, les accouplements et les courroies s'usent continuellement sur des millions de cycles. En adoptant des moteurs linéaires , vous éliminez entièrement ces intermédiaires mécaniques problématiques. La technologie à entraînement direct couple la charge utile directement au champ magnétique en mouvement. Vous obtenez un jeu mécanique nul et supprimez les composants d’usure physique de la transmission principale.

Vous devez établir des contraintes strictes au niveau du système avant de rédiger un modèle CAO. Cartographiez méticuleusement vos limitations de hauteur Z disponibles. Les composants à entraînement direct nécessitent souvent des volumes spatiaux différents de ceux des vis à billes fines. Les restrictions de masse en mouvement dictent également vos limites de conception. Les charges utiles lourdes abaissent la fréquence naturelle du système et compliquent considérablement le réglage du variateur. De plus, évaluez vos risques environnementaux. Les applications en salle blanche exigent des limites strictes de génération de particules. Les environnements d"usinage lourds exposent les composants au liquide de refroidissement et à la poussière conductrice, ce qui nécessite des stratégies d"étanchéité robustes.

Critères de dimensionnement et de performance du noyau

Un dimensionnement précis dicte la fiabilité à long terme de la machine. Vous devez comprendre la grande différence entre la force continue (Fc) et la force maximale (Fp). L"étape de dimensionnement la plus critique consiste à calculer votre profil de mouvement exact. Vous devez cartographier la phase d"accélération, la phase à vitesse constante, la phase de décélération et le temps de séjour. Cette carte mathématique vous permet de déterminer la force continue moyenne quadratique (RMS). Le calcul RMS garantit que le moteur peut supporter un fonctionnement continu et répétitif sans dépasser ses seuils thermiques maximaux.

De nombreux ingénieurs juniors commettent une erreur critique lors de la spécification. Ils s"appuient uniquement sur les métriques Peak Force pour dimensionner leur application. La force maximale représente le courant électrique maximum que les bobines peuvent supporter avant qu"une destruction thermique rapide ne se produise. Le moteur ne peut maintenir cette immense puissance que pendant quelques fractions de seconde. S"appuyer sur des valeurs nominales de pointe pour les profils de mouvement continu garantit des défauts thermiques rapides et une panne matérielle catastrophique.

Le positionnement à grande vitesse nécessite une attention particulière à la vitesse, à l"accélération et au rapport cyclique. Pour optimiser la réponse dynamique, vous devez minimiser activement la masse de la pièce principale, appelée forceur. Une masse en mouvement plus légère réduit considérablement la force d’accélération requise. Cette réduction réduit la génération globale de chaleur et améliore les temps de stabilisation à la fin d"un mouvement rapide.

Les capacités de précision dépendent entièrement de la boucle de rétroaction sélectionnée. Le système à entraînement direct ne peut pas se positionner aveuglément. Cela dépend absolument du codeur linéaire. Les exigences de résolution dictent strictement la sélection de votre encodeur. Les codeurs optiques offrent une résolution de l’ordre du nanomètre, ce qui les rend idéaux pour les systèmes de métrologie. Ils restent cependant très sensibles à la poussière ambiante et aux vibrations des machines. Les codeurs magnétiques offrent une immense durabilité pour les environnements difficiles, bien qu"ils offrent généralement une résolution de l"ordre du micromètre.

Ironcore vs Ironless : sélectionner la bonne topologie

La sélection de la topologie électromagnétique appropriée détermine les performances de base de votre machine. Ce choix dicte fondamentalement la sévérité du couple d"encoche, la capacité de force continue et les stratégies de gestion thermique. Vous choisissez essentiellement entre deux styles architecturaux dominants.

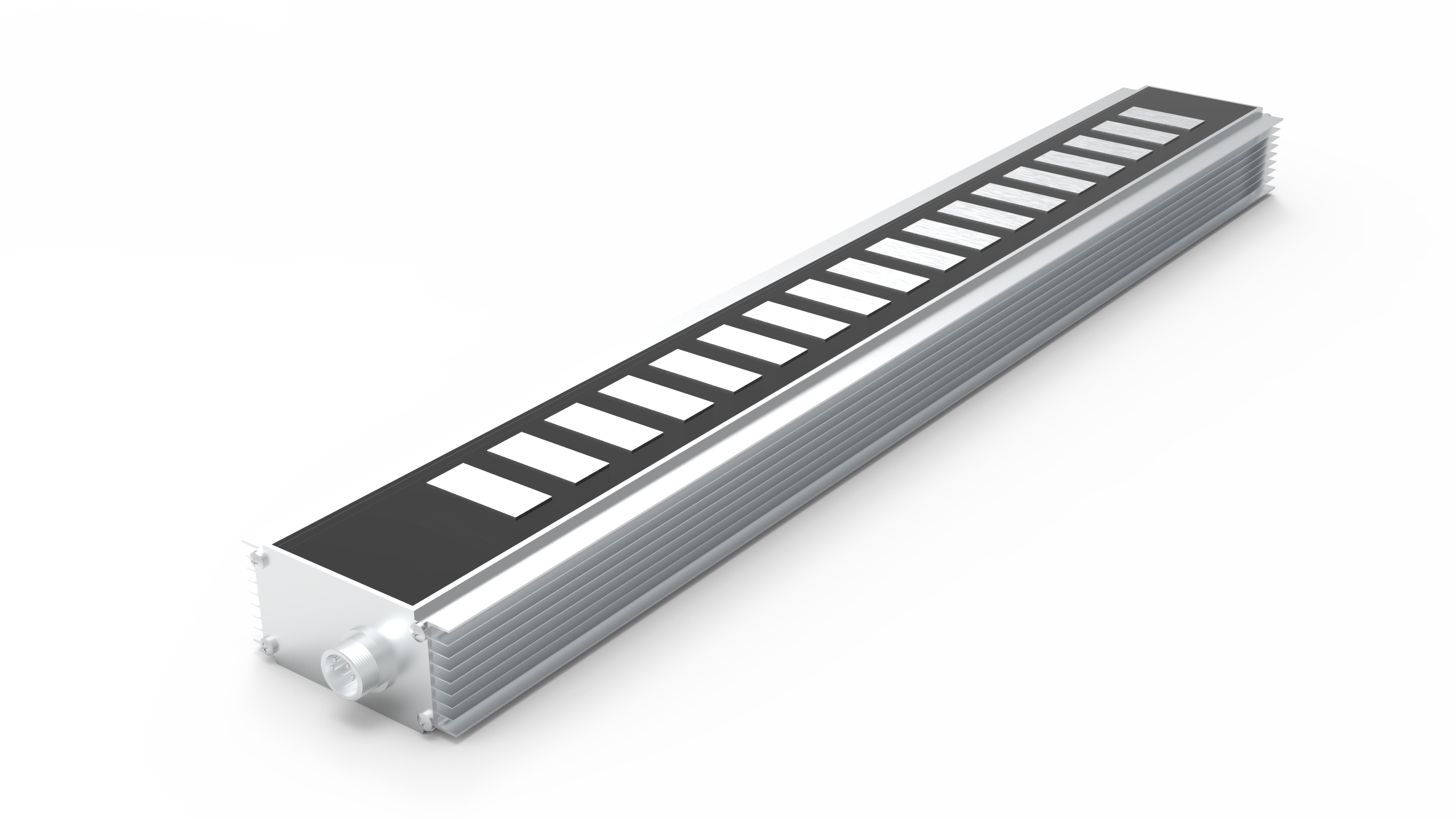

Moteurs linéaires Ironcore

Ces moteurs utilisent des bobines de cuivre enroulées directement autour de noyaux en acier au silicium laminé. L’ensemble primaire dans son ensemble interagit avec une seule piste plate à aimant permanent.

• Mécanisme :  bobines enroulées autour de tôles d'acier au silicium interagissant avec une seule piste magnétique.
• Avantages : Ils offrent une densité de force incroyablement élevée dans un encombrement compact. Le noyau de fer agit comme un dissipateur thermique naturel, offrant une excellente dissipation thermique. Vous gagnez un investissement financier inférieur par Newton de force généré.
• Inconvénients/Risques : Ils souffrent d’un couple d’encoche inhérent. Lorsque le noyau de fer passe sur des pôles magnétiques alternés, il crée une ondulation de force. Des forces d'attraction élevées existent entre la bobine et la piste magnétique. Cette attraction magnétique extrême nécessite strictement des guides de roulement robustes pour empêcher toute liaison mécanique.
• Meilleur ajustement : machines-outils, emballage de charges lourdes et automatisation industrielle générale.

Moteurs linéaires sans fer (canal en U)

Ces conceptions comportent des bobines enrobées d"époxy se déplaçant suspendues entre deux pistes à aimants permanents opposées disposées en forme de U. Le moteur principal ne contient absolument pas de fer.

• Mécanisme :  bobines enrobées d'époxy se déplaçant entre deux pistes d'aimants permanents opposées.
• Avantages : Ils fournissent un couple d’encoche nul, permettant un mouvement ultra-fluide. Vous ne ressentez aucune force d’attraction entre la bobine et les chenilles. La masse en mouvement reste exceptionnellement légère.
• Inconvénients/Risques : Ils produisent une densité de force globale inférieure à celle des modèles à noyau de fer. La gestion thermique est nettement plus difficile car la chaleur reste emprisonnée à l’intérieur de la résine époxy. Vous êtes confronté à un investissement initial en composants plus élevé en raison de l’exigence de double piste magnétique.
• Meilleur ajustement : fabrication de semi-conducteurs, métrologie de précision et inspection des écrans plats.

Comparaison des performances

Fonctionnalité	Topologie Ironcore	Topologie sans fer
Densité de force	Très élevé	Modéré
Couple de crémaillère	Présent (nécessite une compensation)	Zéro (intrinsèquement lisse)
Force attractive	Très élevé (nécessite des roulements robustes)	Zéro
Dissipation thermique	Excellent (le fer fait office de dissipateur thermique)	Mauvais (chaleur emprisonnée dans l"époxy)
Masse en mouvement	Lourd	Lumière

Réalités de mise en œuvre : gestion thermique et réglage du variateur

La mise en œuvre de matériel à entraînement direct introduit des défis physiques uniques dans l"usine. La dégradation thermique apparaît comme le risque opérationnel le plus grave. Les systèmes à entraînement direct hautes performances dépendent fortement des aimants en néodyme. Ces aimants aux terres rares restent très vulnérables aux températures élevées. Pousser les aimants au-delà de leur limite de fonctionnement sûre provoque une démagnétisation irréversible. Vous devez exécuter des stratégies de refroidissement précises dès le début de la phase de conception. La convection naturelle suffit pour les opérations à faible consommation. Le refroidissement par air forcé repousse encore plus loin les limites de la force continue. Les circuits de refroidissement liquide maximisent un rendement soutenu, mais ils augmentent considérablement l"encombrement du système et la complexité de la plomberie.

Le réglage des servos présente une autre dure réalité lors de la mise en service de la machine. Les systèmes rotatifs standard utilisent des boîtes de vitesses pour masquer les décalages d"inertie de charge. Les systèmes à entraînement direct ne disposent pas de cette réduction mécanique. Le moteur ressent directement chaque once d’inertie de charge. Les servomoteurs doivent gérer ces discordances agressives instantanément. Le réglage nécessite l"injection de filtres coupe-bande et la gestion de tracés de Bode complexes. Vous devez vérifier que votre servomoteur dispose de la bande passante de traitement nécessaire pour gérer ces charges brutes et non atténuées.

N"ignorez pas la gestion des câbles. Les chemins de câbles à haute flexibilité représentent souvent le premier point de défaillance catastrophique dans les applications à grande vitesse. Les ingénieurs sous-estiment souvent la contrainte physique appliquée aux câbles se déplaçant à une vitesse de cinq mètres par seconde. Vous devez respecter strictement les spécifications de rayon de courbure minimum fournies par les fabricants de câbles. De plus, la masse des câbles en mouvement doit être prise en compte dans vos calculs d"accélération dynamique.

La sécurité et la conformité exigent une attention particulière. En cas de perte de puissance soudaine, le moteur perd toute force de maintien électromagnétique. Les applications verticales nécessitent une prévention immédiate des chutes. Vous devez installer des vérins d"équilibrage pneumatiques ou des ressorts magnétiques actifs. Intégrez toujours des freins mécaniques de sécurité pour sécuriser la charge utile. Vérifiez que tous les composants portent les certifications CE, UL et RoHS nécessaires pour garantir la conformité mondiale.

Évaluation des composants et intégration du système

L’achat d’une technologie à entraînement direct nécessite d’évaluer les obstacles cachés à l’intégration. Vous êtes confronté à un choix fondamental entre l"approvisionnement en composants bruts ou l"achat d"une étape entièrement intégrée. La conception d"une scène personnalisée implique l"achat séparé d"extrusions d"aluminium, de rails linéaires, d"encodeurs optiques et de bobines de moteur. Cet itinéraire nécessite des centaines d’heures de génie mécanique. L"achat d"une platine linéaire pré-assemblée transfère la charge d"alignement et d"intégration vers le fabricant. Cela réduit considérablement vos frais généraux d’ingénierie et vos délais de mise sur le marché.

Évaluez rigoureusement le logiciel d’ingénierie du fournisseur. Un fabricant réputé fournit un logiciel de dimensionnement empirique et propriétaire. Ce logiciel doit simuler le comportement thermique de manière dynamique en fonction de votre profil de mouvement importé. Il doit modéliser avec précision les constantes de temps thermiques. S"appuyer sur des fiches techniques PDF statiques pour un dimensionnement thermique dynamique conduit souvent à une panne du système.

Utilisez une logique de présélection structurée pour évaluer les partenaires potentiels :

1. Transparence des constantes : le fournisseur publie-t-il des constantes de moteur claires ? Vous avez besoin de chiffres exacts pour la force par ampère et la résistance thermique absolue.
2. Compatibilité des variateurs : proposent-ils des servomoteurs compatibles ? Recherchez des variateurs offrant des algorithmes avancés de compensation de cogging et des boucles de contrôle haute fréquence.
3. Logistique et support : pouvez-vous vérifier les délais de livraison de leur chaîne d'approvisionnement ? Assurez-vous qu’ils offrent une assistance technique d’application localisée pour la mise en service et le dépannage sur site.

Comme prochaine étape pratique, rassemblez vos paramètres de mouvement définitifs. Documentez votre masse de charge utile maximale, votre longueur de course précise et vos temps de déplacement agressifs. Apportez cet ensemble de données strictes à vos fournisseurs présélectionnés pour lancer une discussion formelle de validation de principe.

Conclusion

Le choix du bon actionneur à entraînement direct reste un exercice de strict équilibre technique. Vous devez soigneusement peser la densité de force brute par rapport à la précision nanométrique et aux contraintes thermiques inévitables. Une adoption réussie nécessite de traiter le moteur, le servomoteur, l’encodeur et les guides mécaniques comme un écosystème unique et interdépendant. L"isolement de ces composants pendant la phase de conception entraîne une instabilité et une défaillance du système.

Agissez dès aujourd’hui pour sécuriser les paramètres de votre projet. Téléchargez une liste de contrôle de dimensionnement complète pour organiser vos besoins de charge. Utilisez l"outil de sélection de moteur en ligne exclusif d"un fournisseur pour modéliser avec précision votre profil de mouvement exact. Contactez immédiatement un ingénieur d"application spécialisé avec vos données de temps de cycle pour commencer à conceptualiser votre solution optimale à entraînement direct.

FAQ

Q : Quelle est la différence entre un moteur linéaire à courant alternatif et un moteur linéaire à aimant permanent ?

R : La plupart des moteurs linéaires à entraînement direct modernes utilisés dans l"automatisation de haute précision sont en fait des moteurs synchrones à aimant permanent CA. La terminologie se chevauche souvent. « Moteur linéaire » décrit la structure physique plate et déroulée. "Aimant permanent" spécifie le type de piste secondaire. Ils fonctionnent au courant alternatif (AC) fourni par un servomoteur pour commuter électroniquement les bobines primaires.

Q : Comment puis-je atténuer le couple d"engrenage dans un moteur linéaire à noyau de fer ?

R : Vous pouvez résoudre le problème du couple d"engrenage via le matériel et le logiciel. Les solutions matérielles consistent à incliner les aimants sur la piste secondaire pour adoucir la transition magnétique. Les solutions logicielles utilisent des algorithmes avancés de servocommande. Ces entraînements modernes cartographient l’ondulation de force spécifique et injectent des contre-courants prédictifs pour annuler dynamiquement l’effet d’engrenage.

Q : Les moteurs linéaires à aimant permanent peuvent-ils être utilisés dans des applications verticales (axe Z) ?

R : Oui, mais ils nécessitent des considérations de sécurité critiques. Étant donné que ces moteurs manquent de friction mécanique, la perte de puissance signifie que la charge utile chutera immédiatement. Vous devez intégrer des systèmes de contrepoids pneumatiques ou magnétiques pour compenser la gravité. De plus, installez des freins mécaniques de sécurité pour sécuriser la charge utile en cas de pannes de courant inattendues ou d"arrêts d"urgence.

Q : Que se passe-t-il si un moteur linéaire surchauffe ?

R : La surchauffe provoque une démagnétisation irréversible des aimants permanents. Une fois démagnétisé, le moteur perd sa capacité à générer la force spécifiée, détruisant définitivement le matériel. Pour éviter cela, intégrez toujours des thermistances ou des capteurs PTC directement dans l"ensemble de bobines. Ces capteurs assurent une protection critique au niveau du variateur en coupant l"alimentation avant que les limites thermiques ne soient dépassées.
