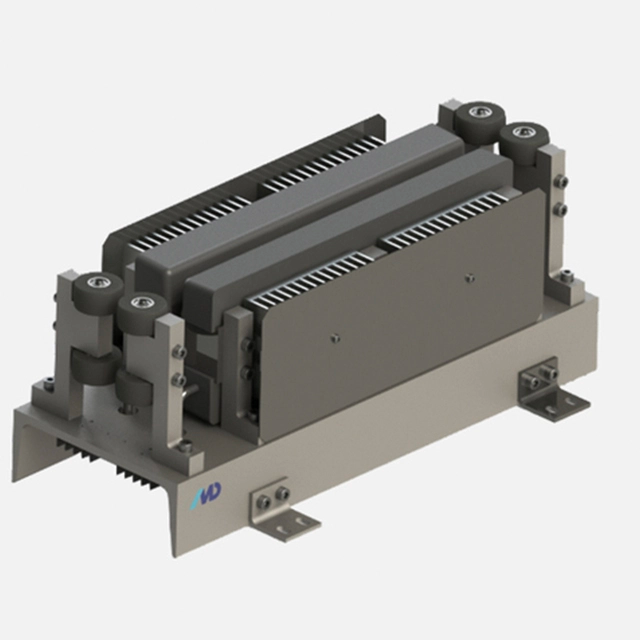

Comment les moteurs linéaires améliorent la précision et la vitesse des équipements de tri

Les équipements de tri traditionnels sont confrontés à un plafond opérationnel sévère. Les systèmes à entraînement par courroie, pneumatiques et à vis à billes rencontrent de grandes difficultés lorsqu'ils sont poussés à obtenir un débit plus élevé dans la logistique moderne, une manipulation rapide des colis ou un tri de micro-composants. Les installations sont confrontées à des erreurs cumulatives et à des pannes fréquentes à des vitesses de pointe. Pour résoudre ce problème, les ingénieurs s’éloignent des liaisons mécaniques complexes. Ils adoptent plutôt des solutions de mouvement à entraînement direct. La mise à niveau vers un moteur linéaire contourne les goulots d'étranglement mécaniques existants. Cette transition permet des gains exponentiels en termes de précision de positionnement et de vitesse de cycle. La réalisation de ces améliorations nécessite des prérequis d’ingénierie rigoureux. Cela implique également une dépense d’investissement initiale plus élevée. Cependant, les retours opérationnels justifient facilement la mise à niveau dans des environnements exigeants. Vous apprendrez comment ces systèmes éliminent le jeu, optimisent l’accélération et transforment les performances de la ligne de tri. Vous découvrirez également les étapes d’intégration nécessaires à la mise en œuvre réussie de ces systèmes.

Points clés à retenir

• Élimination du jeu par entraînement direct : le retrait des engrenages et des courroies élimine l'usure mécanique et la friction, ce qui se traduit directement par une précision de positionnement inférieure au millimètre.
• Performances dynamiques plus élevées : les moteurs linéaires atteignent des profils d'accélération et de vitesse plus rapides, augmentant ainsi les mesures de tri en unités par heure (UPH) sans sacrifier la stabilité.
• Changement de logique du TCO : même si les coûts matériels initiaux sont plus élevés, la réduction de la maintenance préventive et des temps d'arrêt génère souvent un retour sur investissement net positif dans les environnements à cycle élevé.
• Exigences d'intégration : une adoption réussie nécessite une rigidité structurelle robuste, une gestion thermique avancée et des systèmes de retour d'information haute résolution.

La limite mécanique : pourquoi le tri traditionnel atteint un plafond

Les systèmes de tri existants combinent généralement des moteurs rotatifs, des courroies, des poulies et des vis-mères. Chaque composant individuel introduit des erreurs de position microscopiques. Au fil du temps, ces minuscules écarts se traduisent par des pertes de précision significatives. L"élasticité mécanique dégrade considérablement les performances à grande vitesse. Les courroies s"étirent sous une accélération intense. Les engrenages subissent un jeu inévitable lors des changements de direction. Cette conformité mécanique allonge fortement les temps de stabilisation. Les navettes rebondissent légèrement avant de se stabiliser. Ces micro-vibrations provoquent des erreurs de tri ou des blocages du système.

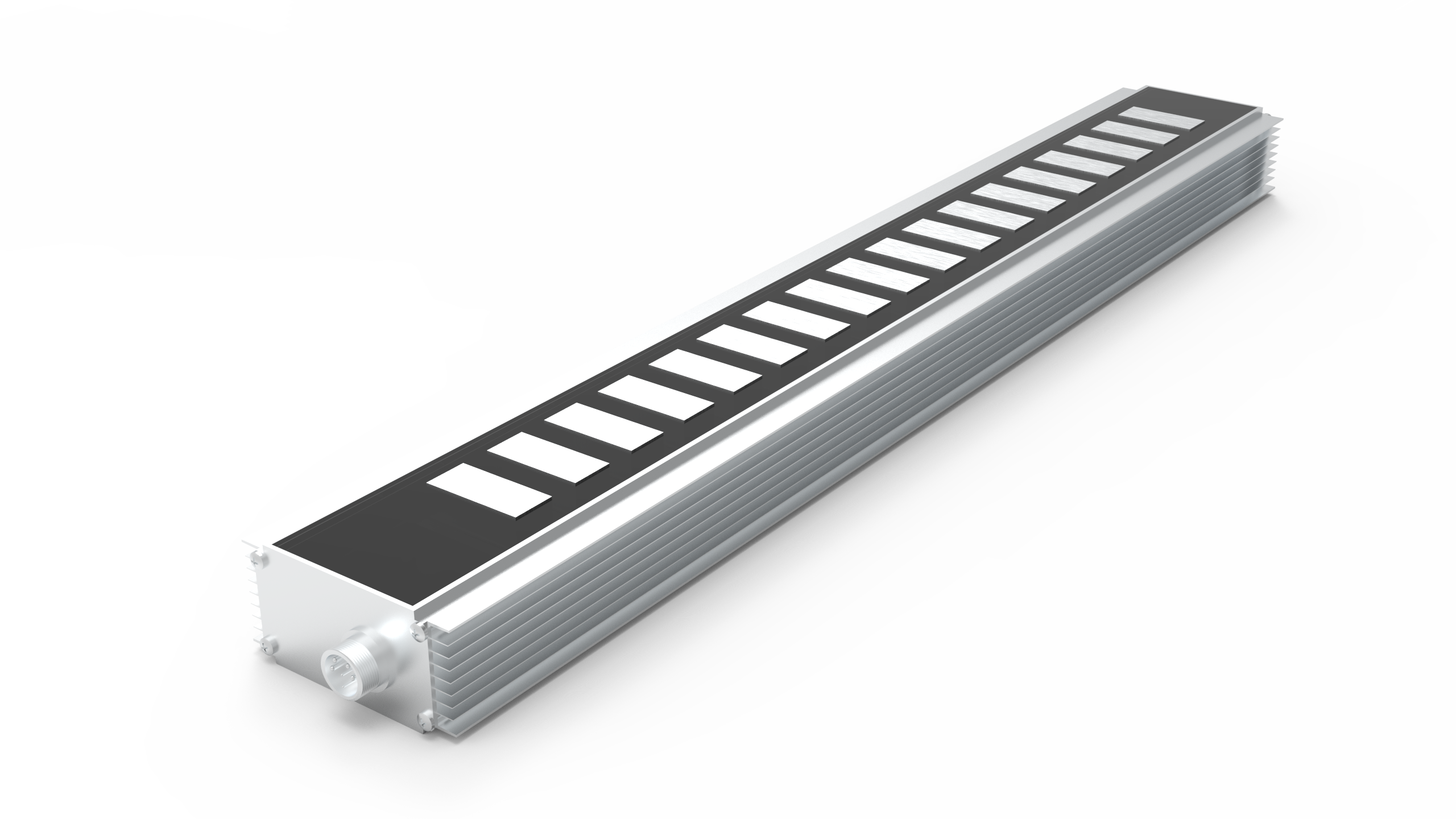

L’alternative à entraînement direct résout fondamentalement ces limitations physiques. Imaginez dérouler un moteur rotatif standard pour le poser à plat. Cela crée un champ électromagnétique plat. Il applique une force magnétique directement à la charge utile. Vous supprimez entièrement les composants mécaniques intermédiaires. Il n’y a pas de ceintures à casser. Il n’y a pas de vis à user.

Quand une installation doit-elle effectuer une transition ? Utilisez cette liste de contrôle d’évaluation pour décider :

• Les objectifs de débit actuels dépassent les limites de vitesse mécaniques sûres.
• Les marges d'erreur pour le placement des composants exigent une précision inférieure au millimètre et de manière fiable.
• L’usure par friction entraîne des temps d’arrêt inacceptables et fréquents pour maintenance.
• Le tri des charges utiles nécessite des capacités de contrôle de transporteur asynchrones et indépendantes.

Erreur courante : les ingénieurs tentent souvent de pousser les courroies existantes au-delà de leur accélération nominale. Cela conduit à des cassures prématurées et à des pannes de ligne catastrophiques. Reconnaître les limites physiques des liaisons mécaniques évite les temps d’arrêt imprévus et coûteux.

Mécanique de précision : obtenir une précision de tri haute fidélité

Le couplage direct de la charge utile élimine entièrement l’accumulation de tolérances mécaniques. Vous ne vous souciez plus de l’usure des maillages d’engrenages ou de la dégradation des courroies. Les moteurs linéaires entraînent le chariot de tri directement le long du rail. Cette application directe de force élimine complètement les pentes mécaniques intermédiaires. La charge utile se déplace exactement lorsque le champ magnétique se déplace.

Ces systèmes à entraînement direct s"appuient fortement sur l"intégration de la rétroaction en boucle fermée. Les codeurs linéaires optiques ou magnétiques suivent en permanence les positions exactes de la charge utile. Ils renvoient des données en temps réel au niveau du micron au servomoteur. Le contrôleur ajuste instantanément le courant pour corriger les écarts infimes. Cette synergie permet d"obtenir une répétabilité de l"ordre du micromètre sur des distances de déplacement extrêmement longues.

Des boucles de contrôle rigides améliorent considérablement le temps de stabilisation dynamique. Les actionneurs mécaniques traditionnels vibrent lorsqu"ils atteignent une position cible. Cette phase de stabilisation retarde la séquence opérationnelle suivante. Les forces électromagnétiques à entraînement direct stabilisent le déviateur de tri presque instantanément. La rigidité élevée de la boucle de contrôle arrête la charge utile exactement en position. Il maintient la charge utile rigide contre les forces extérieures.

Ces fonctionnalités techniques génèrent immédiatement des résultats commerciaux puissants. Les opérations connaissent des taux de défauts considérablement réduits. Les installations obtiennent un espacement précis des produits sur des convoyeurs à déplacement rapide. Les voies de tri à haute densité voient beaucoup moins d’articles rejetés. Les ingénieurs peuvent placer des micro-composants délicats en toute sécurité sans secousses mécaniques excessives.

Meilleure pratique : adaptez toujours la résolution de votre encodeur aux besoins réels de votre application. L’achat d’encodeurs optiques submicroniques pour le tri de colis volumineux gaspille un budget. Les codeurs magnétiques offrent souvent une précision suffisamment robuste pour la logistique générale.

Maximisation du débit : profilage de la vitesse et de l"accélération

Les liaisons mécaniques limitent naturellement la vitesse de tri continue. Les vis à billes souffrent de limites de vitesse critiques en fonction de leur longueur. S"ils tournent trop vite, ils subissent un dangereux fouet à vis. Cette vibration détruit rapidement les roulements. Les courroies souffrent d"étirements en traction et de risques de rupture à des vitesses élevées. Le mouvement électromagnétique sans contact surmonte entièrement ces contraintes physiques. Seules la tension d"alimentation et les limites du codeur limitent leur vitesse maximale.

Les capacités d’accélération représentent la mise à niveau opérationnelle la plus critique. L’accélération Multi-G gère parfaitement les opérations de tri à course courte. Dans les couloirs de tri étroits, la vitesse maximale est rarement atteinte avant que la décélération ne commence. L"actionneur doit sprinter et s"arrêter sur des distances de plusieurs pouces. Les capacités de force G élevées réduisent instantanément les temps de cycle dans ces scénarios.

Les moteurs linéaires modernes permettent une flexibilité multi-porteuses sans précédent. Les déménageurs indépendants se déplacent en continu sur une seule piste magnétique. Vous pouvez programmer chaque déménageur de manière asynchrone à l’aide d’un logiciel avancé. Cela augmente considérablement la densité des lignes de tri. Les opérateurs trient, mettent en mémoire tampon et détournent les éléments simultanément sur une seule piste. Un transporteur peut sprinter pendant qu'un autre attend en toute sécurité dans une zone tampon.

Comparaison du débit et de la dynamique

Type de système	Capacité d’accélération	Limitation de vitesse Prise en charge	multi-porteuses
Système entraîné par courroie	Faible à moyen	Limites d"étirement et de glissement	Non (synchrone uniquement)
Système de vis à billes	Moyen	Fouet à vis (vitesse critique)	Non (charge utile unique)
Électromagnétique à entraînement direct	Ultra-élevé (Multi-G)	Limites du codeur et de la tension	Oui (déménageurs indépendants)

Évaluation des réalités de la maintenance par rapport aux dépenses d"investissement initiales

Les dépenses en capital initiales présentent un obstacle financier notable. Ces actionneurs spécialisés à entraînement direct et leurs servomoteurs couplés coûtent plus cher au départ. La mise à niveau nécessite un investissement dans des codeurs haute résolution et des pistes magnétiques spécialisées. La direction rechigne souvent à la commande initiale par rapport aux simples vérins pneumatiques.

Cependant, vous bénéficiez d’un énorme avantage sans friction après l’installation. La suppression du contact physique élimine les programmes de maintenance préventive exhaustifs. Les équipes de maintenance arrêtent de régler la tension des courroies chaque mois. Vous éliminez entièrement les routines de lubrification compliquées et complexes. Les remplacements de roulements appartiennent désormais au passé. Les bobines glissent silencieusement sur les aimants sans frottement physique.

Le temps moyen entre pannes (MTBF) monte en flèche dans les configurations à entraînement direct. Les systèmes électromagnétiques sans contact ne subissent pratiquement aucune usure mécanique. Leur durée de vie pratique surpasse largement leurs homologues mécaniques à forte usure. Les composants électroniques durent généralement plus longtemps que le châssis mécanique de la machine de tri.

Les intégrateurs doivent évaluer des variables spécifiques pour modéliser avec précision les rendements financiers. Vous comparez le coût initial à l’augmentation des revenus unitaires par heure. Vous devez également prendre en compte la valeur financière précise des temps d’arrêt évités. Calculez le coût horaire d’une ligne de tri mécanique encombrée. Les environnements à cycle élevé récupèrent généralement très rapidement la prime matérielle initiale grâce à la disponibilité.

Erreur courante : les installations se concentrent souvent uniquement sur la facture initiale des composants. Ils ne parviennent pas à calculer les économies de main d’œuvre découlant d’un fonctionnement sans entretien sur dix ans.

Risques de mise en œuvre et conditions préalables d’ingénierie

La modernisation d'un moteur linéaire sur un châssis de machine faible entraîne une panne catastrophique. Les forces d’accélération extrêmes nécessitent des bases de machines exceptionnellement rigides. Les cadres lourds empêchent les résonances et les vibrations destructrices lors des inversions à grande vitesse. Si le cadre fléchit, les lectures de précision de l'encodeur deviennent complètement inutiles.

La gestion thermique nécessite une planification technique minutieuse. Les moteurs rotatifs isolent souvent mécaniquement la chaleur du processus principal. En revanche, les pistes électromagnétiques plates dissipent la chaleur directement dans le bâti de la machine. Vous devez définir les exigences de refroidissement dédiées dès le début de la phase de conception. Les applications continues à forte poussée nécessitent généralement un refroidissement par eau réfrigérée dédié. Des cycles de service inférieurs pourraient survivre en toute sécurité grâce au seul refroidissement par air ambiant.

Les forces d’attraction magnétique posent des défis uniques en matière de sécurité et de structure. Les variantes à noyau de fer utilisent des aimants permanents en néodyme incroyablement puissants. Ceux-ci exercent des forces d’attraction massives entre la bobine mobile et la piste. Le châssis de la machine doit résister à des milliers de Newtons de force de traction vers le bas. Cela nécessite des guides linéaires robustes pour maintenir l"entrefer critique en toute sécurité.

La gestion des câbles présente un autre obstacle physique majeur. Les bobines mobiles se déplacent à des vitesses extrêmes sur de longues courses en continu. Vous devez installer des câbles très flexibles et des solutions de suivi robustes. Les chaînes porte-câbles mal conçues se briseront sous l"effet de cycles d"accélération multi-G continus.

Logique de présélection et actions de l"étape suivante

La sélection du bon type d’actionneur détermine le succès de l’ensemble de votre système. Vous devez catégoriser soigneusement les besoins spécifiques de votre application. Les configurations à noyau de fer offrent une force continue exceptionnellement élevée. Ils sont idéaux pour pousser des colis lourds ou des plateaux logistiques volumineux. Cependant, ils subissent de légères forces de crémaillère lors de mouvements précis.

Les variantes sans fer n"offrent absolument aucun engrenage et fonctionnent incroyablement bien. Ils utilisent une piste magnétique en forme de U entourant une bobine scellée à l"époxy. Ils conviennent aux charges utiles plus légères et aux tâches de tri de micro-composants de très haute précision. Ils accélèrent plus vite mais ne peuvent pas pousser des poids massifs en continu.

Un dimensionnement précis et une vérification de la charge utile évitent des sous-performances coûteuses. Vous devez calculer précisément la masse en mouvement avant de commander. Les ingénieurs évaluent le cycle de service attendu ainsi que les forces de poussée maximales et continues requises. Les outils logiciels de dimensionnement permettent de simuler avec précision le profil de mouvement exact.

La compatibilité des entraînements et des commandes reste également cruciale pour l’intégration. Le matériel choisi doit s"intégrer de manière transparente à vos protocoles de réseau industriel existants. Vérifiez que vos contrôleurs de mouvement prennent en charge EtherCAT, PROFINET ou Ethernet/IP de manière native. Des protocoles de communication incompatibles créent des retards de programmation frustrants.

Pour avancer en toute sécurité, prenez les prochaines étapes concrètes et basées sur les données. Recommander de lancer une preuve de concept (PoC) limitée sur une seule voie de tri. Demandez un rapport de dimensionnement détaillé auprès d"un fournisseur de contrôle de mouvement de confiance avant d"acheter.

Conclusion

Les systèmes à entraînement direct représentent une mise à niveau stratégique pour les opérations goulotées par des limites mécaniques. Les systèmes de tri ne peuvent tout simplement pas dépasser les limites physiques des courroies et des vis mères. Alors que le commerce électronique et la micro-fabrication exigent un débit plus rapide, les liaisons mécaniques deviennent des responsabilités inacceptables.

Même s’ils exigent une ingénierie précise, les avantages opérationnels restent indéniablement clairs. Les rendements incroyables en termes de précision, de vitesse et de disponibilité dictent leur nécessité dans les installations automatisées modernes. L"investissement initial plus élevé rapporte des dividendes grâce à des gains de débit quotidiens agressifs. Vous éliminez l’usure structurelle tout en multipliant vos mesures d’unités par heure.

Auditez dès aujourd’hui vos temps de cycle et vos journaux de maintenance actuels. Créez une base de référence basée sur les données de vos goulots d"étranglement mécaniques existants. Documentez exactement combien d’argent l’usure mécanique coûte à votre installation chaque année. Utilisez ces mesures exactes pour évaluer si une mise à niveau à entraînement direct correspond à vos objectifs d"expansion.

FAQ

Q : Les moteurs linéaires peuvent-ils être installés ultérieurement dans un équipement de tri existant ?

R : Oui, mais les rénovations nécessitent un renforcement important du châssis de la machine. Des forces d’accélération élevées peuvent détruire les anciens cadres faibles. Vous devrez peut-être également repenser complètement l’architecture de contrôle. Pour ces raisons, le déploiement de la technologie à entraînement direct est souvent plus rentable lors de la conception de machines entièrement nouvelles que lors des mises à niveau.

Q : Comment les moteurs linéaires fonctionnent-ils dans des environnements poussiéreux ou soumis à un lavage ?

R : Ils fonctionnent exceptionnellement bien lorsqu’ils sont correctement évalués. De nombreuses bobines à entraînement direct présentent des indices IP élevés grâce à une encapsulation époxy complète. Les pistes magnétiques résistent naturellement mieux aux environnements difficiles que les vis à billes exposées. Cependant, vous devez vous assurer que les codeurs linéaires que vous avez choisis sont correctement protégés contre la poussière ou l"humidité.

Q : Les moteurs linéaires consomment-ils plus d’énergie que les moteurs traditionnels ?

R : La consommation électrique dépend fortement du profil dynamique de l"application. Les systèmes à entraînement direct ne bénéficient pas de l’avantage mécanique d’une boîte de vitesses, qui peut consommer plus de courant pour supporter de lourdes charges. Cependant, l’élimination des frottements mécaniques équilibre la consommation d’énergie. Dans les applications de tri continu et hautement dynamiques, l’efficacité globale du système s’améliore fréquemment.
