Guide de sélection de moteurs linéaires pour les systèmes de convoyeurs et de trieurs à bandes croisées

La sélection de la bonne technologie d’entraînement dicte les capacités de votre système de tri automatisé. Il détermine directement les limites de débit, les calendriers de maintenance et la durée de vie opérationnelle des installations logistiques modernes. Alors que le commerce électronique mondial et le traitement des bagages dans les aéroports évoluent rapidement, les moteurs rotatifs traditionnels et les entraînements par courroie à friction atteignent souvent leurs limites physiques et mécaniques. Vous remarquez rapidement ces limites en cas de baisse de précision du tri ou de pics soudains de temps d'arrêt pour maintenance. En raison de ces défis opérationnels critiques, la technologie à entraînement direct est devenue avec confiance la norme industrielle pour les trieuses à bandes croisées à grande vitesse. Ce guide détaille les critères techniques essentiels et les exigences d'intégration que vous devez connaître aujourd'hui. Nous décrivons clairement les facteurs de risque spécifiques que les équipes d’ingénierie et d’approvisionnement doivent évaluer avant de prendre une décision finale en matière de fournisseur. Vous apprendrez exactement comment spécifier un moteur linéaire qui offre des performances système vérifiables, gère des profils de charge quotidiens agressifs et garantit un succès opérationnel à long terme sans interruptions coûteuses.

Points clés à retenir

• Aligner les spécifications avec les charges utiles : un moteur linéaire doit être spécifié non seulement par la poussée continue, mais aussi par les capacités de poussée maximale requises lors de l'accélération et de la décélération à grande vitesse de transporteurs individuels lourds.
• L'entrefer est essentiel : le maintien de tolérances structurelles strictes pour l'entrefer magnétique constitue le principal défi technique ; ne pas tenir compte des vibrations du cadre dégradera l’efficacité.
• Le TCO dépasse le coût unitaire : alors que les moteurs linéaires ont un CapEx initial plus élevé, leur manque de composants d'usure mécanique (courroies, poulies) réduit radicalement les OpEx, à condition que la gestion thermique soit correctement prise en compte.
• Intégration plutôt que isolation : le moteur idéal doit offrir une compatibilité transparente avec les servovariateurs CC, les automates et les systèmes de retour de position en boucle fermée existants.

Définition de la ligne de base : quand spécifier un moteur linéaire

Évaluez les limites actuelles de votre système avant d’explorer de nouvelles technologies. L’usure des entraînements par friction entraîne systématiquement des imprécisions de tri induites par le glissement dans les grandes installations. Cela entraîne également des temps d’arrêt pour maintenance frustrants et élevés pendant les périodes de pointe des vacances. Les équipes doivent identifier ces goulots d’étranglement opérationnels spécifiques avant de planifier une mise à niveau. Les moteurs rotatifs se dégradent naturellement sous un cycle constant à grande vitesse. Les courroies en caoutchouc s"étirent avec le temps et les poulies mécaniques finissent par s"user. Cette dégradation mécanique constante nuit directement à vos mesures de débit quotidien. Les gestionnaires d"installations passent souvent des milliers d"heures à régler manuellement les tendeurs. En reconnaissant ces défauts liés aux frictions, vous construisez de solides arguments en faveur de la modernisation de l’entraînement direct.

Établissez ensuite des critères de réussite clairs et mesurables. Définissez les résultats commerciaux spécifiques que vous attendez de la mise à niveau de l’équipement proposée. Ciblez une métrique précise d’articles par heure (IPH) basée sur les prévisions de demande de pointe. Appliquer des mandats stricts de réduction du bruit dans l’ensemble de l’installation. Un faible bruit est particulièrement crucial dans les environnements modernes de traitement des bagages dans les aéroports où des réglementations strictes en matière de sécurité des travailleurs s'appliquent. Enfin, calculez le temps moyen entre pannes (MTBF) requis. Vous avez absolument besoin de données concrètes pour justifier le passage à une configuration Des objectifs opérationnels vagues conduisent souvent à de mauvaises décisions en matière d’approvisionnement. de moteurs linéaires moderne.

Évaluez la faisabilité opérationnelle en fonction uniquement des besoins de performances. Les solutions à entraînement direct conviennent mieux aux environnements à haut débit et de haute précision. Ils brillent de mille feux là où les temps d’arrêt mécaniques entraînent de graves pertes financières. Si votre installation de tri traite des millions de colis chaque mois, l’investissement technologique haut de gamme est logique. Les améliorations spectaculaires de la fiabilité compensent facilement le cauchemar logistique des pannes mécaniques. Les petites opérations traitant de faibles volumes n’auront peut-être pas immédiatement besoin de cette technologie avancée. Cependant, les centres de tri au niveau des entreprises ne peuvent pas survivre sans cela.

Dimensions de base de l’évaluation technique

Profilage de poussée et cartographie de charge

La poussée maximale diffère considérablement des valeurs de poussée continue. Calculez les forces requises en fonction du poids maximum du colis ou des bagages. Tenez également compte de la masse de base du porteur. Vous avez besoin de profils d’accélération agressifs pour atteindre des objectifs IPH exigeants. Cependant, pousser trop fort le système peut rapidement déclencher une surcharge thermique. Vous devez cartographier soigneusement ces charges dynamiques sur toute la boucle de tri. Un moteur peut facilement traiter des colis moyens, mais tomber en panne de manière dynamique lors de fortes rafales.

Évaluez les caractéristiques inhérentes d’ondulation de force et d’engrenage. La force de crémaillère a un impact important sur le suivi fluide des supports à bandes croisées. Un positionnement fluide et prévisible est essentiel pour une décharge précise des articles dans les goulottes individuelles. Des forces de crémaillère élevées peuvent provoquer des mouvements irréguliers et saccadés le long de la piste. Cela perturbe le placement précis des colis et ruine la précision globale de votre tri. Examinez toujours les mesures d"ondulation de force spécifiques lors de l"analyse des spécifications techniques du moteur. L"ondulation inférieure garantit une manipulation douce des objets fragiles.

Dynamique thermique et intégrité magnétique

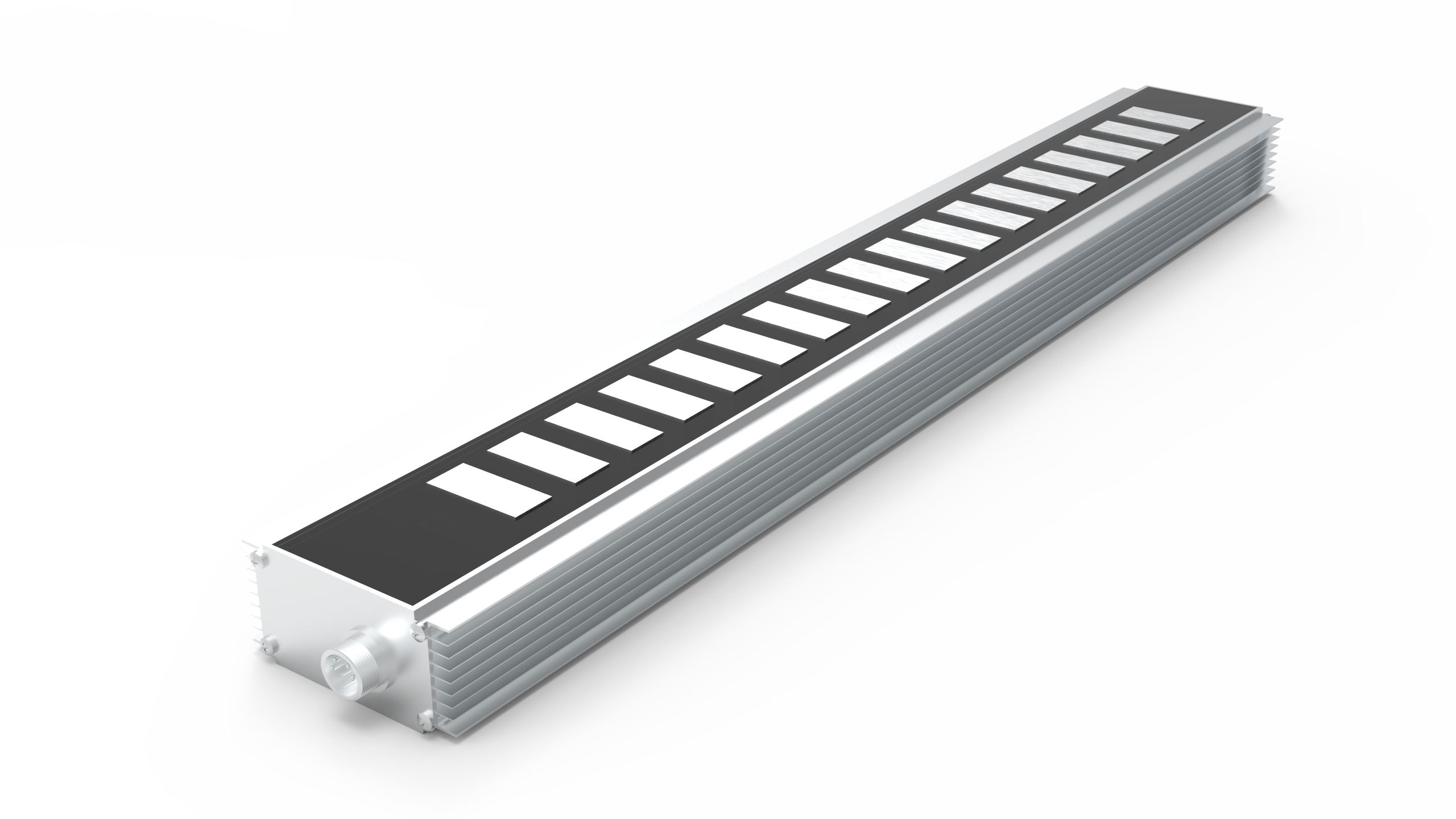

La dissipation thermique reste un défi technique crucial. Les rails structurels fermés retiennent rapidement la chaleur pendant un fonctionnement continu. Analysez comment le système d"entraînement proposé gère cette chaleur emprisonnée. Un refroidissement efficace évite les chutes soudaines de performances pendant les heures de pointe de fonctionnement. Vous devez exiger de manière agressive des données de simulation thermique de la part de tous les fabricants potentiels. Les dissipateurs thermiques passifs en aluminium fonctionnent souvent bien, mais les conceptions à rails denses nécessitent parfois une intégration d"air forcé.

Un fonctionnement continu à haute température présente d’énormes risques opérationnels. Cela peut provoquer une démagnétisation irréversible des plaques magnétiques secondaires. Une fois ces aimants dégradés, la capacité de poussée de votre système diminue de façon permanente. Vous devez prévenir cette dégradation chimique grâce à des protocoles de gestion thermique proactifs. Incorporez des capteurs de température précis pour surveiller en permanence les bobines primaires. Si les bobines surchauffent, le système devrait automatiquement ralentir pour protéger les aimants.

Tolérances mécaniques et gestion des entrefers

Les entraînements directs génèrent nativement des forces d’attraction magnétique massives. Ces forces agissent violemment entre le stator primaire et la piste du rotor secondaire. Assurez-vous que votre châssis de convoyeur possède une rigidité structurelle supérieure. Les cadres métalliques faibles fléchiront inévitablement sous ces forces d’attraction constantes. La déviation ruine l’alignement du système et provoque rapidement des pannes mécaniques critiques. Vous avez souvent besoin de profilés en acier renforcé ou en aluminium extrudé robuste pour supporter la charge.

L’entretien de l’entrefer dicte votre efficacité énergétique globale. Évaluez la distance exacte de l’entrefer requise spécifiée par le fournisseur. Évaluez la capacité de votre système à le maintenir de manière fiable dans le temps. Les opérations de tri se déroulent en continu dans des réalités industrielles à fortes vibrations. Vous devez maintenir cet écart spécifique pour éviter des collisions physiques catastrophiques. Même une déformation mineure du cadre peut provoquer le frottement des bobines contre les aimants.

Les erreurs courantes dans la gestion de l’entrefer comprennent :

• Ignorer la déflexion dynamique du châssis sous de lourdes charges utiles à pleine capacité.
• Omission de spécifier des guides linéaires de haute qualité pour les chariots porteurs.
• Surplombant la dilatation thermique des supports de montage métalliques.
• Utiliser des amortisseurs de vibrations souples qui permettent un jeu vertical excessif.

Bonnes pratiques pour une cartographie de charge précise :

1. Pesez le colis le plus lourd attendu dans l’ensemble de votre installation.
2. Ajoutez la tare précise du chariot de tri lui-même.
3. Calculez la force d’accélération maximale nécessaire pour atteindre la vitesse opérationnelle.
4. Sélectionnez une poussée nominale continue qui couvre en toute sécurité le cycle de service moyen.
5. Ajoutez une marge de sécurité de vingt pour cent pour tenir compte des frictions inattendues.

Intégration du système et compatibilité de contrôle

Vérifiez que les unités de disque principales offrent une compatibilité d"intégration totale. Ils doivent s"interfacer de manière transparente avec les servomoteurs CC intégrés aux normes de l"industrie. Ils doivent également se connecter parfaitement aux automates logistiques centralisés. Les écosystèmes fermés propriétaires limitent considérablement vos futures options de mise à niveau. Choisissez des protocoles de communication standard ouverts comme EtherCAT, Ethernet/IP ou PROFINET. Les protocoles ouverts garantissent que vous pouvez vous procurer des disques de remplacement auprès de plusieurs fournisseurs mondiaux.

Évaluez la résolution requise de vos dispositifs de retour de position. Les codeurs linéaires ou les capteurs à effet Hall doivent offrir une précision absolue à la microseconde. Cette extrême précision garantit une induction rapide des colis et un timing de déchargement précis. Une mauvaise résolution des commentaires entraîne des bacs de tri manqués et des colis endommagés. Cela crée des bourrages inacceptables dans les opérations à grande vitesse et à haute densité. Adaptez toujours la résolution de l’encodeur à vos exigences de tolérance de tri les plus strictes.

Vérifiez soigneusement la conformité réglementaire régionale spécifique. Assurez-vous que les composants répondent aux normes CE, UL ou strictes de sécurité aéroportuaire. La modularité est également vitale pour vos équipes de maintenance quotidienne. Évaluez la facilité avec laquelle les modules moteurs individuels peuvent être échangés à chaud en ligne. Un remplacement rapide pendant les temps d"arrêt programmés évite les goulots d"étranglement plus importants du système. Recherchez des connecteurs plug-and-play qui éliminent les tâches complexes de câblage sur le terrain.

Comparaison de l’interface de contrôle et des commentaires

Type de retour	Niveau de précision	Meilleur environnement d'application	Évaluation
Capteurs à effet Hall numériques	Modéré	Suivi et indexation de base des convoyeurs	Haut
Codeurs optiques	Très élevé	Cellules de tri de micro-précision	Faible
Encodeurs magnétiques	Haut	Environnements industriels difficiles et poussiéreux	Très élevé
Capteurs inductifs	Faible à modéré	Détection de proximité et butées de sécurité	Extrêmement élevé

Risques et considérations liés à la mise en œuvre

Analysez les mesures détaillées de consommation d’énergie dans diverses conditions de fonctionnement. Examinez l’efficacité électrique pendant les charges partielles et les charges complètes de pointe. Les systèmes à entraînement direct réduisent efficacement les pertes de transmission mécanique. Cependant, ils nécessitent un courant électrique constant pour maintenir une tension dynamique. Vous devez dimensionner les alimentations électriques de votre installation pour gérer ces consommations de courant continues. Un sous-dimensionnement de l’alimentation principale entraîne des pannes inattendues du système. Les chutes de tension lors d’événements d’accélération de masse peuvent arrêter toute la boucle de tri.

Les complexités de l’installation introduisent des risques importants pour l’exécution du projet. Les pistes magnétiques de grande puissance exigent une manipulation prudente et délibérée. Le personnel de maintenance nécessite une formation technique spécialisée pour les installer en toute sécurité. Sans procédures de fonctionnement appropriées, les aimants puissants peuvent facilement écraser les doigts ou endommager les appareils électroniques à proximité. Établissez des protocoles de sécurité stricts avant de commencer toute phase d’installation. Traitez chaque piste magnétique secondaire comme une source d’énergie active en permanence.

Utilisez toujours un outillage non magnétique spécialisé lors de l’assemblage final. Gardez l"équipement d"étalonnage sensible loin des pistes secondaires. Une formation appropriée en matière de sécurité garantit aux équipes d’éviter les blessures et les dommages coûteux aux équipements. La sécurité reste primordiale lors de la manipulation de réseaux magnétiques de terres rares. Assurez-vous que votre équipe porte un équipement de protection approprié, y compris des gants résistants aux chocs. Délimitez la zone d"installation pour empêcher toute interférence de personnel non autorisé.

La qualité de l’énergie électrique des installations présente également un risque de mise en œuvre. Des bancs massifs d’entraînements directs génèrent un bruit électrique important. Cette distorsion harmonique peut gravement interférer avec les scanners logistiques et les commutateurs réseau sensibles. Installez des filtres de ligne appropriés et des câbles blindés pour atténuer ce bruit. La mise à la terre correcte de chaque boîtier de moteur est une exigence d"installation stricte et non négociable.

Exigences en matière de présélection des fournisseurs et de preuve de concept (PoC)

Regardez bien au-delà des brochures marketing sur papier glacé et des affirmations des fournisseurs. Évaluez le déploiement historique vérifiable du fournisseur dans les systèmes logistiques de premier niveau. Vérifiez leur capacité de fabrication réelle pour les déploiements en entreprise à grande échelle. Un fournisseur doit gérer en toute confiance les pics soudains de volume de production. Passez en revue leurs portefeuilles de brevets pertinents concernant la conception magnétique ou les technologies de refroidissement liquide. Un portefeuille de brevets approfondi indique généralement une véritable expertise en ingénierie plutôt qu"un simple assemblage de pièces.

N’achetez jamais à grande échelle sans un PoC rigoureux. Demandez au fournisseur de simuler votre profil de charge opérationnelle exact. Ils doivent reproduire la température ambiante de votre installation et le cycle de service quotidien. Cette simulation valide scientifiquement leurs affirmations en matière de poussée continue et de stabilité thermique. Les tests physiques réels révèlent des défauts de conception cachés que cachent les fiches techniques. Poussez le système prototype au-delà de ses limites nominales pour observer les modes de défaillance réels.

Confirmez la fiabilité de la chaîne d’approvisionnement mondiale et un support local solide. Assurez-vous que le fournisseur garantit un inventaire immédiat des pièces de rechange dans votre région spécifique. Consultez les conditions de garantie claires et écrites concernant la dégradation magnétique au fil du temps. Un support technique solide évite que des problèmes mécaniques mineurs ne se transforment en arrêts prolongés des installations. Demandez des contacts de référence d’installations de tri automatisé similaires. Parlez directement à leurs responsables de maintenance de la réactivité des fournisseurs.

Mesures de performances PoC

de la tolérance aux vibrations Métrique	Cible Référence	Indicateur de défaillance critique standard
Élévation thermique	En dessous de 80 °C à charge continue maximale	Dépasse les limites de classe d"isolation standard
Variation de l"entrefer	Fluctuation < 0,5 mm pendant le fonctionnement	Contact physique ou grattage sonore
Livraison de poussée	Correspond au profil d"accélération théorique	Le moteur cale pendant l"accélération maximale
Tirage actuel	Reste dans les limites nominales de l"amplificateur	Déclenchement des alarmes de surintensité du servo variateur

Conclusion

Le passage à un système à entraînement direct représente un engagement structurel très important. Les responsables des achats et les équipes d’ingénierie mécanique doivent collaborer étroitement. Vous devez examiner activement les spécifications de base et les fiches marketing. Examinez toujours les performances thermiques profondes, la compatibilité du cadre structurel et l’entretien précis de l’entrefer. Concentrez-vous intensément sur le comportement de l"équipement sous une contrainte maximale plutôt que sur des conditions idéales.

Pour garantir le succès du projet, suivez ces prochaines étapes concrètes :

• Réaliser un audit à l'échelle de l'installation des goulots d'étranglement actuels de la maintenance des entraînements par friction.
• Exécutez des simulations thermiques approfondies en fonction de vos températures de fonctionnement estivales maximales.
• Initiez une phase PoC rigoureuse et basée sur les données avec au moins deux fournisseurs présélectionnés.
• Établissez des protocoles de sécurité stricts pour la manipulation de composants magnétiques lourds.
• Mettez à niveau les alimentations électriques de votre installation principale pour gérer les demandes de courant continu.

En donnant la priorité à l’historique opérationnel vérifiable plutôt qu’au prix unitaire de base, les intégrateurs de systèmes garantissent une fiabilité à long terme. Vous atteindrez avec succès le débit élevé nécessaire aux opérations de tri automatisées modernes.

FAQ

Q : Quelle est la durée de vie prévue des moteurs linéaires des trieuses à bandes croisées pour usage intensif ?

R : Parce qu"ils fonctionnent sans contact mécanique entre les composants primaires et secondaires, leur durée de vie opérationnelle dépasse facilement 10 à 15 ans. Vous devez respecter les limites thermiques et maintenir strictement les entrefers structurels pour atteindre cette longévité. Un bon entretien se concentre sur la santé du lecteur électronique plutôt que sur l’usure mécanique.

Q : Comment la distance entre l’entrefer affecte-t-elle l’efficacité globale du système ?

R : Même un seul millimètre de déviation réduit considérablement la puissance de poussée. Cela augmente également considérablement la consommation d’énergie électrique. Il est essentiel de maintenir un entrefer serré et constant. Il maximise l’efficacité électrique-mécanique et empêche complètement les collisions physiques dangereuses entre les composants mobiles et fixes.

Q : Les systèmes à entraînement direct peuvent-ils être installés ultérieurement sur des voies de convoyeur à friction existantes ?

R : Bien que techniquement possible, la modernisation reste très complexe. Vous devez rigoureusement renforcer le châssis du convoyeur existant. Il doit gérer en toute sécurité des forces d’attraction magnétique extrêmement fortes. De plus, l’architecture de contrôle nécessite généralement une refonte complète pour s’adapter aux algorithmes de positionnement précis à entraînement direct et aux capteurs de rétroaction avancés.
