Guide de sélection de rouleaux motorisés à courant alternatif pour les constructeurs d'équipements de convoyeur

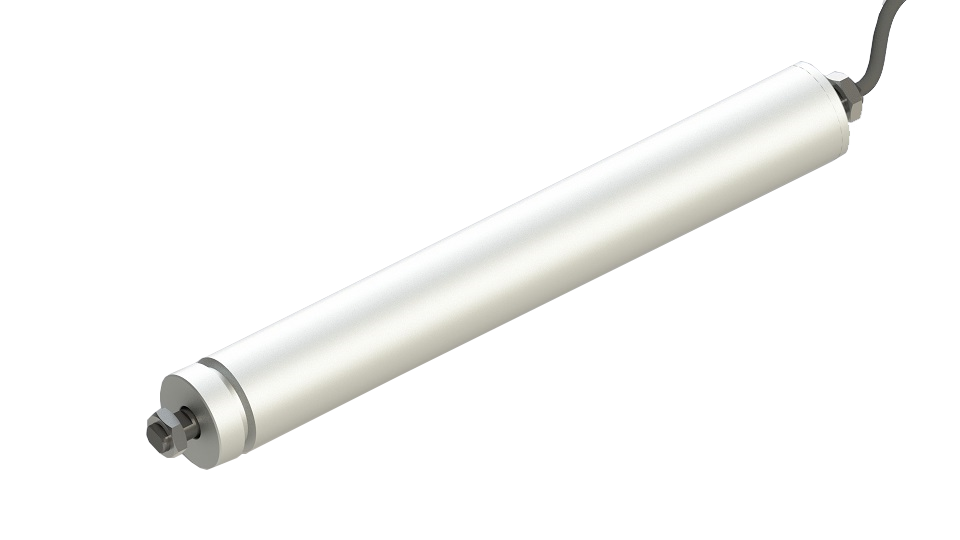

Les intégrateurs de systèmes de convoyeurs et les équipementiers sont confrontés à un défi d’ingénierie persistant. Vous devez équilibrer la conception compacte des équipements avec des exigences de couple exigeantes. Vous avez également besoin d’une fiabilité opérationnelle à long terme. Les anciennes conceptions de moteurs et de chaînes externes consomment souvent trop d’espace physique. Ils introduisent également de multiples points de défaillance mécanique. Pour résoudre ce problème, les ingénieurs intègrent de plus en plus de configurations motorisées internes directement dans le châssis du convoyeur. Ce changement architectural simplifie l'aménagement des usines et améliore considérablement la sécurité des travailleurs. Cependant, la sélection du bon disque interne nécessite une ingénierie minutieuse. Un simple coup d’œil sur un catalogue de produits de base ne suffira pas. Ce guide ignore les définitions de base des composants du convoyeur. Au lieu de cela, nous nous concentrons strictement sur les paramètres de dimensionnement, les réalités d’intégration et les critères d’évaluation techniques. Vous apprendrez exactement comment spécifier un rouleau motorisé AC pour les applications industrielles lourdes. Nous couvrirons les variables mécaniques, électriques et environnementales dont vous avez besoin pour réussir.

Points clés à retenir

• Application adaptée : les rouleaux motorisés à courant alternatif sont généralement optimaux pour le transport continu de charges utiles élevées plutôt que pour le tri hautement dynamique par accumulation sans pression (ZPA), où le courant continu domine souvent.
• Hiérarchie de dimensionnement : le dimensionnement doit donner la priorité à la force tangentielle et au couple de démarrage par rapport à la vitesse nominale pour éviter le calage sous charge.
• Réalité de l'intégration : la sélection du bon variateur de fréquence (VFD) et la gestion des limites thermiques sont les points de défaillance les plus courants lors de la mise en service.

Rouleaux motorisés CA ou CC : établissement de l"analyse de rentabilisation

Nous devons clarifier la ligne de démarcation entre les solutions AC et DC. Cette clarté aide les constructeurs à éviter des spécifications excessives ou une sous-alimentation de leurs zones de convoyeur. Chaque technologie de moteur répond à des profils opérationnels très spécifiques.

Vous devez spécifier un à courant alternatif rouleau motorisé pour les applications à fonctionnement continu. Ces applications incluent le transport de matériaux en vrac et la manutention de palettes lourdes. Dans ces scénarios, vous bénéficiez d’un énorme avantage grâce à un couple de démarrage élevé. Les moteurs à induction AC offrent une durabilité exceptionnelle dans des conditions de charge élevées et difficiles. La conception robuste du stator interne permet un transport lourd et stable à merveille. Ils excellent lors du déplacement d’objets sur de longues distances ininterrompues.

A l’inverse, il faut éviter les unités AC dans certaines applications de tri de niche. Une indexation marche/arrêt très précise nécessite une technologie d"entraînement totalement différente. Les exigences de sécurité en basse tension dictent également des choix alternatifs. Dans les environnements hautement dynamiques à accumulation de pression nulle (ZPA), une solution 24 V ou 48 V CC s"avère supérieure. Les variateurs CC répondent plus rapidement aux commandes de positionnement immédiates.

Nous devons également tenir compte des implications financières techniques de votre architecture de contrôle. Les systèmes AC nécessitent généralement des entraînements à fréquence variable (VFD) pour un contrôle précis de la vitesse. Cette exigence de contrôle augmente vos dépenses initiales en matériel électrique. Cependant, l"internalisation du moteur élimine les pignons externes, les chaînes d"entraînement et les protections de sécurité. Vous réduisez considérablement la maintenance mécanique de routine tout au long du cycle de vie de votre équipement. La justification technique repose en grande partie sur la disponibilité opérationnelle et la réduction de l’usure physique.

Paramètres d"ingénierie critiques pour le dimensionnement et la sélection

Choisir le bon entraînement signifie aller bien au-delà des contrôles dimensionnels de base. Nous devons examiner l’impact direct de fonctionnalités techniques spécifiques sur les performances globales du système.

Tout d’abord, concentrez-vous profondément sur la force tangentielle et la capacité de charge utile. Vous ne pouvez pas simplement consulter la puissance du moteur indiquée. Vous devez calculer la force tangentielle requise en fonction de votre charge spécifique. Ce calcul physique s"appuie fortement sur le facteur de friction des marchandises transportées. Les boîtes en carton créent des profils de friction distincts par rapport aux bacs en plastique rigide. Les palettes en acier lourdes nécessitent des forces de démarrage initiales nettement plus élevées. Un calcul de friction approprié empêche le moteur de caler lors des séquences de démarrage initiales. Si vous sous-estimez la friction de décollage, le moteur surchauffera rapidement.

Ensuite, tenez compte des variations de vitesse et de la chute potentielle du couple. Vous utiliserez probablement des VFD pour réguler la vitesse de votre ligne de convoyeur. Cependant, vous risquez une perte de couple importante à des fréquences extrêmement élevées ou basses. Faire fonctionner un moteur à courant alternatif en dessous de 20 Hz provoque souvent une surchauffe rapide. Les mécanismes de refroidissement internes ne parviennent pas à dissiper la chaleur à faible vitesse de rotation. Un fonctionnement au-dessus de 60 Hz réduit considérablement le couple de sortie disponible. Définissez toujours une fenêtre de fréquence de fonctionnement sûre et étroite. Maintenez votre entraînement entre 25 Hz et 50 Hz pour une rétention optimale du couple.

Enfin, évaluez soigneusement le matériau de votre tube et les traitements de surface. Votre choix affecte directement les limites d’adhérence du produit et de déformation sous charge. L"acier zingué standard fonctionne exceptionnellement bien pour les marchandises sèches et légères. L"acier inoxydable offre la résistance à la corrosion nécessaire dans des environnements constamment humides. Vous pouvez également ajouter un revêtement de protection ou un manchon à l"extérieur du tube. Le revêtement en polyuréthane augmente considérablement la friction de surface. Cette adhérence améliorée empêche les charges lourdes de glisser lors d"accélérations rapides.

Matériau du tube/	Caractéristiques de frottement de surface	Scénario d'application idéal
Acier zingué	Faible à moyen	Cartons standards, entreposage sec, zones de transit
Acier inoxydable	Faible	Zones de lavage, environnements chimiques corrosifs, agroalimentaire
Revêtement en PU (gainage)	Haut	Palettes en acier lourdes, convoyeurs inclinés, zones d"accélération
Surface moletée	Moyen à élevé	Bacs en plastique rigide, milieux huileux, centres d"usinage

Limites environnementales et critères de conformité

Vous devez activement atténuer les risques environnementaux dès la première phase de conception. Les conditions industrielles difficiles provoquent des pannes prématurées dans les équipements motorisés complexes. La prise en compte précoce de ces risques spécifiques garantit un fonctionnement fiable à long terme.

La protection contre la pénétration (indices IP) détermine exactement où vous pouvez installer l"équipement. Les environnements d’entreposage intérieurs standard nécessitent généralement une protection IP54 standard. Cet indice de base protège contre la pénétration de poussière de base et les éclaboussures d"eau occasionnelles. Les applications de qualité alimentaire et les zones de lavage à haute pression exigent des normes de test beaucoup plus strictes. Dans ces installations spécialisées, vous devez spécifier les indices IP66 ou IP69k. Ces valeurs élevées et rigoureuses garantissent que le stator et le rotor internes restent complètement secs. Ils évitent les pannes lors des protocoles de nettoyage chimique quotidiens.

La gestion thermique dicte vos cycles de service opérationnels autorisés. L"accumulation de chaleur interne présente un énorme défi technique pour les moteurs fermés. Les unités AC nécessitent souvent des limites de cycle de service très spécifiques pour survivre. Certains modèles gèrent parfaitement le service continu S1 sans surchauffe. D"autres ne prennent en charge que le service intermittent S3 pour de courtes périodes de mouvement. Nous devons inclure ici une hypothèse transparente concernant les températures des installations. L’exploitation de votre équipement dans des installations à température ambiante élevée nécessite une réduction sûre de la capacité de charge. Si votre entrepôt atteint 40°C (104°F) en été, le moteur dissipe mal la chaleur. Vous devez réduire la charge utile mécanique appliquée pour éviter un déclenchement thermique interne.

La conformité de l’industrie joue également un rôle majeur dans votre sélection finale. Vérifiez brièvement toutes les certifications de sécurité nécessaires avant de finaliser la construction de votre convoyeur. Les marchés européens de l"automatisation exigent strictement le marquage CE approprié. Les installations d’entrepôts nord-américaines privilégient fortement la certification UL complète. Les normes de conception hygiénique sont profondément importantes dans la fabrication pharmaceutique et la manipulation des aliments. Assurez-vous que l’unité d’entraînement que vous avez choisie répond entièrement à ces exigences réglementaires de base.

Réalités de l’intégration électrique et risques de mise en service

Un dimensionnement mécanique approprié ne résout que la moitié du puzzle technique. Nous devons guider les ingénieurs de contrôle sur le déploiement réel et l’architecture de contrôle. L"intégration électrique introduit souvent des obstacles inattendus qui retardent le projet.

La compatibilité VFD reste primordiale pour un contrôle stable du moteur AC. Vous devez détailler la nécessité absolue d’un bon couplage de l’onduleur. Des VFD mal adaptés entraînent un comportement erratique du moteur et un mauvais couple à basse vitesse. Vous êtes également confronté à un risque important de graves interférences électromagnétiques (EMI). La commutation haute fréquence à l"intérieur du VFD génère un bruit électrique perturbateur. Vous avez absolument besoin d"un câblage blindé de haute qualité entre le VFD et le moteur. Une mise à la terre appropriée empêche ce bruit haute fréquence de perturber les capteurs logiques à proximité.

Le câblage de protection thermique représente une autre étape critique et non négociable de la mise en service. Vous devez souligner l’importance du câblage correct des contacts thermiques internes. La plupart des variateurs AC robustes incluent des commutateurs bimétalliques internes ou des thermistances PTC. Vous devez connecter ces fils de capteur directement à votre circuit de commande principal. Si le moteur surchauffe, le circuit interrompt immédiatement l’alimentation électrique. Sauter cette étape de câblage cruciale garantit une éventuelle épuisement catastrophique du moteur.

Les obstacles à montage mécanique nécessitent également votre attention immédiate en matière de conception. Vous devez fixer rigidement l’arbre non rotatif au châssis du convoyeur principal. Le stator interne génère un couple réactif important lors d"un fonctionnement intensif. Si vous ne parvenez pas à verrouiller correctement l"arbre, il tournera de manière agressive à l"intérieur du support de montage. Cette rotation incontrôlée déchire instantanément les câbles d’alimentation internes.

Suivez ces étapes de mise en service essentielles pour garantir une intégration électrique sûre :

1. Vérifiez que la tension d'alimentation entrante correspond exactement à la plaque signalétique du moteur avant la mise sous tension.
2. Installez des câbles blindés de haute qualité entre les bornes VFD et la connexion à rouleaux.
3. Terminez correctement le blindage du câble à la fois du côté du moteur et du bus de terre du panneau.
4. Connectez les fils de la thermistance PTC directement aux entrées numériques du VFD pour le déclenchement thermique.
5. Verrouillez solidement l'arbre non rotatif dans le support de cadre pour absorber tout le couple réactif.

Fournisseurs présélectionnés : cadre d’évaluation et prochaines étapes

Le filtrage des fournisseurs au-delà de la fiche technique standard garantit le succès ultime du projet. Vous avez besoin d’un partenaire technique fiable pour les déploiements d’installations à long terme. L"évaluation de la crédibilité d"un fournisseur nécessite d"examiner de près le support technique et la stabilité de la chaîne d"approvisionnement.

Tout d’abord, évaluez en profondeur la chaîne d’approvisionnement du fournisseur et les délais de livraison prévus. Déterminez la disponibilité des longueurs standard par rapport aux versions hautement personnalisées. Les largeurs de convoyeur standard sont généralement expédiées depuis l"inventaire en quelques semaines. Les dimensions de tubes personnalisées peuvent facilement retarder votre projet d"intégration de plusieurs mois. Demandez toujours aux fournisseurs quels sont les niveaux de stocks locaux pour les pièces de rechange critiques.

Ensuite, évaluez les capacités de support technique spécialisé du fournisseur. Recherchez des fournisseurs fournissant un logiciel complet de calcul de charge à votre équipe de conception. Ils doivent également fournir des modèles CAO 3D très précis pour l’intégration de votre mise en page. Un support technique réactif pour le réglage des paramètres VFD s"avère inestimable lors de la mise en service du site.

Vous devez également remettre en question les conditions de garantie et la réparabilité globale de l’équipement. Demandez si le lecteur fonctionne simplement comme un composant jetable. Des unités industrielles de haute qualité permettent un entretien mécanique complet. Vous devriez pouvoir remplacer les joints d"extrémité endommagés, changer l"huile de refroidissement interne et réappliquer un revêtement usé. Les unités réparables assurent le bon fonctionnement des lignes de production massives sur le long terme.

Enfin, prenez des mesures spécifiques et documentées avant de demander une unité pilote. Conseillez à votre équipe d’ingénierie de préparer une fiche technique d’application complète. Ce document interne doit détailler le poids de la charge, la vitesse de ligne requise, les conditions environnementales et le débit horaire souhaité. Soumettez ces données opérationnelles précises lors de la demande d’un devis formel. Ce processus rigoureux garantit que le fournisseur fournit le matériel exact dont votre application a besoin.

Conclusion

Le déploiement réussi d"un variateur motorisé CA repose en grande partie sur des calculs de charge exacts. Cela nécessite également une planification thermique rigoureuse et une intégration électrique précise. Vous ne pouvez pas traiter ces composants complexes comme de simples rouleaux mécaniques passifs.

• Donnez la priorité aux calculs de force tangentielle par rapport à la puissance nominale brute du moteur.
• Mettez en œuvre des contrôles stricts des paramètres VFD pour maintenir des fréquences de fonctionnement sûres et efficaces.
• Câblez les protections thermiques internes avec diligence pour éviter une panne catastrophique du moteur.
• Faites toujours correspondre les indices IP et les matériaux des tubes directement à vos risques environnementaux spécifiques.

Prenez des mesures d’ingénierie proactives lors de votre prochaine construction majeure de convoyeurs. Consultez directement un spécialiste en ingénierie concernant vos profils de charge uniques. Téléchargez une feuille de calcul de dimensionnement complète pour standardiser la collecte de données de votre équipe. Soumettez dès aujourd’hui vos exigences détaillées en matière de spécifications de convoyeur pour un examen technique approfondi.

FAQ

Q : Un rouleau motorisé AC peut-il être utilisé dans un environnement de lavage ?

R : Oui, à condition que vous spécifiiez la technologie d’étanchéité appropriée. Vous devez sélectionner des unités présentant des indices IP66 ou IP69k stricts. Ces valeurs élevées résistent aux protocoles de nettoyage chimique à haute pression et haute température. De plus, vous devez spécifier des tubes en acier inoxydable pour éviter la corrosion de surface. Des joints à lèvres spécialisés empêchent également la pénétration d’eau sous pression dans l’ensemble interne du stator.

Q : Ai-je besoin d’un VFD pour chaque rouleau motorisé à courant alternatif ?

R : Pas toujours. Vous pouvez utiliser un seul VFD plus grand pour entraîner plusieurs rouleaux simultanément dans un scénario de conduite en groupe. Cependant, cette approche architecturale comporte des risques inhérents. Si vous conduisez des charges physiques inégales, les moteurs individuels peuvent consommer un courant électrique inégal. Vous devez dimensionner le VFD de manière appropriée pour gérer le courant de crête combiné de toutes les unités connectées.

Q : Quelle est la durée de vie prévue d’un rouleau motorisé ?

R : Une unité industrielle de taille appropriée fonctionne généralement de manière fiable entre 20 000 et 30 000 heures. Cette durée de vie mécanique reste fortement dépendante de votre cycle de service opérationnel et de la température ambiante de votre installation. Un fonctionnement continu à proximité des limites thermiques maximales dégrade plus rapidement la lubrification interne des engrenages. Un entretien régulier et un fonctionnement dans les limites de charge spécifiées maximisent considérablement cette durée de vie opérationnelle.

Q : Comment un rouleau motorisé à courant alternatif gère-t-il le freinage dynamique ?

R : Le moteur s"appuie principalement sur le VFD externe pour le contrôle du freinage dynamique. Le VFD décélère la charge physique en douceur en réduisant la fréquence électrique. Pour les charges utiles exceptionnellement lourdes, le VFD peut nécessiter des résistances de freinage externes pour dissiper l"énergie électrique régénérative en toute sécurité. Certaines unités d"entraînement spécialisées intègrent également des freins mécaniques internes pour un maintien en toute sécurité en cas de perte de puissance inattendue.
