Guide de sélection des variateurs de vitesse pour les applications d'automatisation industrielle

Spécifier le mauvais variateur dans l’automatisation industrielle comporte des enjeux énormes. Vous risquez une panne prématurée du moteur, des erreurs de communication constantes avec l"API et des temps d"arrêt imprévus paralysants. Ces erreurs perturbent des lignes de production entières et drainent rapidement les budgets de maintenance. Les pannes imprévues coûtent facilement des milliers de dollars par minute. Une sélection appropriée élimine ces goulots d’étranglement mécaniques évitables.

L’automatisation industrielle nécessite d’aller bien au-delà de l’adaptation de base de la puissance. Vous devez aligner étroitement les capacités du lecteur sur la dynamique spécifique des applications. Tenez compte des demandes de couple, des tendances en matière de contrôle moteur intelligent et des conditions environnementales difficiles. Les installations modernes exigent précision et fiabilité plutôt qu’un simple contrôle marche-arrêt.

Ce guide fournit un cadre hautement fondé sur des preuves pour évaluer, dimensionner et sélectionner les entraînements motorisés . Nous aidons les équipes d’ingénierie et d’approvisionnement à atténuer immédiatement les risques d’intégration. Poursuivez votre lecture pour découvrir comment sélectionner les bons partenaires fournisseurs pour vos besoins spécifiques en automatisation.

Points clés à retenir

• La sélection du variateur doit être dictée par les caractéristiques de charge (couple constant ou variable) et les réalités environnementales (indices IP, contraintes thermiques).
• L'évaluation des entraînements moteur nécessite une approche du cycle de vie : en tenant compte de la sélection, de la configuration et du réglage/maintenance à long terme.
• L'intégration de variateurs avec des architectures API existantes présente souvent le risque le plus élevé ; la compatibilité des protocoles est tout aussi critique que les spécifications électriques. La sélection d'un
• fabricant de variateurs de vitesse fiable implique de vérifier la stabilité de la chaîne d'approvisionnement, la réactivité du support technique et la conformité régionale (UL, CE, etc.).

Évaluation de la ligne de base : définition de vos contraintes d"application

Déplacez votre attention des fonctionnalités du produit vers les résultats des applications. Vous devez d’abord définir le problème commercial. Avez-vous besoin d"économies d"énergie ? Avez-vous besoin d"un positionnement précis ? Peut-être que votre objectif est un fonctionnement continu à grande vitesse. Ces résultats définissent l’ensemble de votre parcours technique. Les ignorer conduit à des refontes coûteuses.

Le profilage de charge reste une première étape cruciale. Vous devez faire la différence entre les charges à couple variable et les charges à couple constant.

• Couple variable : les ventilateurs et les pompes centrifuges représentent un couple variable. Leur charge augmente de façon exponentielle à mesure que la vitesse augmente.
• Couple constant : les convoyeurs, les extrudeuses et les palans représentent des charges à couple constant. Ceux-ci nécessitent un couple complet sur toute leur plage de vitesse.

Un profil de charge incorrect provoque un blocage immédiat ou un gaspillage d"énergie excessif. Vous ne pouvez pas vous permettre de deviner les profils de charge.

Tenez compte quotidiennement des réalités environnementales. La température ambiante dicte les besoins en refroidissement. La poussière, l’humidité et l’exposition aux produits chimiques détruisent rapidement les appareils électroniques non protégés. Vous devez déterminer les types de boîtiers nécessaires. Un indice IP20 convient aux armoires propres et climatisées. Un boîtier IP66 ou NEMA 4X survit aux conditions de lavage agressives. La dissipation thermique compte également. Les boîtiers retiennent la chaleur. Vous pourriez avoir besoin de ventilateurs de refroidissement supplémentaires.

Évaluez de près la stabilité de l’alimentation électrique de l’installation. Les hypothèses sur la qualité de l’énergie conduisent souvent à des pannes prématurées. Notez l’impact des fluctuations de tension sur votre équipement. Les chutes de tension provoquent la mise hors ligne inattendue des variateurs. Déterminez si vous avez besoin de selfs de ligne ou de filtres d"harmoniques. Les filtres harmoniques atténuent les bruits électriques dangereux. Ils protègent les réseaux de contrôle sensibles à proximité. Une énergie propre garantit un fonctionnement stable.

Catégorisation des entraînements moteurs : adapter la technologie aux résultats

Différentes applications nécessitent des topologies distinctes. Nous devons adapter la technologie au résultat souhaité. La sélection d’une mauvaise topologie limite les performances de la machine.

Les entraînements à fréquence variable (VFD) contrôlent la vitesse et l’efficacité énergétique des moteurs à induction AC. Ils représentent la solution industrielle la plus courante. Vous devez évaluer soigneusement la capacité de surcharge. Normal Duty convient aux pompes centrifuges de base. Heavy Duty gère les concasseurs et les broyeurs à haute friction. Les méthodes de contrôle varient également considérablement. Le contrôle scalaire (V/Hz) gère les réglages de vitesse de base. Le contrôle vectoriel permet une régulation plus stricte du couple à basse vitesse. Les algorithmes vectoriels sans capteur offrent un excellent contrôle de la vitesse sans encodeurs physiques.

Les servomoteurs conviennent parfaitement aux applications de haute précision. La robotique, les machines CNC et les lignes de conditionnement en ont besoin. Ils assurent un positionnement dynamique en boucle fermée en continu. Les dimensions clés de l"évaluation incluent la bande passante, la résolution du feedback et le temps de stabilisation. Une bande passante élevée signifie des temps de réponse plus rapides aux changements de commande. Le faible temps de stabilisation augmente le débit global de la machine. Les codeurs absolus fournissent des données de position précises immédiatement après la mise sous tension.

Les entraînements pas à pas offrent un positionnement rentable et prévisible. Ils fonctionnent généralement en boucle ouverte sans retour d"encodeur. Évaluez leurs capacités de micropas lors de la sélection. Une atténuation appropriée de la résonance évite les étapes manquées lors de l"intégration. Les étapes manquantes ruinent complètement la qualité de la pièce. Les entraînements pas à pas modernes intègrent des algorithmes anti-résonance avancés. Ils lissent considérablement les formes d’onde du courant.

Type de technologie	Profil d'application principal	Architecture de contrôle	Clé d'évaluation Métrique
Fréquence variable (VFD)	Contrôle de vitesse, économies d"énergie	Boucle ouverte ou fermée	Capacité de surcharge (normale ou lourde)
Système d"asservissement	Positionnement dynamique et précis	Boucle strictement fermée	Temps de stabilisation et bande passante
Système pas à pas	Indexation rentable	Boucle ouverte (généralement)	Résolution en micropas

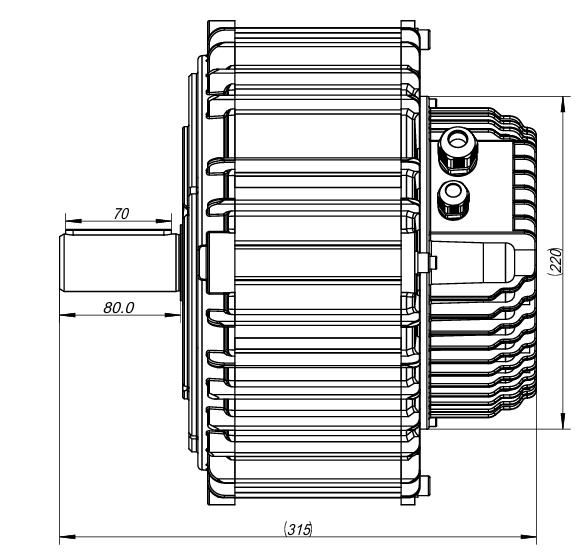

Paramètres de dimensionnement critiques et spécifications techniques

Établissez immédiatement une base de référence électrique solide. Comparez la tension d"alimentation et la disponibilité des phases. Vérifiez si vous disposez d’une alimentation monophasée ou triphasée. Plus important encore, vérifiez l’ampérage à pleine charge (FLA). Règle générale : dimensionnez toujours les variateurs en fonction du FLA du moteur, et pas seulement de la puissance ou du kW. Les puissances nominales induisent souvent les ingénieurs en erreur. Deux moteurs différents de 10 CV peuvent consommer des courants très différents. Différents rendements et facteurs de puissance modifient la consommation de courant.

Définissez clairement les exigences de surcharge. Calculez la durée de courant de pointe requise en fonction de l"inertie de démarrage. Les charges à forte inertie ont besoin de plus de courant pour commencer à bouger. Vous pourriez avoir besoin d"un courant de 150 % pendant 60 secondes. Les charges plus légères n"ont besoin que de 110 % pendant 60 secondes. Précisez ces paramètres avant de commander du matériel. Les unités sous-dimensionnées se déclencheront en cas de défauts de surintensité pendant l"accélération.

Évaluez minutieusement les besoins en matière de freinage et de régénération. La décélération à haute inertie force le retour de l"énergie dans le variateur. Le moteur agit comme un générateur lors des arrêts rapides. Cette énergie provoque des défauts de surtension du bus DC. Vous pourriez avoir besoin de résistances de freinage dynamiques pour dissiper la chaleur. Alternativement, les capacités de régénération permettent d"économiser de l"énergie. Les unités régénératives renvoient l’électricité sur le réseau. Ils coûtent plus cher au départ, mais réduisent les factures de services publics à long terme.

Évaluez les tendances en matière de contrôle moteur intelligent et d’IoT. L"automatisation en 2025 repose sur des données exploitables. Recherchez les flux de données de maintenance prédictive. Les disques doivent surveiller la température, les vibrations et la consommation de courant. La surveillance en temps réel évite les pannes mécaniques catastrophiques. L’Edge Computing analyse instantanément les micro-fluctuations. Il alerte les équipes de maintenance avant qu"un roulement ne tombe en panne complètement.

Le cycle de vie Sélectionner-Configurer-Régler : atténuer les risques d"intégration

De nombreuses équipes d’ingénierie sont confrontées à des pièges de sélection courants. Évitez de sur-spécifier l’équipement. L"achat d"un servo de précision pour un simple budget de convoyeur de déchets gaspille. Évitez de sous-spécifier simplement pour économiser de l’argent. Ignorer les besoins élevés en couple de démarrage provoque un calage immédiat du moteur. Trouvez l’équilibre exact pour votre profil de charge.

La configuration nécessite une expertise spécifique en intégration d’automate. Suivez ces étapes d’intégration critiques :

1. Cartographiez rapidement vos protocoles de bus de terrain et de réseau industriel. Choisissez entre EtherNet/IP, PROFINET ou Modbus TCP.
2. Résolvez immédiatement les erreurs courantes d’appairage d’automate. Des vitesses de communication inadaptées suppriment constamment des paquets de données.
3. Mettez en œuvre des pratiques de câblage robustes. Un câblage mal blindé provoque des interférences électromagnétiques (EMI). EMI ruine l’intégrité du signal et déclenche de fausses alarmes.
4. Utilisez une mise à la terre symétrique pour les câbles VFD. Une mise à la terre adéquate élimine les courants de roulement destructeurs.

Le réglage et la mise en service nécessitent de la patience et des compétences. Reconnaissez la réalité des limitations du réglage automatique. Les algorithmes de réglage automatique perfectionnent rarement les systèmes mécaniques complexes. Ils ne constituent qu’un point de départ décent. Insistez plutôt sur les ajustements manuels de la boucle PID. Vous devez les régler pour éviter les résonances et l"instabilité. Un mauvais réglage détruit les liaisons mécaniques au fil du temps. Les réglages manuels garantissent des rampes d’accélération et de décélération fluides. Ajustez individuellement les gains proportionnels, intégraux et dérivés.

Comment évaluer et présélectionner un fabricant de variateurs de vitesse

Évaluez rigoureusement la chaîne d’approvisionnement et la disponibilité. Les pénuries mondiales de composants perturbent facilement les grands projets. Vérifiez attentivement les délais de livraison standards. Renseignez-vous sur la mise en mémoire tampon des stocks locaux. Vous avez besoin d"unités de remplacement rapides en cas de panne de composants. Les temps d"arrêt prolongés détruisent la rentabilité de la production. Les centres de distribution régionaux indiquent une chaîne d’approvisionnement solide.

Évaluez en profondeur la structure de support technique. Le support avant-vente est courant partout. Le support technique d’application après-vente est bien plus important. Recherchez des entreprises proposant de l’aide pendant la phase de configuration. Un support réactif permet d"économiser des semaines de temps d"arrêt pour le dépannage. Vous avez besoin d’un accès direct à des ingénieurs chevronnés. Ils aident à diagnostiquer les erreurs tenaces de communication automate.

Vérifiez la conformité et les certifications. La sécurité et les réglementations régionales sont importantes à l’échelle mondiale. Vérifiez le strict respect des normes IEEE en matière de qualité de l'alimentation. Vérifiez la liste UL en Amérique du Nord. Assurer le marquage CE pour les marchés européens. Passez en revue les exigences de sécurité telles que Safe Torque Off (STO). STO évite les démarrages accidentels lors de la maintenance mécanique. Il élimine le besoin de contacteurs électromécaniques coûteux. Le partenariat avec un fabricant de variateurs de vitesse entièrement certifié réduit les risques juridiques et opérationnels. Recherchez les cotes SIL (Safety Integrity Level) pour garantir une sécurité maximale du personnel.

Conclusion

Le dimensionnement et la sélection des équipements sont un exercice d’équilibre. Vous devez équilibrer les spécifications électriques et la compatibilité du réseau d’automatisation. Les contraintes environnementales dictent également votre choix final. Ne regardez jamais une mesure isolément. Une vision globale évite les échecs d’intégration coûteux.

Ne traitez pas ces appareils comme de pures marchandises. Le coût réel d’un disque dépareillé est très élevé. Vous réalisez ce coût lors d’une mise en service retardée. Les temps d’arrêt inattendus épuisent rapidement les budgets opérationnels. La précision est profondément importante dans les environnements industriels modernes.

Agissez avant de finaliser votre liste d’approvisionnement. Consultez directement un ingénieur d’application. Apportez un profil de charge entièrement documenté à la réunion. Fournissez les détails complets de votre architecture de réseau CPL. Demandez une étude complète de validation de principe. Cette approche collaborative garantit un succès mécanique à long terme.

FAQ

Q : Dois-je dimensionner les entraînements de moteur en fonction de la puissance ou du courant ?

R : Toujours dimensionner en fonction de l"intensité à pleine charge (FLA) du moteur pour garantir une capacité de courant suffisante dans toutes les conditions de fonctionnement. Les puissances nominales ne tiennent pas compte des variations du rendement du moteur ou du facteur de puissance.

Q : Quelle est la différence entre les disques Normal Duty et Heavy Duty ?

R : Le service normal permet une surcharge minimale (généralement 110 % pendant 1 minute), idéal pour les ventilateurs/pompes. Le service intensif permet une surcharge plus élevée (généralement 150 % pendant 1 minute), requise pour les convoyeurs et les concasseurs.

Q : Comment les entraînements motorisés intelligents améliorent-ils la maintenance prédictive ?

R : Les disques modernes surveillent la tension, les pics de courant et les modèles thermiques en temps réel. Ils envoient ces données à des systèmes centralisés pour prédire les défaillances de roulements ou les anomalies de charge avant que des pannes catastrophiques ne surviennent.
