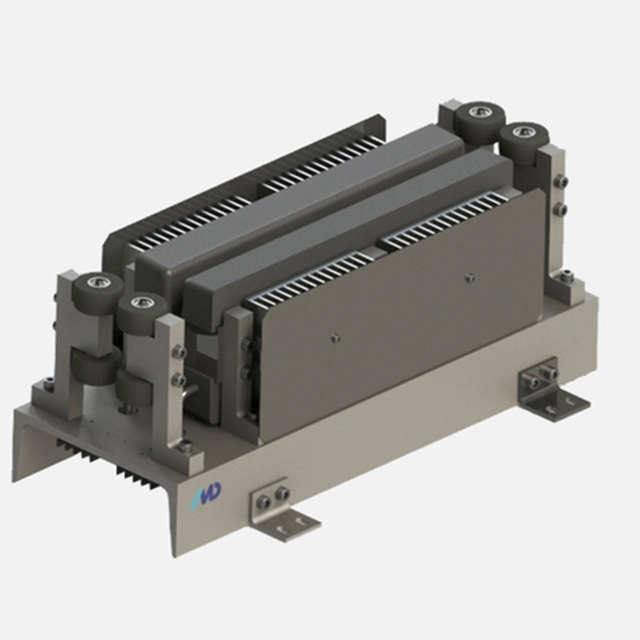

Moteur linéaire à aimant permanent et moteur rotatif : différences clés pour les ingénieurs

L"ingénierie moderne exige un contrôle des mouvements plus rapide et plus précis. Vous avez besoin de systèmes repoussant les limites sans panne mécanique. Les configurations rotatives traditionnelles reposent largement sur des vis à billes, des configurations à crémaillère et pignon ou des courroies de distribution. Ces liaisons mécaniques introduisent naturellement des frictions, des jeux et une usure à long terme. L"industrie continue de s"orienter vers des solutions à entraînement direct pour surmonter ces limitations physiques tenaces. Nous constatons une adoption croissante des topologies linéaires à entraînement direct dans l’automatisation haut de gamme.

Cette transition aide les ingénieurs à résoudre les goulots d’étranglement complexes en matière de débit. Nous comparerons les architectures rotatives traditionnelles aux alternatives à entraînement direct. Vous apprendrez à évaluer les mesures de performances critiques, les contraintes thermiques et les exigences d"intégration. Notre comparaison objective vous aide à spécifier le type de moteur optimal en fonction de seuils de précision et de profils de charge. Ce guide vous permet de prendre des décisions techniques en toute confiance pour la conception de votre prochaine application de précision.

Points clés à retenir

• Avantage de l'entraînement direct : les moteurs linéaires à aimant permanent éliminent la transmission mécanique, supprimant ainsi le jeu et la conformité du système de mouvement.
• Plafond de performances : les moteurs linéaires offrent des temps d'accélération et de stabilisation largement supérieurs, tandis que les moteurs rotatifs restent dominants pour les applications à couple élevé et à charge lourde.
• Complexité d'intégration : les systèmes linéaires nécessitent une gestion thermique avancée, des codeurs linéaires haute résolution et un assemblage complexe en raison de fortes forces d'attraction magnétique.
• Dynamique des coûts : les systèmes rotatifs gagnent en termes de CAPEX initial ; les moteurs linéaires gagnent en OPEX et en fiabilité à long terme dans les environnements à cycles élevés. Moteur rotatif

Le changement mécanique : entraînement direct ou transmission mécanique

Les architectures de moteurs rotatifs traditionnelles reposent fortement sur des liaisons mécaniques secondaires. Les ingénieurs utilisent généralement des vis mères, des courroies de distribution ou des boîtes de vitesses pour convertir le mouvement rotatif en mouvement linéaire. Chaque liaison mécanique introduit des limitations physiques inhérentes à votre système. Vous introduisez une friction, une élasticité mécanique et une usure microscopique à chaque fois que les mailles des engrenages ou les courroies s"étirent. Ces éléments dégradent la précision du système au fil du temps. Ils nécessitent également un entretien fréquent pour éviter des pannes mécaniques catastrophiques pendant la production.

Une approche à entraînement direct supprime complètement ces composants de conversion mécaniques secondaires. Vous pouvez visualiser un moteur linéaire à aimant permanent comme un moteur rotatif traditionnel découpé en tranches et déroulé à plat. Le stator devient la piste magnétique stationnaire. Le rotor devient la bobine de force mobile. La force électromagnétique s’applique directement à la charge utile. Vous éliminez entièrement la transmission mécanique intermédiaire.

Cette différence structurelle résout un problème d’ingénierie majeur. La conversion mécanique constitue un sérieux goulot d"étranglement en termes de débit et de précision. La fabrication avancée et l’inspection des semi-conducteurs exigent une précision de l’ordre du nanomètre. La conformité mécanique des vis à billes rend les temps de stabilisation inacceptablement longs. Les solutions à entraînement direct éliminent cette conformité. Ils permettent aux machines d"indexer plus rapidement, de capturer des images d"inspection plus claires et d"augmenter considérablement le débit global de l"usine.

Comparaison des performances dans les applications de positionnement de précision

La précision et la répétabilité du positionnement mettent en évidence les différences les plus nettes entre ces deux technologies. Les systèmes rotatifs sont strictement limités par la précision du pas de vis et le jeu mécanique. Même les vis à billes rectifiées de la plus haute précision souffrent de dilatation thermique lors d"un fonctionnement à grande vitesse. Cette expansion modifie le pas mécanique, détruisant la répétabilité submicronique. À l’inverse, les systèmes linéaires à entraînement direct dépendent entièrement de la résolution du codeur linéaire et de la bande passante du contrôleur. Ils atteignent régulièrement une véritable précision submicronique car aucune liaison mécanique ne fausse la boucle de rétroaction de position.

Les profils de vitesse et d’accélération divergent également considérablement. Les ingénieurs limitent souvent les vitesses du système rotatif pour éviter le seuil de vitesse critique des vis à billes. Pousser une vis au-delà de sa vitesse critique provoque des coups de fouet et de fortes vibrations. Les architectures à entraînement direct ne sont pas limitées par les limites de rotation mécaniques. Leur vitesse dépasse régulièrement 5 mètres par seconde. De plus, ils atteignent facilement 10 Gs d’accélération, permettant des mouvements d’indexation ultra-rapides.

Les caractéristiques de force et de manutention de charge favorisent les systèmes traditionnels dans des conditions spécifiques. Les architectures rotatives offrent un avantage mécanique supérieur via une réduction à engrenages. Ils excellent dans le déplacement de charges massives à friction élevée verticalement ou horizontalement. Les architectures à entraînement direct fournissent des forces de pointe incroyablement élevées, mais offrent généralement une densité de force continue inférieure à celle des configurations à engrenages. Les ingénieurs doivent calculer soigneusement les forces quadratiques moyennes (RMS) pour éviter la surchauffe de la bobine à entraînement direct sous de lourdes charges continues.

Tableau : Comparaison des mesures de performances

métrique	(vis à billes)	Moteur linéaire à aimant permanent
Précision de positionnement	Limité par le jeu et le pas de vis	Limité uniquement par la résolution du codeur
Vitesse maximale	Généralement < 2 m/s (limite du fouet à vis)	Régulièrement > 5 m/s
Accélération	Faible à modéré (1-2 G)	Extrêmement élevé (> 10 Gs)
Densité de force continue	Élevé (exploité par la réduction de vitesse)	Modéré (limité par le chauffage direct par serpentin)

Risques thermiques, magnétiques et de mise en œuvre

Les architectures à entraînement direct présentent des défis de mise en œuvre uniques qui nécessitent une surveillance technique minutieuse. La gestion thermique reste une préoccupation majeure pour les applications de précision. Dans une configuration à entraînement direct, la bobine de force se couple directement au chariot de charge utile. La chaleur est immédiatement transférée dans la structure de l"application. Cet échauffement localisé provoque une dilatation thermique dans les outils de précision. Les ingénieurs atténuent ce risque en utilisant des plaques de refroidissement à air pulsé ou par liquide dédiées montées entre le moteur et la charge utile.

Les procédures d"assemblage nécessitent des protocoles de sécurité stricts. Des forces d"attraction élevées existent entre le forceur à noyau de fer et la piste magnétique stationnaire. Ces forces compliquent considérablement l’installation. Les techniciens sont confrontés à de graves risques de pincement s"ils manipulent de manière inappropriée ces composants magnétiques lors de l"intégration de la machine. Vous devez utiliser des cales non magnétiques et des outils de montage spécialisés lors de l"accouplement de la bobine à la piste.

Les ingénieurs doivent également évaluer le couple d’engrenage et l’ondulation de la force. Un couple de crémaillère se produit lorsque la bobine à noyau de fer passe sur des pôles magnétiques individuels. Cela crée un profil de mouvement saccadé à des vitesses extrêmement faibles. Nous classons les solutions à entraînement direct en deux variantes principales pour résoudre ce problème :

• Conceptions à noyau de fer : fournissent une force continue très élevée mais présentent un couple d'engrenage mesurable. Idéal pour l’indexation point à point à haute accélération.
• Conceptions sans fer : utilisez une bobine plate moulée en époxy fonctionnant entre deux pistes magnétiques. Ils produisent un couple d’encoche nul. Ils sont excellents pour un balayage à vitesse fluide et une inspection des plaquettes semi-conductrices.

Évaluation de la conformité du système et de la maintenance du cycle de vie

La fiabilité du système influence fortement votre décision architecturale finale. Les systèmes rotatifs traditionnels utilisent des composants fortement banalisés. Bien que largement disponibles, ces composants nécessitent des programmes de maintenance rigoureux. Les vis mères et les roulements linéaires nécessitent des intervalles de lubrification réguliers. Vous devez prévoir le remplacement périodique des pièces mécaniques usées. Ces temps d"arrêt planifiés perturbent les environnements de production à cycle élevé 24h/24 et 7j/7. Le non-respect des programmes de lubrification entraîne une dégradation rapide du système.

Les configurations à entraînement direct représentent un changement fondamental dans la philosophie de maintenance des machines. Étant donné que ces systèmes utilisent un véritable mouvement sans contact, l"usure mécanique est pratiquement éliminée. Les seules pièces en contact sont les roulements de guidage linéaire supportant la charge utile. Vous évitez la dégradation rapide typique des vis à billes fonctionnant sous de fortes accélérations.

Cependant, la mise en œuvre du mouvement sans contact nécessite l'intégration de composants spécialisés. les moteurs linéaires exigent des échelles linéaires optiques ou magnétiques de haute précision sur toute la longueur du trajet. Vous avez également besoin de pistes magnétiques en terres rares couvrant toute la course. Même si ces systèmes ne nécessitent pratiquement aucune maintenance, leur intégration initiale nécessite une grande précision. Les unités à entraînement direct correctement installées offrent une fiabilité exceptionnelle à long terme sur des milliers d'heures de fonctionnement sans intervention mécanique.

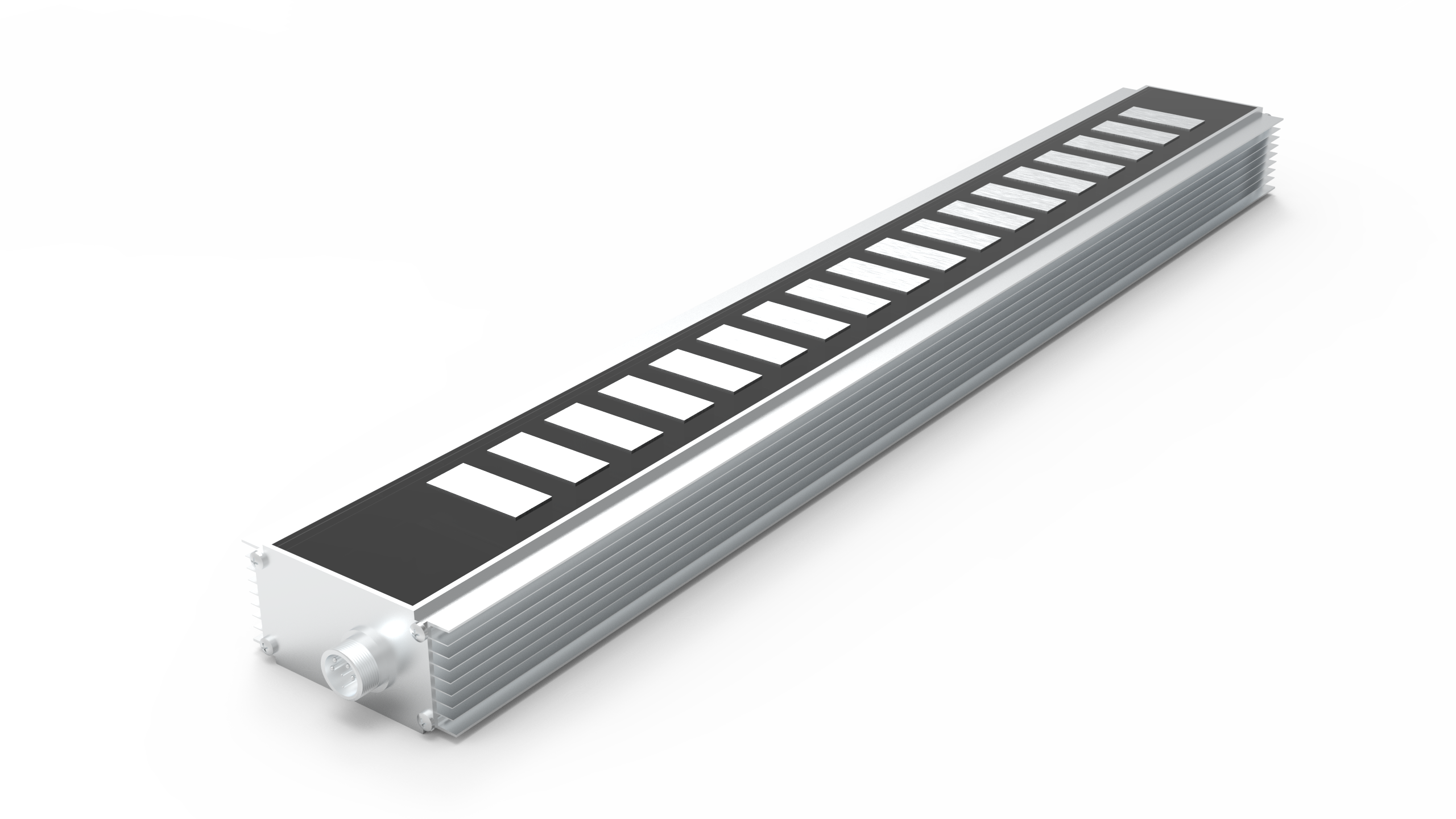

Moteurs linéaires à aimant permanent plats ou tubulaires

Comprendre la sous-catégorisation des facteurs de forme vous aide à sélectionner le matériel exact pour votre cas d"utilisation spécifique. Le marché propose essentiellement des architectures plates et des architectures tubulaires. Chacun répond à un objectif opérationnel distinct.

Les architectures plates ou à canal en U dominent les secteurs de l"ultra haute précision. La conception du canal en U sans fer élimine les forces attractives entre la bobine et le rail. Ce choix structurel réduit la charge sur les roulements et élimine entièrement l’ondulation de force. Vous devez spécifier ce facteur de forme pour une précision extrême, des charges utiles de faible masse et des applications nécessitant une stabilité de vitesse parfaite. Les machines de lithographie et d"inspection optique des semi-conducteurs utilisent presque exclusivement des conceptions plates sans fer.

Les architectures d’arbres linéaires tubulaires offrent une proposition de valeur complètement différente. Ces modèles enferment les aimants de terres rares dans un tube en acier inoxydable. La bobine de force s"enroule complètement autour de cet arbre. Cette conception annule intrinsèquement les forces d’attraction radiales extrêmes, rendant l’assemblage beaucoup plus sûr. Les modèles tubulaires constituent d"excellents remplacements pour les vérins pneumatiques traditionnels. De plus, ils sont intrinsèquement plus faciles à sceller contre les contaminants environnementaux. De nombreuses variantes tubulaires atteignent la conformité de lavage IP67 ou IP69K. Cela les rend idéaux pour la transformation des aliments, l"emballage et les environnements industriels difficiles où les pistes magnétiques plates attireraient les débris ferreux destructeurs.

Cadre décisionnel : comment spécifier le bon moteur

Choisir entre un mouvement rotatif et un mouvement à entraînement direct revient à aligner la physique sur les exigences spécifiques de votre application. Aucune technologie ne constitue à elle seule une solution universelle. Vous devez évaluer votre charge, votre seuil de précision et vos contraintes environnementales. Utilisez les directives suivantes pour éclairer votre processus de spécification.

1. Quand spécifier un moteur rotatif plus un actionneur :
   • Vous travaillez dans des environnements à charge statique élevée ou à friction élevée nécessitant une multiplication massive du couple.
   • Vous concevez des axes Z verticaux sans contrepoids actif. Les vis mères traditionnelles assurent un freinage inhérent en cas de perte de puissance, empêchant ainsi les chutes de charge utile.
   • Votre projet nécessite des niveaux de précision standard (par exemple ±0,01 mm) où le jeu mécanique reste acceptable.
   • Vous avez besoin d’une intégration simple à l’aide de composants mécaniques standardisés et disponibles dans le commerce.
2. Quand spécifier une architecture à entraînement direct :
   • votre application nécessite strictement une précision de positionnement nanométrique ou submicronique.
   • Vous avez besoin d’une indexation à haut débit impliquant des mouvements extrêmement courts et rapides. Les solutions à entraînement direct minimisent le temps de stabilisation, augmentant ainsi les mesures de pièces par minute.
   • Les longueurs de course requises dépassent les limites mécaniques des vis à billes. Les chenilles à entraînement direct peuvent s'enchaîner à l'infini sans se soucier des vitesses critiques de fouettage des vis.
   • Vous opérez dans des salles blanches classées ISO ou dans des environnements sous vide poussé. L'élimination de la transmission mécanique réduit considérablement la génération de particules nocives.

Conclusion

Le choix entre la transmission mécanique et l’entraînement direct dépend rarement de la technologie universellement la meilleure. Cela nécessite d"adapter méticuleusement la physique du moteur à la tolérance de votre application en matière de jeu, de débit requis et de contraintes environnementales. Les configurations traditionnelles continuent de dominer les applications lourdes à couple élevé. Cependant, les architectures à entraînement direct offrent une vitesse inégalée, une précision inférieure au micron et une fiabilité sans contact pour les tâches d"automatisation avancées.

Votre prochaine étape nécessite une évaluation pratique du système. Tout d’abord, définissez votre profil de mouvement exact, y compris l’accélération maximale et la force RMS continue. Ensuite, demandez une simulation thermique basée sur votre cycle de service spécifique pour garantir des températures de fonctionnement sûres. Enfin, utilisez une matrice de calcul de dimensionnement pour comparer les temps de stabilisation attendus entre une vis à billes et un étage à entraînement direct. Une simulation frontale rigoureuse vous garantit de spécifier l’architecture parfaite pour votre défi d’ingénierie précis.

FAQ

Q : Les moteurs linéaires à aimant permanent subissent-ils un jeu ?

R : Non. Comme ils sont à entraînement direct et ne comportent pas de composants de transmission mécanique comme des engrenages ou des vis à billes, le jeu est intrinsèquement éliminé du profil de mouvement.

Q : Un moteur linéaire peut-il supporter une charge verticalement sans alimentation ?

R : Pas intrinsèquement. Contrairement à une vis mère qui peut s"auto-verrouiller par friction, les moteurs linéaires laisseront tomber les charges verticales en cas de perte de puissance, à moins que vous n"intégriez des freins pneumatiques ou magnétiques externes.

Q : Les moteurs linéaires à aimant permanent sont-ils adaptés aux environnements sales ou difficiles ?

R : Cela dépend de la conception spécifique. Les pistes magnétiques plates exposées peuvent attirer la poussière ferreuse, provoquant une défaillance rapide. Pour les environnements difficiles, vous devez spécifier des architectures tubulaires fermées ou des systèmes utilisant des capots de protection IP.
