Moteur linéaire ou systèmes d'entraînement conventionnels : lequel convient à votre application ?

La fabrication moderne recherche sans relâche un débit plus élevé et une précision nanométrique. Les systèmes mécaniques standards ont souvent du mal à atteindre ces objectifs agressifs. Les composants d’entraînement sont confrontés à une friction intense et à une usure rapide dans des cycles de service extrêmes. Les ingénieurs doivent continuellement évaluer les limites de performances par rapport aux budgets pratiques. Un dilemme central se pose souvent. Les gains de performances d'un moteur linéaire à entraînement direct justifient-ils sa prime initiale par rapport aux systèmes d'entraînement conventionnels établis ? Les vis à billes standards, les mécanismes à crémaillère et pignon et les entraînements par courroie dominent encore de nombreuses usines. Choisir entre eux nécessite une analyse minutieuse. Cet article fournit une comparaison technique objective et fondée sur des preuves. Nous vous aiderons à adapter soigneusement la technologie d'entraînement. Vous apprendrez à évaluer les contraintes de charge utile, les exigences de précision et les temps de cycle. Notre objectif est de clarifier les goulots d’étranglement mécaniques exacts. Vous pouvez ensuite spécifier en toute confiance le système adapté à votre environnement opérationnel précis.

Points clés à retenir

• Les moteurs linéaires éliminent les transmissions mécaniques, offrant un jeu nul, une réactivité dynamique supérieure et un fonctionnement sans contact.
• Les entraînements mécaniques conventionnels restent la norme pratique pour les applications à force élevée, à charge utile élevée et à friction élevée.
• L'évaluation du coût total nécessite de regarder au-delà des prix initiaux des composants pour prendre en compte les temps d'arrêt pour maintenance, les programmes de lubrification et l'usure des composants sur des millions de cycles.
• La sélection finale repose sur une évaluation stricte des profils de mouvement (course, vitesse, accélération) comparés aux contraintes environnementales et aux capacités de gestion thermique.

Définir le problème d"ingénierie : identifier les goulots d"étranglement mécaniques

Définir les limites de la conversion rotative-linéaire

Les actionneurs traditionnels convertissent le mouvement rotatif en mouvement linéaire. Cette conversion repose fondamentalement sur des liaisons mécaniques intermédiaires. Les vis, les courroies et les engrenages introduisent intrinsèquement une friction physique dans la transmission. Ils font également l’expérience d’une conformité mécanique lors d’accélérations rapides. La conformité fait référence au léger étirement ou à la flexion des composants sous charge. Avec le temps, ces pièces mobiles s’usent inévitablement. L"usure augmente les jeux entre les pièces en contact. Cette dégradation a un impact direct sur la précision de la position. Une toute nouvelle vis à billes fonctionne à merveille. Une vis à billes très usée a du mal à maintenir des tolérances serrées.

Isoler les contraintes opérationnelles

Les anciens systèmes de transmission atteignent souvent des plafonds de performances distincts. Nous rencontrons fréquemment plusieurs problèmes opérationnels majeurs. Les ingénieurs doivent activement concevoir autour de ces contraintes connues.

• Fouet à vis : les vis à billes longues subissent de fortes vibrations à des vitesses de rotation élevées. Cette limite de vitesse critique plafonne la vitesse linéaire maximale.
• Résonance mécanique : les courroies et les arbres longs agissent comme des ressorts. Ils créent des fréquences de résonance. Ces vibrations compliquent le réglage des servos et dégradent les finitions de surface.
• Mouvement perdu : un jeu se produit en raison d'espaces physiques entre les dents d'engrenage ou les filetages de vis. Cela crée une bande morte lors des changements de direction. Le contrôleur commande le mouvement, mais la charge utile reste temporairement immobile.

Définir les critères de réussite

Vous devez établir des critères de réussite clairs avant de mettre à niveau un système. Les applications simples nécessitent rarement une technologie avancée d’entraînement direct. Cependant, certaines exigences du procédé rendent les liaisons mécaniques obsolètes. Vous devez envisager des solutions à entraînement direct lorsque votre processus exige un positionnement submicronique. Les équipements d’inspection optique s’appuient sur cette extrême précision. Les mouvements oscillatoires à haute fréquence justifient également une mise à niveau. Les vis mécaniques se dégradent rapidement sous l"effet de micro-mouvements rapides de va-et-vient. Enfin, le respect strict des salles blanches dicte souvent le choix technologique. Les éléments roulants rejettent des particules métalliques microscopiques. Les entraînements directs sans contact éliminent totalement ce risque spécifique de contamination.

Architecture de la solution : entraînement direct ou transmission mécanique

Systèmes d"entraînement conventionnels

Les systèmes conventionnels reposent sur des servomoteurs rotatifs standard. Les ingénieurs associent ces moteurs à des actionneurs mécaniques. Les combinaisons courantes incluent les vis à billes, les vis mères et les ensembles à crémaillère et pignon. Ces mécanismes offrent un énorme avantage. Ils fournissent un effet de levier mécanique important. Un filetage de vis agit comme un plan incliné continu. Il multiplie le couple moteur en une immense poussée linéaire. Cet effet d"engrenage rend les entraînements conventionnels incroyablement efficaces pour les tâches portantes. Ils déplacent facilement des charges utiles de grande masse. Ils résistent également efficacement aux forces extérieures. Une vis à billes maintient naturellement les charges lourdes en place.

Moteurs linéaires (entraînement direct)

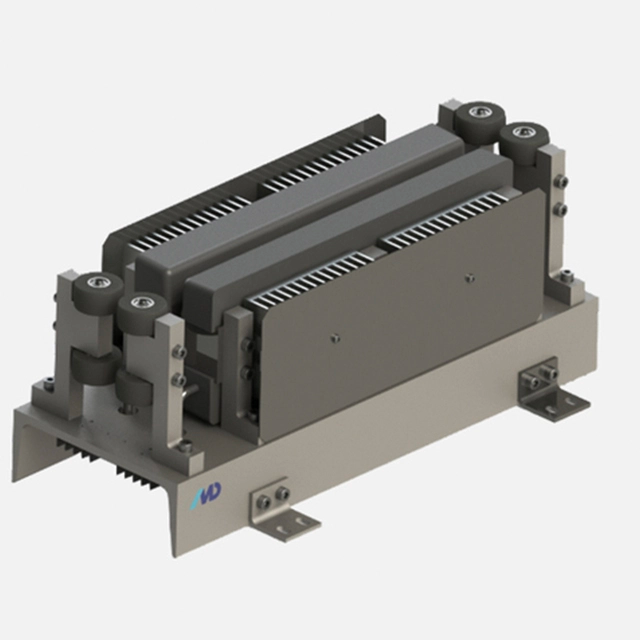

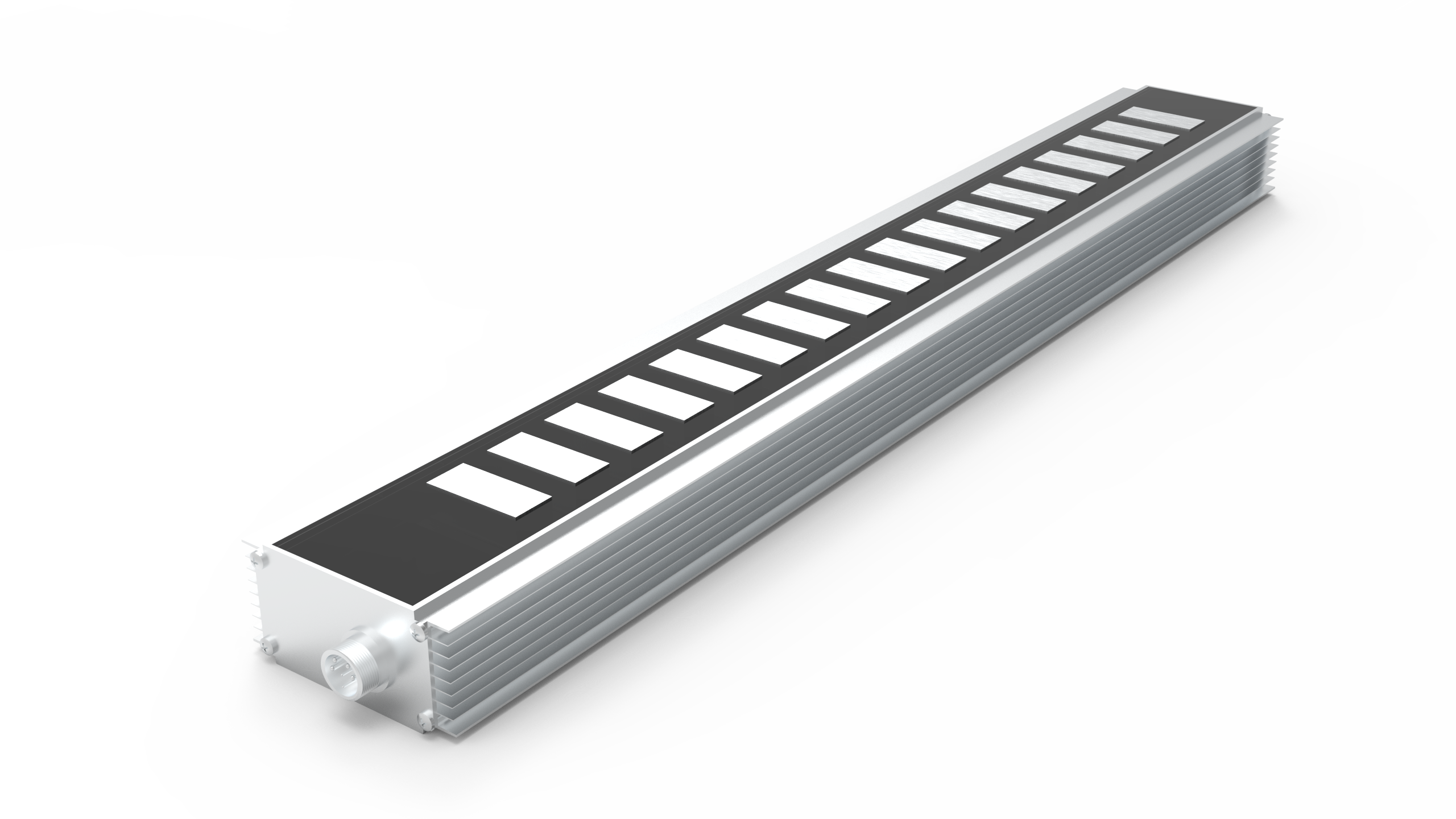

Vous pouvez visualiser cette technologie comme un moteur rotatif standard coupé en tranches et déroulé à plat. Le stator devient une piste magnétique stationnaire. Le rotor devient un ensemble de bobines mobiles appelé forceur. Cette conception élimine toutes les transmissions mécaniques intermédiaires. L’interaction magnétique entraîne directement la charge utile. Le courant circule à travers les bobines de forçage. Cela crée un champ électromagnétique. Le champ interagit avec les aimants permanents présents sur la piste. La force de Lorentz qui en résulte propulse le chariot vers l'avant. En éliminant les vis et les courroies, les moteurs linéaires atteignent une réactivité dynamique incroyable. Ils offrent de véritables performances sans jeu.

Variations catégorielles

Les ingénieurs choisissent généralement entre deux variantes catégorielles principales. Les modèles à noyau de fer comportent des bobines enroulées autour de tôles d"acier. Ce noyau de fer concentre le flux magnétique. Il génère des forces continues et maximales extrêmement élevées. Cependant, cela crée également une attraction magnétique importante sur la piste. Les modèles sans fer omettent entièrement les tôles d’acier. Le bloc de bobines se déplace entre deux pistes magnétiques opposées. Cette conception sans noyau élimine l’attraction magnétique. Il supprime également complètement les forces de cogging. Zéro cran assure un mouvement ultra-fluide. Les conceptions sans fer fonctionnent parfaitement dans les applications à faible force et de très haute précision.

Matrice d"évaluation : aligner les capacités sur les résultats de production

Performances dynamiques (vitesse et accélération)

Les systèmes à entraînement direct dominent la catégorie des performances dynamiques. Ils atteignent facilement des vitesses supérieures à 5 mètres par seconde. Leur faible masse mobile permet des forces G extrêmement élevées lors de l"accélération. Ils effectuent des mouvements d"index courts et rapides en millisecondes. À l’inverse, les disques conventionnels sont confrontés à des limites physiques strictes. Une longue vis à billes vibre violemment si elle tourne trop vite. Les courroies se cassent ou s’étirent sous des profils d’accélération agressifs. Les transmissions mécaniques ne peuvent tout simplement pas rivaliser avec les vitesses sans contact.

Précision et répétabilité

Les configurations à entraînement direct lisent les données de positionnement directement à partir de la charge utile. Les encodeurs linéaires fournissent un retour d"information en temps réel. Cette configuration en boucle fermée garantit un jeu nul. Il atteint facilement une répétabilité au niveau nanométrique. Les systèmes conventionnels lisent les données de positionnement du codeur du moteur rotatif. Ils déduisent mathématiquement la position de la charge utile. Le jeu mécanique introduit des erreurs. La dilatation thermique de la vis allonge le pas. L’empilement cumulatif des tolérances dégrade la précision finale. Les systèmes conventionnels ont toujours du mal à atteindre une véritable précision nanométrique.

Force et capacité de charge utile

Les engrenages mécaniques confèrent ici un avantage certain aux entraînements conventionnels. Les vis multiplient le couple en une poussée massive. Ils poussent sans effort des charges utiles de plusieurs tonnes. Ils maintiennent également une poussée continue et robuste sans surchauffe. Les configurations à entraînement direct offrent d"excellentes forces de pointe pour de courtes rafales. Toutefois, leur force continue reste strictement limitée. Les bobines du moteur génèrent une chaleur importante sous des charges constantes. Sans levier mécanique, les systèmes à entraînement direct doivent consommer des courants massifs pour pousser en permanence de lourdes charges utiles.

Entretien et longévité

La nature sans contact de l’entraînement direct évite l’usure interne du moteur. Le moteur lui-même ne nécessite aucun entretien. Il ne nécessite aucune lubrification. Cette opération propre convient parfaitement aux environnements de fabrication de semi-conducteurs. Les systèmes mécaniques nécessitent une maintenance préventive stricte. Les techniciens doivent surveiller méticuleusement les programmes de lubrification. Les vis, roulements et courroies s’usent inévitablement avec le temps. Vous devez planifier des temps d"arrêt pour éventuellement remplacer ces composants dégradés.

Performances Métriques	Entraînement conventionnel (vis à billes/courroie)	Entraînement direct (linéaire)
Vitesse maximale	Faible à moyen (< 2 m/s généralement)	Extrêmement élevé (> 5 m/s)
Accélération	Limité par les contraintes mécaniques	Extrêmement élevé (force G élevée)
Précision et jeu	Modéré (contrecoup présent)	Sub-micronique (zéro jeu)
Force continue	Élevé (avantage mécanique)	Modéré (thermiquement limité)
Besoins d"entretien	Élevé (lubrification, remplacement de l"usure)	Faible (lecteur sans contact)

Réalités de mise en œuvre et risques d’ingénierie cachés

Les défis de la gestion thermique

Les systèmes à entraînement direct génèrent de la chaleur directement au niveau du chariot en mouvement. Les systèmes mécaniques dissipent la chaleur au niveau du moteur rotatif stationnaire. Cette génération directe de chaleur présente un risque grave. La chaleur se transfère facilement dans la charge utile. La dilatation thermique peut ruiner les opérations de mesure sensibles. Les ingénieurs atténuent souvent ce problème en mettant en œuvre des systèmes de refroidissement liquide actif. Les conduites d’eau doivent passer par le chemin de câble mobile. Cela ajoute une complexité de plomberie importante. Cela augmente également les points de défaillance potentiels.

Forces d"attraction magnétique

Les modèles à noyau de fer créent des forces d’attraction magnétique massives. Le forceur tire violemment vers la piste magnétique. Cette attraction dépasse souvent la force motrice réelle du moteur. Cela crée une charge parasitaire massive. Vous devez sur-concevoir les roulements de guidage linéaire pour gérer cette force d"écrasement constante vers le bas. Les roulements standard tomberont en panne prématurément dans ces conditions extrêmes. Des roulements plus solides augmentent légèrement la friction. Ils augmentent également la masse globale en mouvement.

Sensibilités environnementales

Les aimants de terres rares à haute résistance exposés créent des dangers uniques. Ces pistes magnétiques couvrent toute la longueur du trajet. Ils attirent de manière agressive tous les débris ferreux présents dans l"environnement. Les copeaux de métal, la poussière de meulage et les vis égarées s"accrochent instantanément au rail. Les débris coincés entre le forceur et les aimants provoquent des dommages catastrophiques. Les environnements hautement contaminés nécessitent des mesures de protection robustes. Les ingénieurs installent souvent des soufflets de protection complexes ou des couvercles métalliques. Ces couvertures ajoutent des coûts importants. Ils limitent également la longueur de course maximale.

Exigences du système de contrôle

Les liaisons mécaniques agissent comme des amortisseurs naturels. Ils amortissent naturellement les vibrations haute fréquence. Les architectures à entraînement direct sont totalement dépourvues de cet effet d’amortissement. Ils forment des systèmes mécaniques extrêmement rigides. Le contrôleur voit instantanément chaque vibration microscopique. Vous avez besoin d’architectures de contrôle très avancées pour gérer cette rigidité. Les codeurs linéaires haute résolution deviennent obligatoires. Le servomoteur nécessite des taux de mise à jour exceptionnellement rapides. Les ingénieurs doivent régler les boucles de contrôle de manière agressive. Les entraînements directs mal réglés bourdonnent, vibrent et deviennent très instables.

Logique de présélection : cadre décisionnel pour la sélection du système

Quand spécifier les systèmes conventionnels

La mécanique conventionnelle reste l’épine dorsale de l’industrie lourde. Ils offrent des avantages distincts dans des scénarios spécifiques. Vous devez les préciser dans les conditions suivantes :

1. Contraintes budgétaires : les dépenses en capital initiales limitent strictement le choix des composants.
2. Applications à forte poussée : le processus nécessite des vitesses lentes à moyennes mais une force de poussée continue massive.
3. Orientations verticales de l'axe Z : le système soulève des charges lourdes verticalement. Les vis mécaniques maintiennent leurs positions en toute sécurité lorsqu'elles sont hors tension. Ils ne nécessitent pas de contrepoids externes complexes.
4. Environnements sales : L'atelier de fabrication produit des copeaux de métaux lourds, des débris ou des liquides de coupe.

Quand spécifier des moteurs linéaires

La technologie à entraînement direct excelle là où la mécanique standard échoue. Ils dominent certaines industries de haute technologie. Vous devez les spécifier face à ces exigences :

1. Fabrication de semi-conducteurs : les outils de métrologie et l’inspection optique nécessitent une vibration absolument nulle. Ils exigent une très haute précision.
2. Emballage à grande vitesse : les machines de prélèvement et de placement nécessitent une accélération massive. Réduire les temps de cycle de quelques millisecondes génère des rendements financiers massifs.
3. Systèmes multi-chariots indépendants : L'application nécessite plusieurs têtes mobiles indépendantes fonctionnant sur une seule longue piste.

Actions de la prochaine étape

Évitez de deviner lors de la sélection des composants du lecteur. Nous vous recommandons fortement de calculer d"abord un profil de mouvement cinématique précis. Documentez la longueur exacte de la course. Pesez avec précision la masse totale en mouvement. Définissez le temps de déplacement requis et le temps de séjour entre les mouvements. Utilisez ces variables pour exécuter des calculs de force continue et de force maximale. Cartographiez ces forces par rapport à la dissipation thermique disponible. Rassemblez ces données concrètes avant de contacter un fournisseur. Une approche basée sur les données évite des spécifications excessives coûteuses ou un sous-dimensionnement dangereux.

Conclusion

Aucune des deux technologies de transmission ne s’avère universellement supérieure dans tous les scénarios. La réussite de la mise en œuvre dépend entièrement de l’adéquation de l’architecture du disque aux réalités physiques et financières spécifiques. Les systèmes conventionnels gèrent parfaitement les tâches lourdes, sales et verticales. Les architectures à entraînement direct offrent une vitesse et une précision nanométrique sans précédent. Ils éliminent complètement le jeu et l"usure de la transmission mécanique. Ils nécessitent un investissement initial plus élevé. Ils exigent également des garanties techniques plus strictes concernant la chaleur et les débris. Cependant, leur efficacité opérationnelle à long terme justifie souvent le coût initial. Les environnements à haut débit bénéficient énormément d’intervalles de maintenance réduits. Nous vous recommandons fortement de collaborer directement avec un ingénieur d"application dès le début de votre phase de conception. Modélisez soigneusement votre cycle de service spécifique. Validez minutieusement vos hypothèses thermiques et de force avant de finaliser toute spécification matérielle.

FAQ

Q : Les moteurs linéaires sont-ils moins économes en énergie que les systèmes à vis à billes ?

R : Oui, ils peuvent être moins efficaces dans des applications spécifiques. Les systèmes mécaniques utilisent des engrenages pour multiplier le couple. Ils poussent de lourdes charges en utilisant des courants de moteur relativement faibles. Les architectures à entraînement direct ne disposent pas de cet avantage mécanique. Ils doivent consommer un courant électrique continu beaucoup plus élevé pour supporter de lourdes charges contre la friction ou la gravité. Cette consommation de courant accrue génère plus de chaleur.

Q : Un moteur linéaire peut-il être utilisé dans une orientation verticale ?

R : Oui, mais ils nécessitent une ingénierie de sécurité supplémentaire. Un chariot à entraînement direct tombera instantanément en cas de perte de puissance. La friction mécanique ne peut pas retenir la charge utile. Vous devez installer des freins mécaniques fiables. Vous aurez probablement également besoin de vérins pneumatiques ou de ressorts magnétiques pour contrebalancer en permanence le poids de la charge utile.

Q : Les moteurs linéaires éliminent-ils complètement la maintenance ?

R : Non. La bobine du moteur et le rail magnétique fonctionnent sans contact et ne nécessitent aucun entretien. Cependant, le système repose toujours sur des composants de support mécanique. Les rails de guidage linéaires, les blocs de roulement et les pistes de gestion dynamique des câbles subissent encore une usure physique. Les techniciens doivent inspecter et lubrifier ces composants de support conformément aux calendriers standard d"usine.
