Moteurs linéaires pour l'automatisation : facteurs de performance clés à comparer

Le passage des systèmes mécaniques rotatifs aux systèmes linéaires au matériel à entraînement direct modifie fondamentalement les capacités d"automatisation. Cette transition déplace également fortement la charge d’ingénierie vers une correspondance précise en matière thermique et de charge utile. Les équipes doivent complètement repenser leurs habitudes traditionnelles de motion design. L"automatisation moderne exige en permanence un positionnement submicronique et un débit de plus en plus élevé. En raison de ces exigences strictes, les ingénieurs doivent évaluer les systèmes linéaires bien au-delà des revendications de base en matière de vitesse de pointe.

L’évaluation de simples mesures de pointe occulte souvent les défis d’intégration critiques. Ce guide détaille en détail les facteurs de performances spécifiques, les réalités de mise en œuvre et les compromis techniques. Vous devez parcourir ces variables pour spécifier l"équipement approprié pour les tâches exigeantes. Nous vous montrerons comment évaluer efficacement ces systèmes. Vous apprendrez à intégrer avec succès ces solutions dans des environnements à enjeux élevés.

Points clés à retenir

• Les moteurs linéaires à entraînement direct éliminent le jeu mécanique mais nécessitent une attention stricte à la gestion thermique et aux limites de force continue.
• Un moteur linéaire à aimant permanent offre une densité de force supérieure, ce qui le rend idéal pour les applications compactes et de haute précision.
• Pour comparer des modèles, il faut examiner les mesures de force maximale et évaluer la courbe de force continue par rapport à votre cycle de service spécifique.
• Le succès de l'intégration dépend de facteurs souvent négligés : la durée de vie du système de gestion des câbles, la rigidité des roulements contre l'attraction magnétique et la résolution du codeur.

Définir les critères de réussite de votre application d"automatisation

Vous ne pouvez pas sélectionner correctement un système de mouvement sans définir au préalable des critères de réussite stricts. Les ingénieurs échouent souvent parce qu’ils ignorent le mappage fondamental des applications. Vous devez avoir une compréhension claire de vos objectifs mécaniques avant de consulter les catalogues des fournisseurs. La définition précoce de ces paramètres évite des refontes coûteuses ultérieurement.

Vous devez établir une base concrète pour votre projet. Faites clairement la différence entre le remplacement d’un système existant et la conception d’une nouvelle scène de précision. La mise à niveau d"une vis à billes ou d"un vérin pneumatique existant introduit des contraintes mécaniques uniques. Vous avez des limitations d’espace rigides. Vous disposez probablement de modèles de montage existants. Les projets Greenfield vous offrent une liberté structurelle. Vous pouvez concevoir le châssis de la machine spécifiquement pour supporter des charges dynamiques élevées. Cette liberté vous permet de tirer pleinement parti de la technologie à entraînement direct.

Ensuite, vous devez identifier votre principale variable limitante. Chaque application repousse une limite physique distincte. L"identification de cette limite réduit immédiatement vos choix matériels. Tenez compte des contraintes courantes suivantes :

• Contraintes de temps de cycle : votre processus nécessite une accélération et une décélération agressives pour maximiser le débit.
• Contraintes de précision : votre charge utile nécessite une répétabilité au niveau nanométrique pour des tâches telles que l'inspection des plaquettes de semi-conducteurs.
• Contraintes spatiales : votre équipement doit s'adapter à des environnements de laboratoire restreints, exigeant un micro-actionnement.
• Contraintes environnementales : votre système fonctionne dans des chambres à vide ou des salles blanches, limitant ainsi les dégazages et la génération de particules.

La sélection de moteurs linéaires nécessite d’équilibrer ces priorités concurrentes. Vous ne pouvez pas optimiser simultanément chaque variable. Identifiez la mesure de performance la plus critique pour votre machine. Optimisez toute votre étape de mouvement autour de cet objectif principal.

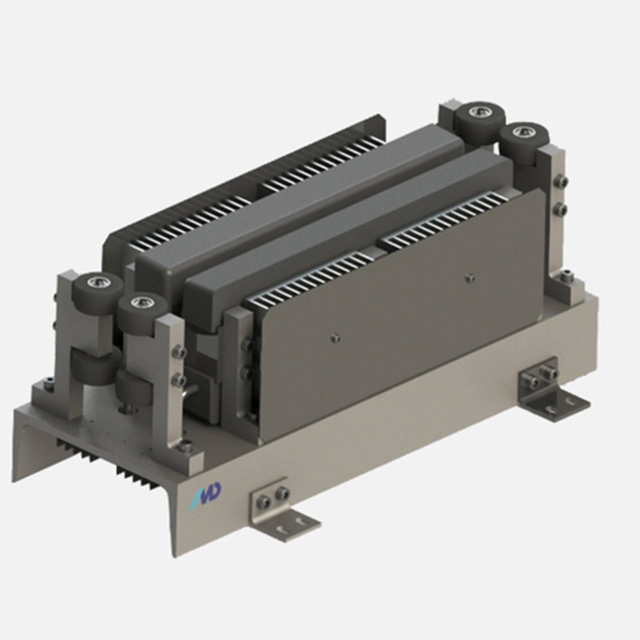

Moteur linéaire à aimant permanent par rapport aux actionneurs traditionnels

Comprendre les différences mécaniques entre les actionneurs traditionnels et les systèmes à entraînement direct est essentiel. Les systèmes traditionnels s"appuient sur des liaisons mécaniques pour convertir le mouvement rotatif en mouvement linéaire. Les ceintures s"étirent avec le temps. Les engrenages introduisent un jeu. Les vis à billes souffrent d"usure par friction. Les configurations à entraînement direct éliminent entièrement ces composants mécaniques intermédiaires. Le moteur se connecte directement à la charge utile. Cette connexion directe ne fournit aucun jeu mécanique. Vous gagnez une rigidité dynamique plus élevée. Vous constatez également une usure mécanique à long terme nettement réduite.

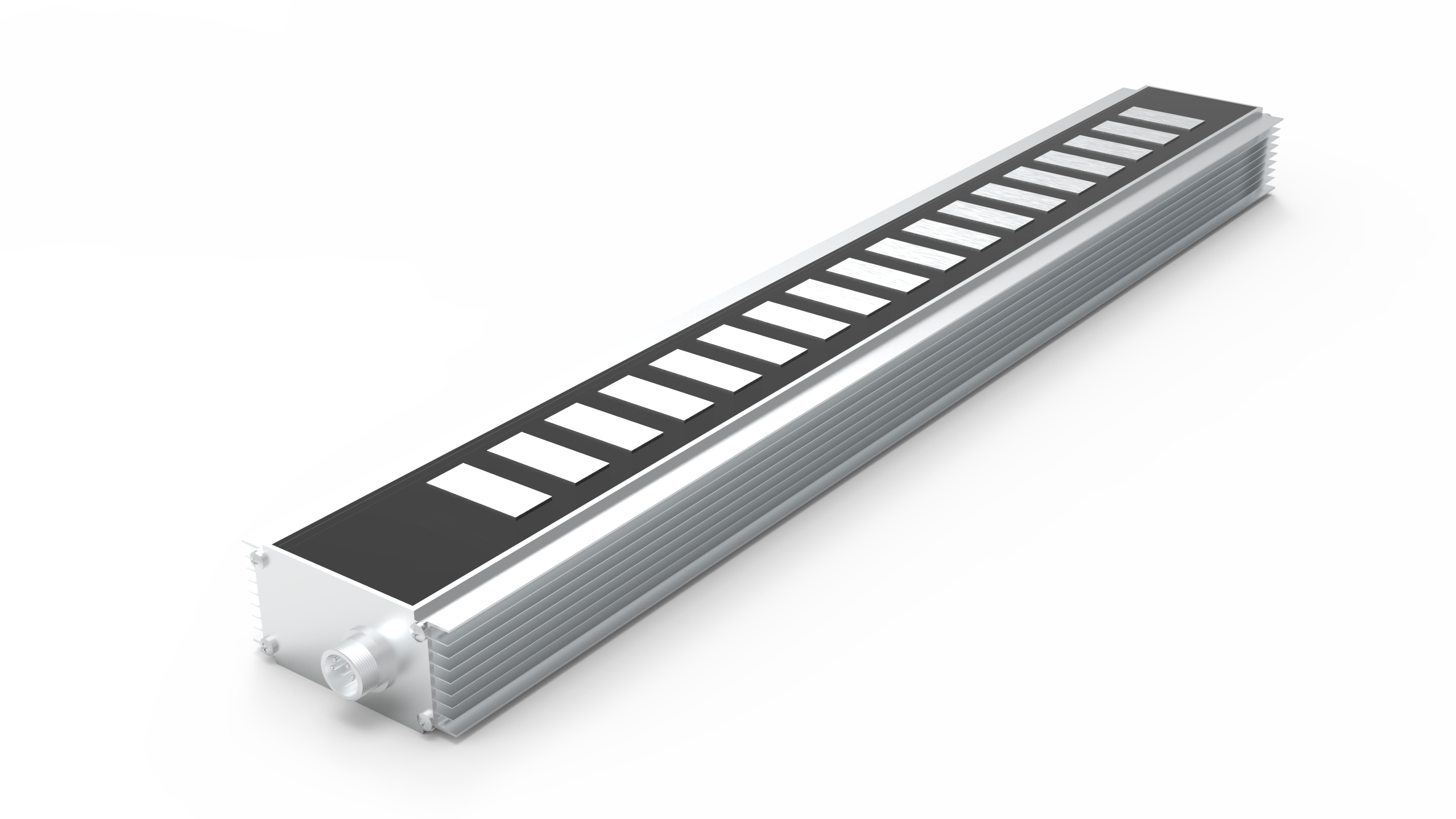

Lorsque vous évaluez un moteur linéaire à aimant permanent , vous devez choisir entre des conceptions à noyau de fer et sans fer. Chaque architecture répond à des profils opérationnels radicalement différents. Les conceptions Ironcore comportent des bobines enroulées autour de tôles d’acier. Cette structure offre une force continue extrêmement élevée. Il offre également une excellente dissipation de la chaleur. Cependant, le noyau de fer introduit des forces dentées. Cela crée également une attraction magnétique massive entre la bobine et la piste magnétique. Les conceptions Ironcore fonctionnent mieux pour les machines-outils lourdes.

Les conceptions sans fer ou à canal en U fonctionnent différemment. Les fabricants intègrent les bobines dans une résine époxy. Ils placent cet ensemble entre deux pistes magnétiques opposées. Cette configuration élimine complètement les rouages. Il ne produit aucune force d’attraction magnétique. La masse plus légère permet un mouvement ultra-fluide. Cependant, les conceptions sans fer offrent une densité de force plus faible. Ils souffrent également d’une moindre dissipation thermique par rapport aux unités à noyau de fer. Ils excellent dans les tâches de micro-positionnement ultra-fluides et rapides.

Caractéristique	Conception Ironcore	Conception sans fer (canal en U)	Vis à billes traditionnelle
Force continue	Très élevé	Modéré	Très élevé
Effet d"engrenage	Présent (nécessite une compensation)	Zéro	Aucun
Attraction magnétique	Forte traction vers le bas	Zéro	N / A
Dissipation thermique	Excellent (via noyau de fer)	Médiocre (bobines isolées par époxy)	Bien
Meilleure application	Usinage de charges lourdes	Micro-positionnement à grande vitesse	Poussée verticale élevée

Vous ne devez pas abandonner universellement les actionneurs traditionnels. Parfois, s’en tenir à des alternatives est plus logique en termes d’ingénierie. Les vis à billes servo-entraînées supportent efficacement des charges verticales élevées sans avoir besoin de contrepoids complexes. Si votre application déplace des masses lourdes strictement sur un axe Z, les vis à billes offrent souvent une mécanique de sécurité plus sûre. Les contraintes budgétaires peuvent également vous obliger à vous tourner vers des actionneurs traditionnels pour des profils de mouvement moins exigeants.

5 facteurs de performance clés à évaluer

Les ingénieurs doivent examiner en profondeur les facteurs de performance spécifiques pendant la phase d"évaluation. Les spécifications brutes cachent souvent des réalités applicatives complexes. Vous devez examiner ces cinq domaines pour garantir un fonctionnement fiable.

1. Sortie de force (crête ou continue)

De nombreux ingénieurs tombent dans un piège marketing courant lors du dimensionnement initial. Ils sélectionnent le matériel uniquement en fonction des valeurs de force maximale. Cette erreur compromet rapidement la fiabilité de la machine. La force de pointe représente la puissance maximale absolue que les bobines peuvent générer. Cependant, le système ne peut généralement maintenir cette sortie que pendant quelques fractions de seconde. Si vous travaillez trop longtemps à la force maximale, les limites thermiques sont rapidement dépassées. Les bobines surchaufferont et tomberont en panne.

La véritable mesure que vous devez évaluer est la force continue. Vous devez cartographier avec précision les exigences de force quadratique moyenne (RMS) de votre application. Comparez cette valeur RMS à la force nominale continue. Assurez-vous que votre force RMS reste en toute sécurité en dessous de la limite thermique continue. Cette pratique garantit que le système fonctionne de manière fiable tout au long des changements de production soutenus.

2. Précision, exactitude et répétabilité

Les dépendances au niveau du système dictent la précision réelle de la machine. Le matériel à entraînement direct est intrinsèquement précis, mais il ne fonctionne pas de manière isolée. Le système est aussi précis que son encodeur linéaire. Il est également limité par la rigidité de ses roulements mécaniques. Si vos rails de guidage fléchissent sous la charge, votre précision disparaît.

La correspondance des résolutions reste essentielle au succès de l’automatisation. Vous devez vous assurer que la boucle de rétroaction sélectionnée correspond aux exigences de positionnement de votre charge utile. Les codeurs optiques offrent une précision nanométrique exceptionnelle pour les équipements semi-conducteurs. Les codeurs magnétiques offrent une fiabilité robuste pour les environnements industriels sales. Choisissez le mécanisme de rétroaction qui correspond parfaitement à vos besoins en matière d’environnement et de précision.

3. Dynamique : vitesse et accélération

Les performances dynamiques définissent les limites de débit. Vous devez évaluer soigneusement l’efficacité du déplacement de la masse. Calculez le rapport entre la masse en mouvement (le forceur) et votre charge utile spécifique. Une masse mobile inférieure permet des taux d"accélération nettement plus élevés. Cela garantit également des temps de stabilisation beaucoup plus rapides à la fin d’un mouvement. Des temps de stabilisation plus rapides réduisent directement votre temps de cycle global.

L"ondulation de la vitesse mérite la même attention. Vous devez évaluer la capacité à maintenir une vitesse constante sans micro-fluctuations. Ces fluctuations perturbent gravement les processus sensibles. La distribution d"adhésifs, la numérisation de plaquettes ou de matériaux d"impression nécessitent un contrôle parfait de la vitesse. Les conceptions sans fer fonctionnent généralement mieux lorsque l"ondulation de la vitesse doit rester proche de zéro.

4. Gestion thermique et dissipation

La génération de chaleur présente un défi de mise en œuvre majeur. Vous devez vous confronter aux réalités thermiques dès le début de votre phase de conception. Dans les systèmes rotatifs, le moteur est généralement éloigné de la charge utile. La chaleur se dissipe avant d’atteindre les matériaux sensibles. Dans les configurations à entraînement direct, les bobines sont souvent situées directement à côté de la charge utile. La chaleur se transfère rapidement dans votre outillage.

Vous devez évaluer différentes stratégies de refroidissement en fonction de votre cycle de service. Le refroidissement passif repose entièrement sur la convection ambiante. Cela fonctionne bien pour les opérations à faible cycle de service. Les machines à haut débit nécessitent un refroidissement actif. Vous pourriez avoir besoin d’air forcé sur les serpentins. Certaines applications extrêmes nécessitent des canaux de refroidissement liquide intégrés directement dans le bloc forceur. Planifiez votre stratégie thermique avant de finaliser votre conception structurelle.

5. Facteur de forme et capacités d"intégration

Les contraintes d"espace dictent de nombreuses architectures d"automatisation. Vous devez évaluer rigoureusement les options de facteur de forme. La miniaturisation est à l’origine de l’automatisation moderne des laboratoires et de la conception de dispositifs médicaux. Les actionneurs compacts et micro-linéaires vous permettent de regrouper des mouvements complexes dans des espaces incroyablement contraints.

La modularité a également un impact sur votre calendrier d"ingénierie. Évaluez si un fabricant propose des étapes entièrement intégrées. Ces étages combinent les bobines, les roulements et les encodeurs en une seule unité pré-alignée. Cette approche permet d"économiser d"énormes heures d"ingénierie. Alternativement, l’achat de composants bruts nécessite un usinage personnalisé et un alignement précis. Évaluez votre capacité d’ingénierie interne avant de choisir entre les composants et les étapes intégrées.

Risques cachés de mise en œuvre et réalités de l’intégration

La spécification du matériel de base ne résout que la moitié du puzzle technique. Les risques cachés de mise en œuvre font souvent dérailler les projets d’automatisation prometteurs. Vous devez anticiper ces réalités d’intégration pour éviter des pannes machine coûteuses.

Les défaillances des chemins de câbles représentent le point de défaillance le plus courant. Les mouvements répétitifs à grande vitesse mettent intrinsèquement à l’épreuve les câbles en mouvement. Les fils standard se casseront sous une flexion continue. Vous devez spécifier des câbles hautement flexibles. De plus, vous devez concevoir le chemin de câbles en respectant des directives strictes en matière de rayon de courbure. Un rayon de courbure serré détruit rapidement les câbles. Allouez suffisamment d’espace physique pour les boucles de câbles pendant la phase initiale de CAO.

Les forces d’attraction magnétique créent d’immenses défis structurels. Ce problème s"applique exclusivement aux conceptions Ironcore. Vous faites face à une traction extrême vers le bas entre le bloc de bobine et la piste magnétique. Cette force invisible agit constamment, même lorsqu’elle n’est pas alimentée. Vous devez spécifier des roulements de guidage linéaire considérablement surdimensionnés pour contrecarrer cette traction. Les roulements standard s’useront prématurément sous cette charge cachée.

Les vulnérabilités environnementales nécessitent des mesures d’atténuation proactives. Les pistes magnétiques exposées attirent les débris ferreux comme les aimants attirent la limaille de fer. Dans une usine métallurgique, ces débris s’accumulent rapidement. Les débris provoquent des liaisons catastrophiques et des courts-circuits. Abordez ces réalités le plus tôt possible. Intégrez des soufflets de protection dans votre conception mécanique. Utilisez des couvertures rigides pour protéger les pistes. Dans les environnements très sales, spécifiez des actionneurs fermés classés IP pour sceller entièrement la mécanique.

Enfin, le réglage et la compatibilité des contrôleurs déterminent le succès dynamique. Les mécaniques à entraînement direct hautes performances nécessitent des servomoteurs avancés. L’absence d’amortissement mécanique signifie que la résonance peut facilement déstabiliser le système. Vous avez besoin de variateurs dotés de boucles de contrôle haute fréquence. Ils doivent traiter instantanément les données des encodeurs haute résolution. Vérifiez la compatibilité du contrôleur avant de finaliser votre achat de matériel.

Logique de présélection et étapes suivantes

La transition de l’évaluation théorique à la sélection réelle des composants nécessite une approche structurée. Suivez un chemin logique strict pour sélectionner en toute confiance vos fournisseurs de matériel.

1. Étape 1 : Profilage de la charge utile. Ne devinez pas vos paramètres mécaniques. Documentez les masses exactes de la charge utile. Déterminez avec précision la longueur de course requise. Cartographiez les temps de déplacement requis et les temps de séjour spécifiques. Cette documentation constitue votre profil de mouvement de base.
2. Étape 2 : Outils de dimensionnement. Arrêtez de vous fier aux calculs manuels sur des feuilles de calcul. Utilisez le logiciel de dimensionnement fourni par le fabricant. Saisissez votre profil de mouvement exact dans ces outils. Tracez soigneusement vos courbes. Utilisez le logiciel pour vérifier les limites thermiques et les marges de sécurité de force RMS.
3. Étape 3 : Examen de l'intégration des composants. Vous devez prendre une décision stratégique : construire ou acheter. Une approche de composants à construire soi-même entraîne des coûts unitaires inférieurs mais comporte des risques d'ingénierie plus élevés. L'achat d'une platine pré-alignée et intégrée réduit vos risques techniques et accélère la mise sur le marché.

Vous devez prendre les prochaines mesures concrètes une fois que vous avez restreint vos choix. Ne vous fiez pas entièrement aux métriques standard des fiches techniques. Demandez des données de tests empiriques auprès de fournisseurs présélectionnés. Demandez immédiatement des modèles CAO. Importez ces modèles dans votre assemblage pour vérifier l"ajustement structurel. Faites appel aux ingénieurs d’application des fournisseurs pour valider les calculs de durée de vie de vos roulements avant d’émettre des bons de commande.

Conclusion

L’intégration réussie de systèmes de mouvement avancés nécessite une ingénierie diligente. Vous devez donner la priorité à l’adaptation continue des forces plutôt qu’aux affirmations flashy de vitesse de pointe. Vous avez besoin d’une stratégie thermique robuste pour éviter les dommages à la charge utile et la défaillance des bobines. L"intégration de l"encodeur dicte la précision ultime de votre système. Ces éléments comptent bien plus que les seules spécifications de vitesse brutes.

Lorsqu"elle est correctement spécifiée, la technologie à entraînement direct transcende le statut des composants de base. Cela devient l’avantage concurrentiel déterminant de votre système automatisé. Un mouvement fluide, un jeu nul et une durée de vie mécanique infinie élèvent complètement les performances de la machine. Suivez rigoureusement ces étapes d’évaluation. Vous construirez des équipements d’automatisation de nouvelle génération hautement fiables.

FAQ

Q : Comment dimensionner un moteur linéaire pour une application d"automatisation ?

R : Vous devez d’abord calculer votre profil de mouvement exact, y compris les phases d’accélération, de vitesse constante et de décélération. Déterminez votre masse totale en mouvement. Utilisez ces paramètres pour calculer les forces maximales et continues. Enfin, mappez la force RMS requise par rapport à la limite thermique continue du moteur pour garantir un fonctionnement sûr.

Q : Quelle est la différence entre un moteur linéaire à noyau de fer et un moteur linéaire à aimant permanent sans fer ?

R : Les modèles Ironcore utilisent des laminages d"acier, offrant une force continue élevée et un excellent refroidissement, mais ils introduisent des crémaillères et une forte attraction magnétique. Les modèles sans fer renferment des bobines en époxy. Ils offrent un mouvement ultra-fluide, zéro encoche et une masse inférieure, mais offrent une force moindre et une dissipation thermique réduite.

Q : Les moteurs linéaires nécessitent-ils des servomoteurs spéciaux ?

R : Oui, ils nécessitent des servomoteurs avancés. Parce que les systèmes à entraînement direct manquent d’amortissement mécanique, ils sont sujets à la résonance. Les lecteurs doivent comporter des boucles de commutation à large bande passante. Ils doivent également traiter instantanément les signaux haute fréquence provenant des codeurs linéaires haute résolution pour maintenir un contrôle stable.

Q : Quelle est la durée de vie des moteurs linéaires par rapport aux vis à billes ?

R : Les systèmes à entraînement direct offrent une durée de vie presque infinie car ils utilisent une propulsion magnétique sans contact. Ils éliminent entièrement l’usure mécanique. La durée de vie du système est strictement dictée par les composants secondaires, principalement les roulements de guidage linéaire et les chemins de câbles mobiles.
