Qu'est-ce qu'un moteur linéaire à aimant permanent et comment fonctionne-t-il ?

L’ingénierie moderne s’éloigne rapidement des transmissions mécaniques traditionnelles. Les moteurs rotatifs reposant sur des vis à billes et des courroies cèdent la place au contrôle de mouvement à entraînement direct. Cette transition est essentielle pour les domaines à grande vitesse et de haute précision comme la fabrication de semi-conducteurs et l’inspection optique automatisée.

Les liaisons mécaniques introduisent intrinsèquement un jeu, une friction et une usure au fil du temps. Ces limitations physiques dégradent la précision du positionnement et limitent la longévité du système. Les ingénieurs sont constamment confrontés à des obstacles lorsqu’ils poussent les actionneurs traditionnels à des limites de débit plus élevées.

Nous explorons comment un moteur linéaire à aimant permanent résout ces défis critiques. Vous découvrirez la physique sous-jacente, comparerez les conceptions à noyau de fer et sans fer et apprendrez les principales stratégies de mise en œuvre. Poursuivez votre lecture pour maîtriser la technologie à entraînement direct et optimiser votre prochain projet d'automatisation de précision.

Points clés à retenir

• Mécanique à entraînement direct : un moteur linéaire à aimant permanent fonctionne conceptuellement comme un moteur rotatif « déroulé », délivrant une poussée linéaire directe sans conversion mécanique.
• Zéro jeu et haute précision : en éliminant les vis à billes et les courroies, ces moteurs linéaires atteignent une précision de positionnement submicronique et une réponse dynamique rapide.
• Deux architectures principales : la sélection se résume généralement à Iron-Core (forte poussée) ou Ironless (zéro crantage, mouvement ultra-fluide).

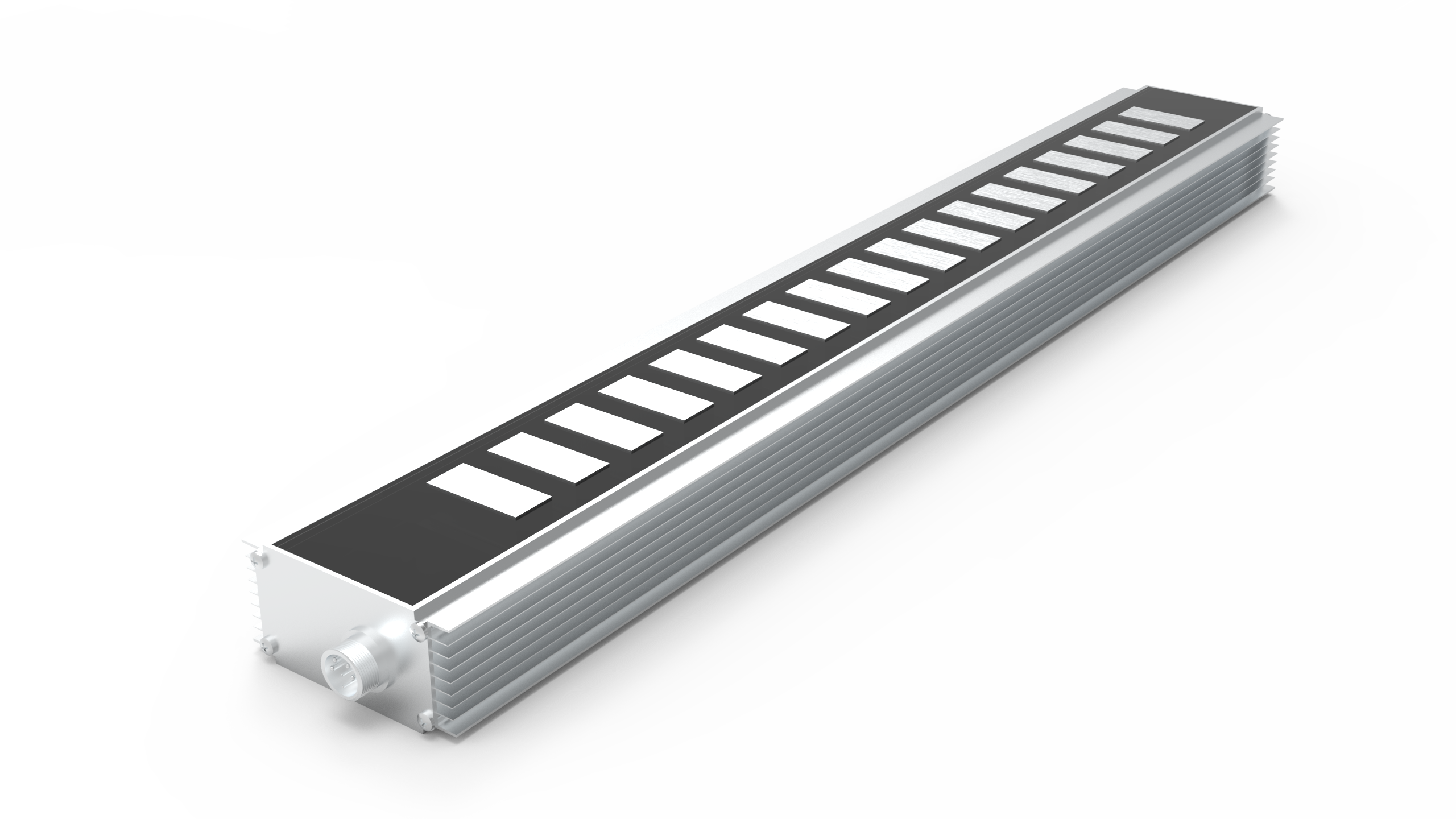

L"anatomie d"un moteur linéaire à aimant permanent

Pour comprendre les systèmes à entraînement direct, vous devez visualiser un moteur rotatif standard ouvert et déroulé. Il transforme la force de rotation en poussée linéaire directe. Ce changement architectural change complètement la façon dont les machines gèrent le mouvement. Nous pouvons décomposer la traduction physique en trois composants principaux.

1. La piste magnétique (stator) : elle sert de base stationnaire au système. Il se compose d’un réseau linéaire d’aimants permanents alternés de terres rares. Les fabricants utilisent généralement du néodyme à haute résistance pour maximiser la densité du flux magnétique.
2. L'ensemble forceur/bobine (rotor) : il s'agit du composant mobile. Il contient une série de bobines électromagnétiques. Les ingénieurs encapsulent généralement ces bobines dans de l'époxy thermique. L'époxy protège les enroulements et facilite la dissipation de la chaleur.
3. L'écart d'air : il s'agit d'un dégagement très critique et étroitement toléré. Il se situe directement entre le forceur mobile et la piste magnétique fixe. Cet espace permet un mouvement totalement sans friction pendant le fonctionnement.

Le moteur lui-même ne fournit qu’une poussée brute. Un système fonctionnel complet nécessite des composants externes de rétroaction et de guidage. Vous devez intégrer un encodeur linéaire haute résolution pour fournir un retour de position continu. De plus, le système nécessite des rails de guidage linéaires robustes. Ces rails supportent la charge utile structurelle et maintiennent l"entrefer précis.

Comment ça marche : la physique du mouvement linéaire direct

Le mouvement linéaire direct repose sur des principes électromagnétiques fondamentaux. Nous expliquons souvent cette interaction en utilisant la loi des forces de Lorentz. Lorsque vous appliquez du courant à un conducteur situé dans un champ magnétique, cela génère une force physique.

Le processus commence lorsque le servomoteur fournit un courant alternatif (AC) multiphasé. Ce courant entre dans les bobines du forceur. Le courant alternatif génère un champ magnétique dynamique et mobile. Ce champ nouvellement généré interagit directement avec le flux magnétique stationnaire produit par la piste à aimant permanent. La combinaison résultante des forces d’attraction et de répulsion génère une poussée linéaire directe. La forceuse glisse doucement le long de la piste.

Le succès de ce processus dépend du fonctionnement synchrone. Le système repose sur une commutation précise. La commutation signifie aligner exactement le courant de la bobine avec la position physique des aimants. Le servo variateur et le codeur linéaire travaillent ensemble pour gérer cette synchronisation. Ils surveillent et ajustent constamment le courant. Cette boucle de rétroaction continue garantit un mouvement fluide et ininterrompu.

Ce couplage électromagnétique direct offre des performances incroyables. Cela supprime complètement la conformité mécanique. La conformité mécanique fait référence à l"élasticité naturelle trouvée dans les courroies et les vis à billes longues. Sans cette élasticité, le système répond instantanément. Les ingénieurs réalisent régulièrement des accélérations extrêmes dépassant 10G. De plus, les systèmes à entraînement direct offrent des temps de stabilisation extrêmement rapides. La charge utile atteint sa position cible et se stabilise presque immédiatement.

Catégories de solutions : moteurs linéaires à noyau de fer ou sans fer

Le choix de la topologie de moteur appropriée est une étape décisionnelle cruciale. Les ingénieurs doivent soigneusement aligner l’architecture du moteur sur les exigences spécifiques de leur application. La sélection du mauvais type peut limiter considérablement les performances de la machine.

Moteurs linéaires à noyau de fer

Dans une conception à noyau de fer, les fabricants enroulent étroitement les bobines électromagnétiques autour de tôles d"acier. L"inclusion de fer modifie radicalement le comportement du moteur.

• Avantages : Ces moteurs offrent une densité de poussée continue et maximale exceptionnellement élevée. Le noyau de fer agit comme un dissipateur thermique important, offrant une dissipation thermique supérieure.
• Inconvénients : La présence de fer introduit une « force d’encoche » ou une ondulation de force. Cela se produit parce que le fer attire naturellement les aimants permanents, provoquant de légères secousses en mouvement. De plus, les forces d'attraction élevées compliquent la sélection des roulements linéaires.
• Idéal pour : Les ingénieurs privilégient les modèles à noyau de fer pour les charges utiles lourdes. Ils excellent dans les machines-outils, le pressage des métaux et les tâches lourdes d’automatisation générale.

Moteurs linéaires sans fer (canal en U)

Les moteurs sans fer adoptent une approche différente. La conception moule les bobines strictement en époxy. Ces bobines se déplacent entre deux rangées opposées d’aimants disposés selon une configuration en U. Le forcer ne contient absolument aucun fer.

• Avantages : Cette conception élimine tout rouage. Il n’y a aucune force d’attraction magnétique entre le forceur et la piste. Il offre la masse mobile la plus faible possible et un contrôle de vitesse ultra-fluide.
• Inconvénients : les conceptions sans fer génèrent une poussée globale inférieure à celle des équivalents à noyau de fer. Ils souffrent également d’une gestion thermique intrinsèquement moins bonne. La chaleur ne peut pas pénétrer dans un noyau de fer manquant.
• Idéal pour : ces moteurs dominent la manipulation des plaquettes semi-conductrices. Vous les trouverez également dans les systèmes de positionnement à l’échelle nanométrique et dans la fabrication d’écrans plats.

Le tableau ci-dessous résume les différences techniques critiques entre les deux architectures.

Fonctionnalité	Topologie à noyau de fer	Topologie sans fer (canal en U)
Densité de poussée	Très élevé	Modéré à faible
Force de rouage	Présent (nécessite une compensation)	Zéro (Parfaitement lisse)
Masse en mouvement	Lourd	Très léger
Dissipation thermique	Excellent	Mauvais (nécessite une surveillance attentive)
Attraction magnétique	Élevé (impacts sur la durée de vie des roulements)	Aucun

Cadre d"évaluation : moteurs linéaires à aimant permanent et alternatives

Les ingénieurs comparent souvent la technologie à entraînement direct aux systèmes mécaniques traditionnels. Comprendre ces différences permet de justifier la mise à niveau technologique. Dans le domaine du moteur linéaire à aimant permanent, les moteurs linéaires constituent la solution ultime à entraînement direct. Ils modifient fondamentalement les capacités des machines.

Contre. Vis à billes

Les vis à billes constituent la norme historique en matière d"automatisation. Cependant, ils sont confrontés à des limites physiques strictes. La vitesse et l"accélération restent fortement limitées par un phénomène connu sous le nom de vitesse critique ou « fouet à vis ». Si vous faites tourner une longue vis à billes trop vite, elle vibre violemment. La technologie à entraînement direct contourne complètement cette limitation. Ils offrent une vitesse bien supérieure sur des longueurs de déplacement illimitées.

La maintenance est un autre différenciateur majeur. Les vis à billes nécessitent une lubrification constante. Leurs roulements à recirculation de billes souffrent d’une usure physique inévitable. Au fil du temps, cette usure détruit la précision du système. À l’inverse, les moteurs linéaires restent pratiquement sans friction. À l"exception des rails de guidage linéaires, la transmission elle-même ne nécessite pratiquement aucun entretien.

Contre. Actionneurs pneumatiques

Les vérins pneumatiques offrent un mouvement simple et bon marché. Cependant, ils offrent une précision minimale. Les pneumatiques offrent généralement un contrôle de mouvement point à point de base. Ils s"appuient sur des butées mécaniques dures. Les moteurs linéaires offrent un positionnement infini et très précis. Ils permettent aux ingénieurs de programmer des profils de mouvement complexes à la volée.

Perspective d’efficacité opérationnelle

La mise à niveau vers la technologie à entraînement direct crée une valeur opérationnelle considérable à long terme. Les servomoteurs avancés et les encodeurs haute résolution fonctionnent en parfaite harmonie. Ils réduisent considérablement les temps d’arrêt imprévus des machines. L"absence de maintenance sur la transmission signifie que les machines fonctionnent plus longtemps sans intervention. Cette fiabilité continue conduit finalement à une augmentation massive de la production de la machine et à un rendement global de l"équipement (OEE) plus élevé.

Réalités de mise en œuvre et risques d’intégration

L"intégration de la technologie à entraînement direct nécessite une expertise approfondie en matière de mise en œuvre. Comprendre ce qui ne va généralement pas lors de la conception du système différencie les intégrateurs débutants des experts.

Gestion thermique

Les moteurs linéaires agissent comme des sources de chaleur hautement concentrées. Ils génèrent de la chaleur directement au point de mouvement. Cette énergie thermique est transférée dans le bâti de la machine. La chaleur provoque la dilatation du métal structurel. Même une dilatation thermique mineure entraîne des imprécisions au niveau du micron. Vous devez mettre en œuvre une gestion thermique proactive. Les applications à cycle de service élevé nécessitent régulièrement de l"air pulsé ou des boucles de refroidissement par liquide dédiées pour stabiliser les structures des machines.

Forces d"attraction magnétique

Ce risque s’applique spécifiquement aux architectures à noyau de fer. Vous devez faire face aux forces d"attraction extrêmes entre la force de fer et la piste magnétique. Ces forces atteignent souvent des milliers de Newtons. Ils tirent vers le bas sur les roulements de guidage linéaire. Vous devez spécifier des roulements de guidage linéaire surdimensionnés pour supporter cette immense charge statique. De plus, ce magnétisme intense présente de graves risques pour la sécurité lors de l"assemblage. Les techniciens peuvent facilement coincer leurs doigts entre les composants du système.

Gestion des câbles

Les mouvements à grande vitesse nécessitent une flexion rapide et répétitive des câbles. La défaillance des chemins de câbles reste la première cause de temps d"arrêt dans les systèmes à entraînement direct. Les câbles moteur se déplacent à des vitesses et des accélérations extrêmes. Les câbles industriels standards se briseront sous cette contrainte. Vous devez spécifier des câbles robotiques hautement spécialisés et à durée de vie élevée. De plus, les rayons de courbure appropriés des chemins de câbles ne sont pas négociables.

Risques de contamination

Les pistes à aimants permanents agissent comme de puissants aspirateurs pour les débris ferreux. Dans les environnements de coupe de métaux ou industriels sales, la poussière d"acier s"accroche immédiatement aux aimants exposés. Ces débris se frottent rapidement contre le forceur époxy. Vous devez concevoir un blindage mécanique approprié. Les soufflets ou les couvercles métalliques coulissants sont des exigences absolues dans les espaces de travail contaminés.

Conclusion

Un moteur linéaire à aimant permanent représente la solution d’ingénierie ultime. Il comble avec succès le fossé entre l’automatisation industrielle standard et la fabrication d’ultra-précision. En éliminant les liaisons mécaniques, les ingénieurs débloquent une accélération sans précédent et une précision inférieure au micron.

Lors de la sélection de votre prochain actionneur, suivez une logique de présélection claire. Si votre application exige un jeu nul, des vitesses supérieures à 2 m/s ou une précision inférieure au micron, vous aurez probablement besoin d"une solution à entraînement direct. Si votre processus permet des objectifs flexibles de vitesse et de précision, les actionneurs mécaniques traditionnels peuvent suffire.

Agissez dès aujourd’hui pour moderniser votre architecture de contrôle de mouvement. Consultez des ingénieurs d’application dédiés concernant votre charge utile spécifique. Téléchargez un outil avancé de dimensionnement de moteur. Évaluez minutieusement votre profil de mouvement requis pour garantir le succès de la fabrication à long terme.

FAQ

Q : Qu"est-ce que la denture dans un moteur linéaire à aimant permanent ?

R : Le cogging est une ondulation de force pulsée ressentie pendant le mouvement. Cela se produit dans les moteurs linéaires à noyau de fer. Le fer à l’intérieur du forceur attire naturellement vers les pôles alternés des aimants permanents fixes. Cette interaction crée une légère résistance, qui a un impact négatif sur la douceur à basse vitesse et le contrôle précis de la vitesse.

Q : Un moteur linéaire peut-il fonctionner verticalement ?

R : Oui, ils fonctionnent exceptionnellement bien dans des orientations verticales. Cependant, ils manquent de freinage mécanique inhérent. Parce qu’ils sont sans friction, une perte de puissance soudaine fait chuter librement la charge utile. Vous devez installer des contrepoids pneumatiques ou électromécaniques externes et des freins de sécurité pour éviter les chutes dangereuses de la charge utile.

Q : Combien de temps durent les moteurs linéaires à aimant permanent ?

R : Les composants du moteur eux-mêmes sont pratiquement inusables. Étant donné que le forceur et la piste magnétique ne se touchent jamais physiquement, ils ne se dégradent pas avec le temps. La durée de vie globale du système dépend entièrement de la durabilité des roulements de guidage linéaires externes et des chemins de gestion des câbles.
