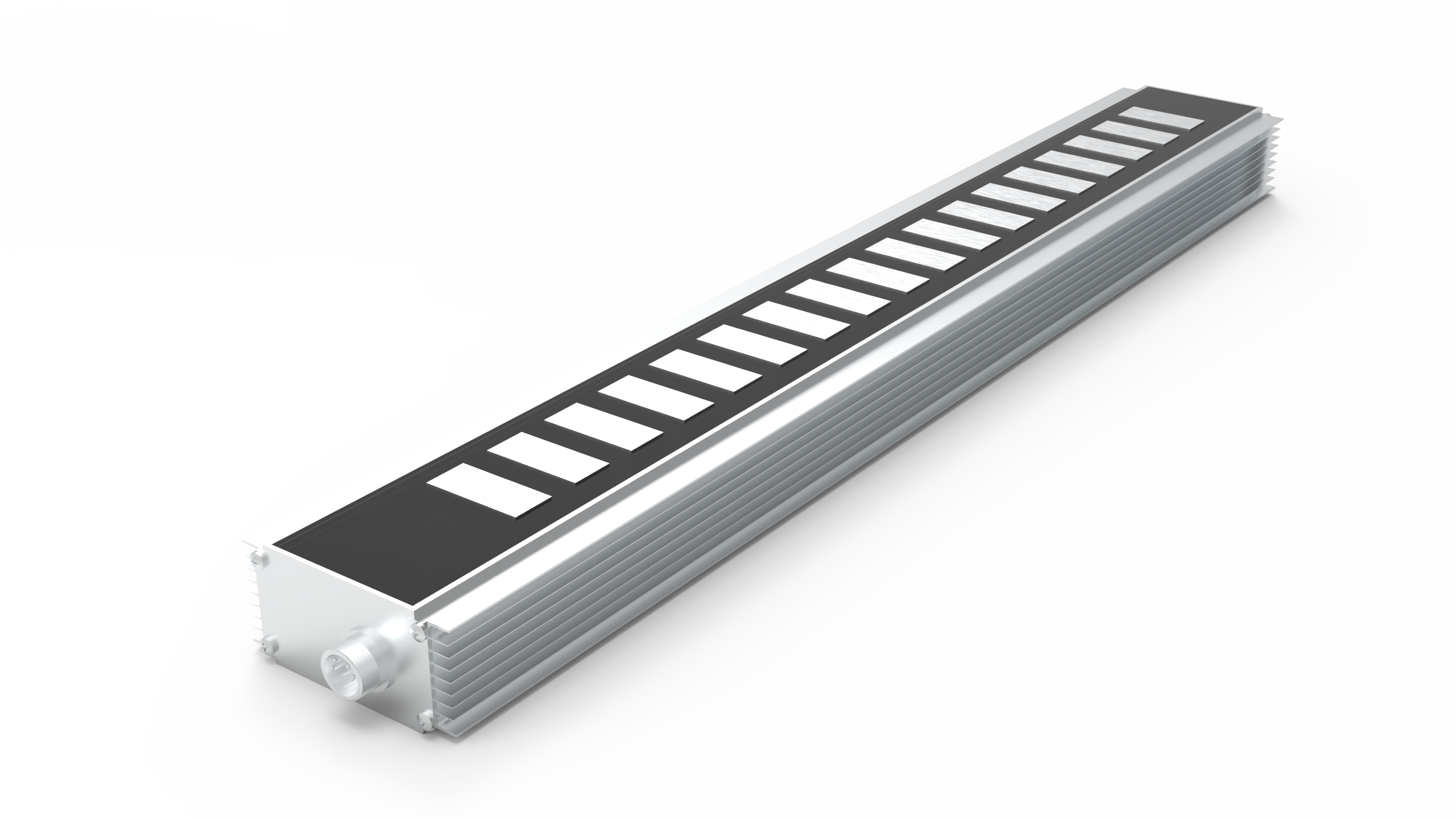

Qu'est-ce qu'un moteur linéaire et pourquoi est-il utilisé dans l'automatisation moderne ?

L'automatisation moderne exige des temps de cycle et des niveaux de précision que les transmissions mécaniques traditionnelles ont du mal à maintenir. Aujourd’hui, les systèmes rotatifs standards sont confrontés à de sévères limites physiques. Ils limitent l'accélération maximale et introduisent des frictions. Ils freinent souvent l’efficacité de la fabrication dans des environnements à enjeux élevés. Essentiellement, un moteur linéaire sert de moteur rotatif « déroulé ». Il fournit un mouvement linéaire à entraînement direct de manière transparente. Cette conception élimine entièrement les courroies, les vis à billes et les assemblages complexes à crémaillère et pignon. Le stator et le rotor sont à plat. Ils traduisent directement la force électromagnétique en mouvement rapide. Ce changement structurel apporte une vitesse et une douceur inégalées.

Nous avons conçu cet article comme un guide d’évaluation technique. Vous apprendrez les principales différences structurelles. Vous évaluerez plusieurs types d’architecture. Nous vous aiderons à déterminer si les gains de performances justifient leurs complexités d’intégration et leurs coûts initiaux.

Points clés à retenir

• Les moteurs linéaires éliminent les liaisons mécaniques, traduisant directement la force électromagnétique en mouvement, ce qui supprime le jeu et réduit l'usure mécanique.
• Les trois architectures principales (à noyau de fer, sans fer et tubulaire) répondent à des besoins d'automatisation distincts, du transport de charges lourdes au positionnement submicronique.
• Bien qu'ils offrent une vitesse et une précision supérieures, les moteurs linéaires nécessitent une gestion thermique robuste et un acheminement précis des câbles.

Comment un moteur linéaire remplace les transmissions mécaniques traditionnelles

Les ingénieurs mécaniciens luttent constamment contre la friction physique. Les mécanismes de conversion rotatif-linéaire limitent intrinsèquement les performances. Les composants standards tels que les vis à billes et les courroies de distribution introduisent la conformité. Ils s"étirent et se plient sous de lourdes charges dynamiques. Ils subissent également une usure mécanique continue sur des milliers de cycles. Avec le temps, ces pièces se dégradent considérablement. Vous remarquerez une hystérésis accrue pendant le fonctionnement. La répétabilité diminue à mesure que les roulements s"usent. Les liaisons mécaniques créent des goulots d’étranglement physiques en termes de vitesse. Ces limites physiques empêchent les équipements d’automatisation d’augmenter les cadences de production en toute sécurité. Les pièces mobiles génèrent de la chaleur et des vibrations. Finalement, ils échouent et arrêtent complètement la production.

Un moteur rotatif traditionnel nécessite des boîtes de vitesses. Vous devez coupler le moteur à une vis. La vis doit tourner pour faire avancer un écrou. Toute cette séquence gaspille de l’énergie. Il introduit plusieurs points de défaillance. Chaque couplage ajoute un tout petit peu d"erreur. Les ingénieurs appellent cette erreur un retour de bâton. Lorsque le moteur inverse le sens, l"écrou hésite. Cette hésitation détruit la précision des tâches de micro-usinage. L"entraînement direct élimine complètement ces étapes intermédiaires.

Une approche à entraînement direct change tout. Un système de moteurs linéaires modifie complètement le paradigme mécanique. Imaginez un moteur rotatif standard déroulé et posé parfaitement à plat. Le stator circulaire traditionnel devient une piste magnétique stationnaire. Le composant rotatif se transforme en bobine mobile. Nous appelons cette bobine mobile le forceur. Le flux électromagnétique traverse directement un entrefer entretenu avec précision. Cet espace sépare la bobine mobile des aimants fixes. Parce que rien ne se touche, rien ne s'assemble. Nous supprimons entièrement les intermédiaires mécaniques de la chaîne cinématique. L'énergie électrique se convertit directement en mouvement de translation. Vous n'avez pas à vous soucier de la correspondance de l'inertie rotative. La masse de la charge utile devient la principale préoccupation mécanique. Cela simplifie le réglage des boucles de servocommande. Les ingénieurs peuvent pousser le système plus fort.

La suppression de l’élasticité mécanique transforme la réactivité du système. Les configurations à entraînement direct offrent une rigidité dynamique nettement plus élevée. Vous obtenez des temps de réponse immédiats, sans aucune réaction. Les profils d"accélération s"accentuent considérablement par rapport aux entraînements à vis. La machine suit les commandes de contrôle exactement comme programmées. Ce couplage direct garantit des profils de mouvement haute fidélité. Nous définissons le succès de l’automatisation à entraînement direct à travers plusieurs critères :

1. Élimination totale du jeu mécanique lors des changements de direction.
2. Temps de réponse immédiat du signal au mouvement pour une indexation rapide.
3. Rigidité dynamique améliorée lors du déplacement de charges utiles lourdes.
4. Absence d'éléments d'usure physique entre la bobine du moteur et la chenille.

Catégories de solutions : types de moteurs linéaires

Les ingénieurs doivent adapter l"architecture du moteur à l"application. Trois catégories principales dominent aujourd’hui le paysage de l’automatisation. Ils gèrent chacun la physique différemment.

Tout d’abord, considérons les modèles ironcore. Les bobines de cuivre s’enroulent étroitement autour des tôles d’acier. Les fabricants époxydent généralement ces bobines pour en faire un bloc robuste. Ce noyau en acier concentre intensément le flux magnétique. Ils conviennent mieux pour une force continue élevée. Vous les utilisez pour le transport de charges lourdes. Ils excellent dans les machines-outils CNC et le travail des métaux. Dans ces environnements, les forces de coupe nécessitent une résistance massive. Les unités Ironcore repoussent ces forces de coupe sans effort. Des compromis existent certainement. Le noyau en acier crée des forces d"attraction massives. Il tire constamment vers le bas vers la piste magnétique. Parfois, cette force vers le bas dépasse le poids réel de la charge utile. Vous avez besoin de roulements linéaires très sophistiqués. Ces roulements doivent supporter cette traction extrême vers le bas. Des forces d’entraînement sont également présentes. Les dents de fer préfèrent s"aligner avec les aimants permanents. Cette préférence magnétique provoque de légères ondulations de mouvement à basse vitesse. Les contrôleurs doivent travailler dur pour régler ce problème.

Ensuite, nous évaluons des modèles sans fer. Ils utilisent une conception à canal en U. L’ensemble bobine ne contient absolument aucun fer. Les fabricants utilisent de l"époxy pour encapsuler les enroulements en cuivre nu. Il se déplace en douceur sur une piste magnétique en forme de U. La piste contient des aimants opposés des deux côtés. Ils sont les meilleurs pour une ultra-haute précision. Vous les voyez beaucoup dans les tâches de sélection et de placement à grande vitesse. La fabrication de semi-conducteurs en dépend exclusivement pour la numérisation de plaquettes. Les compromis incluent une masse mobile inférieure. Ils ne présentent aucun effet de cogging car il n’existe pas de fer pour attirer les aimants. Cela les rend parfaitement lisses à n’importe quelle vitesse. Cependant, ils produisent une force globale inférieure à celle des modèles à noyau de fer. La dissipation thermique est bien moins bonne. Aucun noyau de fer n’existe pour absorber et évacuer la charge thermique. Si vous les poussez trop fort, les enroulements en cuivre surchaufferont rapidement. Vous devez surveiller strictement leur cycle de service.

Enfin, nous examinons les conceptions tubulaires ou cylindriques. La conception enveloppe la piste magnétique dans un cylindre fermé. Le forceur entoure complètement l’arbre fixe. Ils ressemblent exactement à des cylindres pneumatiques. Ils constituent d’excellents remplacements immédiats. Les ingénieurs remplacent les vérins pneumatiques par ces alternatives électriques afin d"obtenir un contrôle de position précis. Les environnements de salles blanches et les lignes de conditionnement alimentaire les utilisent largement. Vous pouvez les laver facilement. Les compromis impliquent des limites physiques de course. La conception fermée offre d"excellents indices IP. Il protège parfaitement de la poussière et de l’eau. Cependant, cela limite strictement les longueurs de course maximales. L"arbre magnétique interne manque de supports intermédiaires. Il peut s"affaisser s"il est trop étendu. Cet affaissement détruit l"entrefer critique et provoque un grattage catastrophique.

Comparaison de l"architecture des moteurs d"automatisation

Type d'architecture	Avantage principal	Application idéale	Principal inconvénient
Noyau de fer	Densité de force élevée	Machines-outils, transports lourds	Forces d"attraction élevées, cogging
Sans fer (canal en U)	Zéro crémaillère, mouvement fluide	Semi-conducteur, alignement optique	Mauvaise dissipation thermique, force inférieure
Tubulaire / Cylindrique	Indice de protection IP élevé, fermé	Remplacement pneumatique, emballage	Limitations strictes de longueur de course

Dimensions clés de l"évaluation : évaluation des caractéristiques par rapport aux résultats

Le couplage direct transforme entièrement les capacités de positionnement de la machine. Les modèles sans fer atteignent régulièrement une précision de positionnement inférieure au micron. Ils s"associent directement aux encodeurs linéaires haute résolution. L"encodeur lit les données de position exactes directement à partir de la piste. Aucune conformité mécanique ne fausse la lecture. Le contrôleur corrige instantanément les erreurs de mouvement. Vous obtenez une précision absolue à chaque passage. En inspection optique, cette précision s’avère essentielle. Les caméras doivent capturer des images sans aucune gigue. Le système à entraînement direct se met instantanément en place. Il n’oscille pas et ne recherche pas la position cible.

La vitesse et l"accélération influencent fortement les temps de cycle des machines. Les vis à billes traditionnelles fouettent ou vibrent à grande vitesse. Les ingénieurs appellent cela la limite de vitesse critique. Ce fouet physique détruit la précision et endommage les composants. Vous ne pouvez pas faire tourner une longue vis rapidement. Les unités à entraînement direct contournent entièrement cette limite physique. Vous pouvez facilement atteindre des vitesses supérieures à cinq mètres par seconde. Les accélérations dépassent fréquemment 10G dans les applications à charge utile légère. Ces mesures extrêmes réduisent considérablement les temps d’indexation entre les stations. Des cycles d’indexation plus rapides génèrent un débit plus élevé. Vous fabriquez plus de pièces par heure. Dans la production de masse, gagner quelques fractions de seconde équivaut à des gains de revenus massifs.

Il faut contraster les besoins de maintenance. Les systèmes mécaniques nécessitent des programmes de lubrification constants. Les courroies s"étirent sous la tension et les vis s"usent. Les techniciens doivent arrêter la production pour pomper de la graisse dans les roulements. La technologie à entraînement direct supprime complètement ces pièces d’usure. Vous éliminez les calendriers de maintenance complexes. Le prix d"achat initial est sans aucun doute plus élevé. Les servomoteurs avancés sont obligatoires. Les aimants aux terres rares coûtent beaucoup plus cher que les vis en acier. Cependant, éviter le remplacement constant des pièces maximise la disponibilité de la machine. La durée de vie opérationnelle s"allonge considérablement. Les installations fonctionnent en continu sans reconstruction mécanique obligatoire.

Les environnements de salle blanche exigent des solutions de mouvement spécialisées. La friction métal sur métal génère constamment des particules microscopiques. Les vis à billes perdent de la graisse et des débris pendant le fonctionnement. Cette contamination détruit les plaquettes semi-conductrices. Les unités à entraînement direct fonctionnent entièrement sans contact. Les seuls contacts mobiles sont les guides linéaires et les câbles. Cette opération propre s’avère vitale pour les industries sensibles. Les usines de fabrication de semi-conducteurs, de dispositifs médicaux et d’optique dépendent de cette propreté. Ils répondent facilement aux normes strictes de conformité ISO pour les salles blanches. Vous n’avez pas besoin d’enfermer le mécanisme dans des systèmes complexes de balayage sous vide.

Risques de mise en œuvre et considérations techniques

La génération de chaleur pose un défi technique important. La charge utile est souvent montée directement sur la bobine du moteur. L"énergie thermique est transférée directement dans le bâti de la machine. Cette chaleur provoque une dilatation structurelle. La précision se dégrade rapidement à mesure que les composants de la machine se déforment. Les modèles sans fer souffrent le plus de cette accumulation thermique. Les applications exigeantes nécessitent des stratégies de refroidissement agressives. Les ingénieurs intègrent fréquemment des plaques de refroidissement par eau. Nous pompons le fluide réfrigéré directement à travers le bloc moteur. Cela évite une perte de précision catastrophique. Vous devez tenir compte du tracé de la plomberie lors de la phase de conception. Les fuites de liquide peuvent détruire les composants électroniques environnants.

La sécurité reste primordiale lors du montage. Les unités Ironcore génèrent une attraction magnétique extrême vers le bas. Les protocoles de sécurité lors de l’assemblage sont absolument essentiels. Les techniciens risquent de graves blessures par écrasement. Les composants non sécurisés peuvent s’assembler instantanément. Vous devez utiliser des gabarits spécialisés pour abaisser la bobine sur la piste en toute sécurité. De plus, les rails de guidage doivent gérer cette précharge massive. Vous devez spécifier des roulements linéaires sur-conçus. Les rails porteurs ordinaires tomberont en panne prématurément. L"attraction magnétique constante écrase les roulements à billes standards. Vous devez dimensionner les guides mécaniques en fonction de la charge magnétique, et pas seulement du poids de la charge utile. Cela augmente la masse et le coût global du système.

Le forceur se déplace rapidement sur la piste. Il traîne les câbles d"alimentation et d"encodeur derrière lui. La gestion des câbles devient un point de défaillance majeur. Le routage de câbles à flexibilité continue exige une ingénierie de précision. Les vitesses élevées et les accélérations massives mettent à rude épreuve les vestes de protection. Les noyaux en cuivre se plient violemment pendant le fonctionnement. Des chemins de câbles mal conçus entraînent une fatigue prématurée des fils. Les ingénieurs doivent optimiser méticuleusement les rayons de courbure. Vous devez utiliser des câbles à haute flexibilité évalués pour des millions de cycles. Vous devez également séparer les câbles d"alimentation des câbles de signal. Les lignes électriques à haute tension peuvent induire du bruit électrique dans les signaux sensibles du codeur.

La plupart des pistes à entraînement direct restent complètement exposées. Dans les environnements de travail des métaux, cela présente un risque grave. De puissants aimants permanents attirent instantanément les débris ferreux. Les copeaux métalliques comblent l"entrefer critique. Cela provoque des liaisons mécaniques catastrophiques et des étincelles. Vous devez installer immédiatement des capots de protection. Les soufflets et les essuie-glaces deviennent des protections nécessaires. Les environnements sales exigent des modèles tubulaires entièrement fermés ou des chenilles scellées. Même la poussière non magnétique peut s’accumuler avec le temps. Il se mélange à la graisse pour roulements et crée une pâte abrasive. Des protocoles de nettoyage réguliers restent indispensables même pour les moteurs sans contact.

Logique de présélection : un moteur linéaire convient-il à votre application ?

Choisir une technologie de mouvement nécessite d’analyser les contraintes fondamentales. Toutes les machines n’ont pas besoin de capacités d’entraînement direct. Examinons les déclencheurs d"application spécifiques.

• Bâton avec vis rotative/à billes Quand :
• Une force de maintien verticale élevée est requise sans alimentation. Les vis à billes offrent un excellent freinage sans faille.
• Les contraintes budgétaires l’emportent sur le besoin de précision au niveau micro. Les applications standards justifient rarement le coût élevé.
• L'environnement est fortement contaminé par des poussières ferromagnétiques. Les aimants exposés échoueront dans les applications de meulage.
• La longueur de course dépasse les coûts réalisables des aimants. Les longs trajets deviennent rapidement prohibitifs.

• Mise à niveau vers des moteurs linéaires Quand :
• La réduction du temps de cycle est directement corrélée à des gains de revenus mesurables. Une indexation plus rapide signifie plus de profit quotidien.
• Une précision inférieure au micron et un jeu nul ne sont pas négociables. Les inspections optiques exigent un positionnement impeccable.
• La maintenance des systèmes pneumatiques entraîne des temps d’arrêt inacceptables. Le remplacement des vérins pneumatiques par des actionneurs électriques permet d'économiser des heures de maintenance.
• L'application nécessite un contrôle de vitesse extrêmement fluide. L’équipement de numérisation nécessite un mouvement sans ondulation.

Conclusion

Les solutions à entraînement direct ne remplacent pas universellement les actionneurs traditionnels. Ils constituent des outils hautement spécialisés. Ils surmontent les goulots d’étranglement extrêmes en matière de vitesse, de précision et de fiabilité. Leur simplicité structurelle dissimule des exigences importantes en matière d’ingénierie et d’intégration. La mise à niveau nécessite une planification thermique et structurelle minutieuse.

• Calculez minutieusement les limites de charge utile et la masse en mouvement.
• Cartographiez d'abord vos exigences exactes en matière de cycle de service pour éviter la surchauffe.
• Utilisez un logiciel de dimensionnement exclusif provenant de fournisseurs spécialisés.
• Consultez un ingénieur d'application pour valider les limites thermiques et la durée de vie des roulements.
• Exécutez des simulations réalistes avant de vous engager dans du matériel coûteux.

FAQ

Q : Pourquoi les moteurs linéaires sont-ils généralement plus chers que les vis à billes ?

R : Les principaux facteurs de coûts sont les matériaux et l"électronique de support. Ils nécessitent de longues pistes bordées d’aimants coûteux en terres rares. Atteindre une précision inférieure au micron nécessite également des codeurs linéaires haute résolution. Ces encodeurs ajoutent des coûts importants. De plus, des servomoteurs complexes sont nécessaires pour gérer rapidement les courants électriques massifs.

Q : Qu"est-ce que le « cogging » dans un moteur linéaire ?

R : Le cogging fait référence à la variance de l’attraction magnétique. Cela se produit lorsque la bobine de fer se déplace sur des aimants permanents individuels dans la piste. Cela crée une sensation de bosse à basse vitesse. Les contrôleurs avancés atténuent ce problème en cartographiant les ondulations de force spécifiques et en appliquant des courants électriques antagonistes.

Q : Les moteurs linéaires peuvent-ils être utilisés dans des applications verticales ?

R : Oui, mais ils nécessitent du matériel supplémentaire. Contrairement aux vis à billes, les unités à entraînement direct ne disposent pas de friction mécanique pour maintenir une charge lorsque la puissance chute. Vous devez installer des contrepoids physiques, des ressorts magnétiques ou des vérins pneumatiques. Ces mécanismes empêchent la charge utile de s’écraser lors d’une perte de puissance soudaine.

Q : Combien de temps durent les moteurs linéaires ?

R : Comme ils fonctionnent via des champs magnétiques à travers un entrefer, il n’y a aucun contact mécanique interne. Les seuls composants portables sont les guides linéaires externes et les câbles flexibles. Si vous gérez efficacement la chaleur et évitez la fatigue des câbles, les bobines et les aimants ont une durée de vie de plusieurs décennies.
