Qu'est-ce qu'un rouleau motorisé et comment améliore-t-il les performances du convoyeur ?

Les systèmes de convoyeurs existants s"appuient fortement sur des entraînements centraux, des courroies complexes et des systèmes pneumatiques. Ces architectures vieillissantes créent des points de défaillance uniques critiques dans tout votre entrepôt. Ils gaspillent constamment d’énormes quantités d’énergie. Ils limitent également considérablement votre flexibilité d’aménagement pendant les hautes saisons critiques. Aujourd’hui, la manutention moderne exige une modularité exceptionnelle et une efficacité énergétique stricte. Les installations s’éloignent rapidement des systèmes traditionnels à fonctionnement continu. Ils s’orientent vers des technologies d’entraînement intelligentes et décentralisées. Vous avez besoin de composants robustes conçus pour s"adapter instantanément aux demandes opérationnelles fluctuantes. Cet article définit les mécanismes fondamentaux de l’unité d’entraînement moderne. Nous évaluons objectivement son impact direct sur le débit de votre installation et l"efficacité globale de votre ligne. Vous apprendrez comment ces composants intelligents remplacent efficacement les liaisons mécaniques obsolètes. Enfin, nous fournissons un cadre d’évaluation clair, étape par étape. Vous pouvez l"utiliser pour déterminer si cette architecture décentralisée est la solution opérationnelle précise pour votre prochaine mise à niveau de manutention.

Points clés à retenir

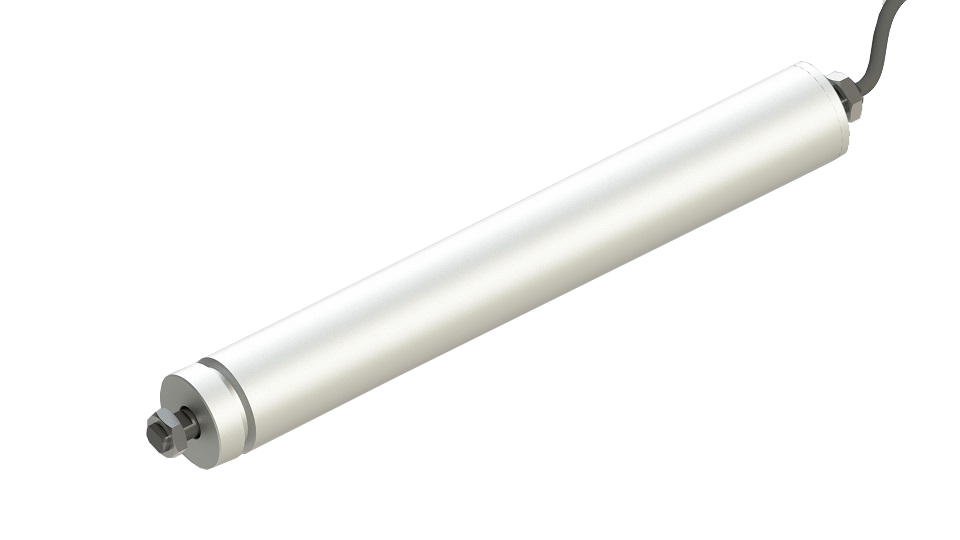

• Un rouleau motorisé (ou Motor Driven Roller / MDR) abrite en interne un moteur à courant continu sans balais, éliminant ainsi le besoin de mécanismes d'entraînement externes et de moteurs à courant alternatif centralisés.
• Les gains de performances sont générés par les capacités « d'exécution à la demande », réduisant considérablement la consommation d'énergie et le bruit ambiant de l'entrepôt.
• Tout en offrant une accumulation précise de pression nulle (ZPA) et une évolutivité modulaire, les rouleaux motorisés nécessitent un CAPEX initial plus élevé et une infrastructure de réseau de contrôle moderne par rapport aux systèmes traditionnels.
• L'évaluation des rouleaux motorisés nécessite d'évaluer les limites de charge utile, les indices IP requis et la compatibilité des cartes de contrôle (par exemple, EtherNet/IP, PROFINET).

La mécanique : déconstruire le rouleau motorisé

À l’intérieur du tube extérieur en acier élégant, vous trouverez un écosystème interne hautement sophistiqué. Il abrite intelligemment un moteur CC sans balais compact. Il contient également un réducteur planétaire de précision, un circuit de commande dédié et des roulements internes durables. Cette conception encapsulée protège complètement les pièces électroniques sensibles de la poussière externe, de l"humidité et des chocs accidentels. La conception du moteur sans balais garantit une longévité exceptionnelle car il manque de balais physiques. Les brosses physiques traditionnelles s’usent normalement avec le temps et créent une chaleur interne indésirable et dommageable.

Nous devons fortement contraster cette approche du pouvoir décentralisé avec les systèmes existants standard. Les anciennes lignes à fonctionnement continu utilisent généralement un énorme moteur central à courant alternatif. Ce moteur unique tire aveuglément une courroie longue et lourde ou une chaîne en mouvement continu sur des centaines de pieds. Nous adoptons aujourd’hui une approche nettement différente et hautement modulaire. Un seul rouleau motorisé fonctionne comme un entraînement principal intelligent pour une petite « zone » logistique spécifique. Il est relié mécaniquement à plusieurs rouleaux libres adjacents non motorisés. Il utilise de simples joints toriques en uréthane ou des courroies poly-V durables pour transférer efficacement le mouvement de rotation à l'ensemble de la zone locale.

En adoptant cette méthode mécanique hautement décentralisée, vous éliminez entièrement la dépendance de votre installation aux systèmes centraux d"air comprimé. Les cylindres d"arrêt pneumatique fuient souvent de manière invisible au fil du temps. Ils nécessitent un entretien constant et fastidieux de la part de votre équipe d’ingénierie des installations très occupée. La suppression complète du système pneumatique crée une réduction immédiate et notable de la complexité mécanique. Cela réduit considérablement les coûts d’infrastructure de vos installations. Votre opération de manutention devient entièrement électrique. Vous bénéficiez d’un contrôle supérieur et granulaire sur chaque pied de votre ligne de manutention automatisée.

Comment les rouleaux motorisés améliorent les performances et le retour sur investissement du convoyeur

Accumulation de pression zéro haute fidélité (ZPA)

• Mécanisme : les zones logiques pilotées par des capteurs s'activent uniquement lorsqu'un produit physique est présent et que la zone en aval est entièrement dégagée. La carte de contrôle locale traite activement les entrées numériques des capteurs photoélectriques locaux.
• Résultat : Cette logique intelligente et décentralisée élimine entièrement les collisions physiques de produits sur la ligne. Vous réduisez considérablement les dommages causés aux emballages fragiles. Il évite de manière fiable les blocages de conduites frustrants sans jamais avoir besoin d'arrêts pneumatiques physiques et encombrants. Les cartons et les bacs glissent simplement en douceur et en toute sécurité d'une zone à l'autre.

Efficacité énergétique fonctionnant à la demande

• Mécanisme : Les moteurs efficaces à courant continu de 24 ou 48 volts fonctionnent avec précision uniquement lorsqu'ils déplacent activement une charge. Dans le cas contraire, la zone spécifique reste complètement stationnaire.
• Résultat : Cela remplace immédiatement les moteurs à courant alternatif centraux 'toujours allumés', gourmands en énergie. Les hypothèses d’ingénierie standard montrent que les unités décentralisées réduisent considérablement la consommation d’énergie. Pendant les périodes d'inactivité des installations ou les pauses échelonnées dans les entrepôts, ils s'éteignent simplement instantanément. Cette capacité spécifique d’exécution à la demande permet d’économiser d’énormes coûts d’électricité au fil du temps.

Évolutivité modulaire pour les PME et les entreprises

• Mécanisme :  Les cartes de contrôle plug-and-play se combinent parfaitement avec une logique de zonage mécanique décentralisée. Chaque zone opérationnelle fonctionne comme un nœud totalement indépendant sur votre réseau d'automatisation.
• Résultat : Il permet une reconfiguration de ligne remarquablement rapide. Les installations peuvent ajouter des extensions de ligne rapides, des courbes modulaires douces ou des déviations complexes au cours d'un seul week-end. Vous faites cela facilement sans recalculer les charges massives du moteur central. Vous évitez astucieusement de raccorder péniblement des courroies continues sur le sol de l’entrepôt. Les petites et moyennes entreprises trouvent cela particulièrement utile à mesure qu’elles évoluent progressivement.

Ergonomie et sécurité (conformité OSHA)

• Mécanisme : Cette conception encapsulée lisse élimine activement les points de pincement mécaniques dangereux causés par les chaînes lourdes exposées, les grands pignons en acier et les longues courroies d'entraînement. Il utilise également un fonctionnement basse tension remarquablement sûr dans l’ensemble du système.
• Résultat : Vous avez réussi à créer des environnements de maintenance exceptionnellement plus sûrs pour vos employés d'étage. Les employés d’entrepôt bénéficient d’une réduction significative et mesurable du bruit opérationnel ambiant. Les niveaux de décibels chutent remarquablement par rapport aux conduites pneumatiques traditionnelles et bruyantes. Cela maintient de manière proactive votre installation en expansion confortablement dans les limites strictes de conformité en matière de bruit de l'OSHA.

Réalités de mise en œuvre : risques d’adoption et compromis

Equiper une nouvelle ligne de manutention de dizaines de rouleaux motorisés individuels et de cartes de contrôle localisées entraîne indéniablement un coût matériel initial plus élevé. L’achat d’un gros moteur à courant alternatif central et d’une très longue courroie en caoutchouc semble souvent moins cher au départ lors de l’achat. Cependant, vous justifiez cette dépense d'investissement initiale (CAPEX) par des dépenses opérationnelles à long terme (OPEX) considérablement réduites. Vous réalisez également des économies d’énergie massives et vérifiables tout au long de la durée de vie opérationnelle active du système. Vous arrêtez fondamentalement de payer des tarifs élevés pour les services publics simplement pour déplacer continuellement des bandes transporteuses vides.

Maximiser ces énormes avantages opérationnels nécessite strictement une intégration appropriée d’un automate programmable (PLC). Vous devez mettre en œuvre correctement des cartes de contrôle localisées et des réseaux de capteurs très robustes. Il ne s’agit jamais d’une simple rénovation mécanique non guidée. Vous installez essentiellement un réseau informatique électrique intelligent à côté de votre matériel physique de manutention. Votre équipe d’ingénierie doit planifier méticuleusement les chutes de réseau, les câbles de communication et l’emplacement des alimentations CC locales. Les ingénieurs doivent cartographier soigneusement les zones d"automatisation logiques. Ils garantissent que le logiciel de contrôle principal sait exactement comment acheminer parfaitement les colis à travers les zones de détournement complexes de l"entrepôt.

Nous devons maintenir une stricte crédibilité objective en ce qui concerne les capacités techniques opérationnelles. Les unités DC décentralisées standard sont idéales pour les bacs de prélèvement en plastique, les cartons d"expédition et les palettes d"entrepôt légères standard. Cependant, ils peuvent ne pas convenir aux environnements de manutention de vrac extrêmement lourds. Le déplacement de matériaux miniers bruts et abrasifs, de bobines d"acier massives ou de pièces détachées lourdes et dentelées nécessite une ingénierie mécanique hautement spécialisée. Ces applications industrielles extrêmement lourdes ne relèvent généralement pas des paramètres de configuration DC décentralisés typiques.

Votre installation modernisée subira un changement fondamental et permanent de culture de maintenance. Les équipes opérationnelles s’éloignent rapidement de l’entretien mécanique traditionnel et compliqué. Vous arrêtez définitivement de lubrifier constamment les chaînes de transmission rouillées ou de tendre les courroies tendues et grinçantes. Au lieu de cela, votre équipe se tourne fortement vers la maintenance diagnostique électrique et numérique. Les techniciens consacrent leur temps précieux à dépanner intelligemment les cartes de contrôle en réseau. Ils utilisent des multimètres numériques et des ordinateurs portables de diagnostic au lieu de pistolets à graisse et de grosses clés industrielles en désordre.

Tenez compte de ces réalités fondamentales de mise en œuvre avant la mise à niveau :

1. Les coûts initiaux du matériel localisé sont nettement plus élevés que ceux des configurations héritées centralisées.
2. L’intégration de l’informatique industrielle et des réseaux de contrôle devient une exigence absolument obligatoire.
3. Les capacités nominales maximales de charge utile dictent strictement les limites spécifiques de votre application.
4. La maintenance quotidienne nécessite un état d’esprit de dépannage numérique qualifié et axé avant tout sur l’électricité.

Cadre d"évaluation : présélection des rouleaux motorisés appropriés

La sélection des bons composants de variateur CC nécessite une approche méthodique et axée avant tout sur l"ingénierie. Vous ne pouvez pas simplement deviner les spécifications ou faire correspondre les dimensions physiques uniquement. Nous vous recommandons fortement de suivre ces paramètres d’évaluation technique distincts pour garantir le succès opérationnel.

Profilage de charge (couple par rapport à la vitesse)

Vous devez rigoureusement adapter le rapport de transmission planétaire interne du rouleau au débit physique requis par votre installation. Nous mesurons ce débit en pieds par minute (FPM). De plus, vous devez vérifier la capacité de poids statique maximale de chaque zone mobile spécifique. Une boîte de vitesses interne à grande vitesse offre un excellent FPM mais sacrifie considérablement le couple de démarrage crucial. À l’inverse, une boîte de vitesses à couple élevé déplace les palettes lourdes sans effort mais fonctionne beaucoup plus lentement. Vous devez trouver l’équilibre mécanique parfait pour votre charge utile quotidienne spécifique. Nous vous recommandons fortement de tester d"abord physiquement votre carton opérationnel le plus lourd sur une zone prototype.

Sélection de tension (24 V contre 48 V CC)

Vous devez savoir exactement quand spécifier un système 24 V standard par rapport à un système moderne 48 V. Une architecture 24 V fonctionne parfaitement pour les lignes d’emballage de commerce électronique standard et légères. À l’inverse, vous devez sélectionner stratégiquement un système 48 V efficace pour les charges continues plus lourdes ou les palettes standard complètes. L"option 48 V subit des chutes de tension électrique nettement inférieures sur des trajets de convoyeur exceptionnellement longs. Il vous permet de placer les alimentations encombrantes beaucoup plus loin, ce qui permet d"économiser un temps d"installation important et des coûts de câblage en cuivre coûteux.

Évaluations environnementales (IP/Washdown)

Vous devez spécifier une construction en acier inoxydable durable et des indices de protection (IP) stricts lorsque la loi l"exige. Les entrepôts intérieurs standard à température contrôlée nécessitent généralement des indices IP54 standard pour bloquer la poussière courante en suspension dans l"air. Cependant, les centres de transformation des aliments et des boissons exigent des indices IP66 stricts ou supérieurs. Ces caractéristiques robustes garantissent que les composants électroniques internes sensibles survivent aux lavages chimiques quotidiens à haute pression. Ils restent absolument cruciaux pour le stockage frigorifique profond ou les normes strictes de conformité pharmaceutique.

Compatibilité du système de contrôle

Assurez-vous que les cartes de contrôle spécialisées du fournisseur de matériel spécifique s’intègrent de manière transparente. Ils doivent communiquer clairement et rapidement avec le système de contrôle d"entrepôt (WCS) existant de votre installation. Vous devez valider définitivement la compatibilité avec les protocoles de communication industriels standards que vous avez choisis. Les protocoles modernes les plus courants incluent EtherCAT, PROFINET et Modbus TCP. Ne pas vérifier cette compatibilité réseau entraîne d’importants retards d’intégration logicielle lors de la phase de mise en service finale.

Critères d’évaluation	Considération technique principale	Scénario opérationnel idéal
Rapport de vitesse et de couple	Adaptation de la puissance de la boîte de vitesses interne à la masse de charge maximale	Déplacer des palettes lourdes ou trier rapidement des bacs légers
Niveau de tension de fonctionnement	Choisir un réseau de distribution d"énergie 24 V CC ou 48 V CC	Déployer 48 V pour les longues lignes afin de minimiser les chutes de tension importantes
Indice IP/Lavage	Prévenir les dommages causés par la pénétration de liquides ou de poussières fines	Sélection d"IP66+ pour les zones de nettoyage chimique sanitaire de qualité alimentaire
Compatibilité du protocole	Correspondance aux normes EtherNet/IP, PROFINET ou EtherCAT	Assurer une intégration transparente dans les réseaux API centraux existants

Conclusion

Une unité d’entraînement décentralisée moderne n’est pas simplement un simple composant matériel mécanique. Il représente un changement architectural fondamental et permanent vers une manutention des matériaux véritablement intelligente et modulaire. Nous constatons que les systèmes traditionnels à fonctionnement continu disparaissent progressivement des centres de distribution modernes à l’échelle mondiale. Les installations exigent désormais strictement des équipements conçus pour une flexibilité modulaire absolue et un gaspillage d’énergie quotidien minimal.

Nous conseillons aux équipes d’ingénierie et d’exploitation de vérifier d’abord méticuleusement leurs dépenses actuelles en énergie électrique. Vous devez suivre avec précision vos temps d’arrêt quotidiens liés aux bourrages sur un mois opérationnel complet. Utilisez ces données objectives pour créer un modèle de retour sur investissement interne convaincant pour vos dirigeants. Une fois que vous comprenez réellement vos pertes par friction mécanique cachées, la décision devient incroyablement claire. Contactez dès aujourd’hui des spécialistes de l’intégration certifiés pour une consultation d’ingénierie approfondie. Demandez une fiche technique complète pour commencer à planifier formellement la mise à niveau de votre système décentralisé.

FAQ

Q : Pouvez-vous équiper des convoyeurs traditionnels de rouleaux motorisés ?

R : Oui, mais cela nécessite une planification initiale très minutieuse. Vous remplacez généralement des sections entières d’entraînement droit plutôt que de tenter un échange mécanique fragmentaire. Vous devez également acheminer un nouveau câblage CC basse tension et installer des cartes de contrôle décentralisées à côté de vos cadres mécaniques en acier existants.

Q : Quelle est la durée de vie prévue d’un rouleau motorisé à courant continu sans balais ?

R : Leur évaluation du temps moyen entre pannes (MTBF) est remarquablement excellente. Il s’évalue généralement facilement en dizaines de milliers d’heures de fonctionnement. Cependant, cette durée de vie impressionnante reste fortement tributaire du strict respect des limites de charge utile indiquées et de la bonne gestion du cycle de service continu.

Q : Les rouleaux motorisés nécessitent-ils du pneumatique ?

R : Non, ils éliminent complètement le besoin d’air comprimé centralisé. Ils font passer l’ensemble de votre ligne de manutention à un fonctionnement entièrement électrique hautement efficace. Cela supprime directement la maintenance mécanique complexe et le gaspillage d’énergie persistant fortement associés aux anciens vérins d’arrêt pneumatiques.

Q : Comment les rouleaux motorisés gèrent-ils les températures extrêmes dans les entrepôts frigorifiques ?

R : Ils fonctionnent exceptionnellement bien dans des environnements glacials lorsqu"ils sont correctement spécifiés par l"ingénierie. Les fabricants leur fournissent directement des lubrifiants spécifiques basse température et des roulements internes spécialisés. Cela empêche soigneusement la graisse interne de la boîte de vitesses de s"épaissir et de bloquer le moteur à courant continu dans les applications en dessous de zéro.
