Quelles options de communication sont importantes lors de la sélection des variateurs de moteurs industriels ?

La communication industrielle fonctionne rarement comme une simple réflexion informatique après coup. Il fonctionne comme une dépendance opérationnelle critique qui dicte l’efficacité globale de l’équipement (OEE). La façon dont les appareils communiquent définit les performances de l’ensemble de votre usine.

Les entraînements motorisés hautes performances ne parviennent pas à fournir des rendements élevés lorsqu'ils sont isolés. Des protocoles incompatibles conduisent à des prises de contact latentes avec l'automate. Ils provoquent de graves goulets d’étranglement en matière de données et des scénarios de dépannage incroyablement difficiles. Les ingénieurs ont souvent du mal à diagnostiquer les pannes intermittentes lorsque les réseaux ne peuvent pas gérer le trafic de base.

La sélection de la bonne interface de communication nécessite d"équilibrer votre architecture de contrôle existante, vos exigences spécifiques en matière de débit de données et votre évolutivité à long terme. Vous devez éviter de sur-concevoir des applications simples tout en sécurisant les applications complexes. Ce guide explore les protocoles, topologies et cadres de décision exacts dont vous avez besoin pour spécifier le matériel de réseau industriel en toute confiance.

Points clés à retenir

• L'Ethernet industriel moderne (PROFINET, EtherNet/IP, EtherCAT) fournit un contrôle déterministe et des données de diagnostic riches, mais les bus de terrain existants restent viables pour les applications simples à axe bas.
• Le choix du protocole impacte directement le temps d’intégration ; la compatibilité de l'écosystème natif réduit le besoin de dispositifs de passerelle et de mappage personnalisé.
• Les systèmes de manutention, en particulier ceux utilisant un entraînement à rouleaux motorisés, nécessitent des topologies de réseau spécifiques (comme la connexion en série) pour minimiser le câblage et la latence.
• La prise en compte dès le départ de la cybersécurité (isolation du réseau OT) et de l’accessibilité au diagnostic évite des mises à niveau coûteuses lors de la mise en service.

L’impact commercial de la connectivité Drive-to-PLC

Définir une communication industrielle réussie commence par des résultats clairs et mesurables. Une bonne connectivité accélère considérablement la vitesse de mise en service. Il garantit des temps de réponse déterministes pour un mouvement précis. Il garantit également une récupération rapide des pannes lorsque des anomalies surviennent. Les responsables doivent évaluer les réseaux en fonction de la rapidité avec laquelle les techniciens peuvent remplacer un nœud défaillant et reprendre la production.

Une mauvaise intégration entraîne de lourdes conséquences. Les goulots d"étranglement de l"intégration se manifestent par des retards frustrants dans les sondages. Les contrôleurs ont du mal à attendre les réponses du lecteur. Les incohérences entre les fiches de données électroniques (EDS) et les descriptions générales de station (GSD) provoquent des problèmes de configuration immédiats. Le décalage de conversion de protocole introduit une latence inacceptable dans les applications de tri à grande vitesse. Les passerelles reliant des réseaux incompatibles masquent souvent les pertes de communication sous-jacentes.

Nous devons changer notre perspective concernant les données opérationnelles. Traiter le trafic réseau comme de simples commandes « start/stop/speed » limite le potentiel du système. Les données constituent un atout puissant. Les réseaux modernes permettent une surveillance continue de l’état. Ils diffusent en direct les mesures de consommation de courant directement sur l"automate. Ils capturent des données thermiques pour les algorithmes de maintenance prédictive. Vous pouvez détecter l’usure mécanique bien avant que des pannes catastrophiques n’arrêtent votre ligne.

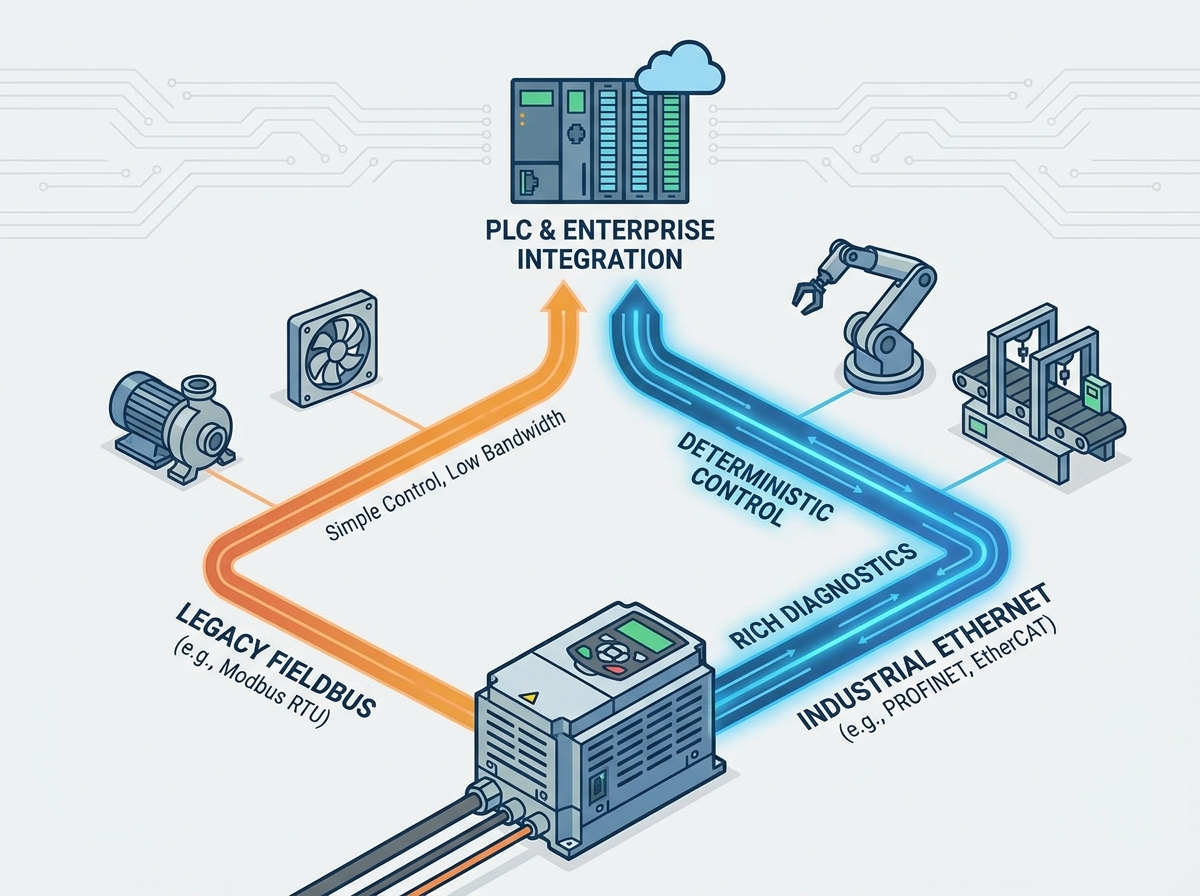

Évaluation du bus de terrain par rapport à l"Ethernet industriel dans les variateurs de moteur

Les ingénieurs débattent constamment des avantages des réseaux série existants par rapport aux protocoles Ethernet modernes. Les deux options remplissent des rôles distincts dans les ateliers de fabrication modernes. Comprendre leurs atouts inhérents évite des erreurs de spécification coûteuses.

Technologies de bus de terrain héritées

Des réseaux comme Modbus RTU, PROFIBUS et DeviceNet ont jeté les bases de l"automatisation. Ils offrent des coûts matériels incroyablement bas. Ils restent très fiables dans des environnements électriquement bruyants. La technologie Fieldbus fournit une bande passante suffisante pour le contrôle de vitesse de base du variateur de fréquence (VFD).

Cependant, les options héritées comportent des limitations strictes. Ils souffrent d’une bande passante très restreinte. Des débits en bauds plus lents empêchent un échange rapide de données. La mise à l"échelle de ces réseaux pour la synchronisation multi-axes s"avère exceptionnellement difficile. Ils ne peuvent pas gérer efficacement les charges utiles de diagnostic modernes.

Protocoles Ethernet industriels

PROFINET, EtherNet/IP, EtherCAT et Modbus TCP dominent les nouvelles installations d"équipements. Ils offrent une vitesse exceptionnellement élevée. Ils garantissent des performances déterministes cruciales pour les applications d"asservissement exigeantes. Ces protocoles prennent en charge des topologies de réseau complexes, notamment des structures en anneau, en étoile et en arborescence. Ils s"intègrent facilement dans des systèmes de surveillance d"usine plus larges.

Vous devez considérer les compromis. Ethernet nécessite un coût initial de composant plus élevé. Cela nécessite une gestion plus stricte de la sécurité IT/OT. Les câbles Ethernet standard présentent une susceptibilité potentielle aux interférences électromagnétiques (EMI) s"ils ne sont pas correctement protégés. Les planificateurs doivent acheminer soigneusement les câbles loin des lignes à haute tension.

Sélection basée sur les résultats

Adaptez votre choix de protocole directement aux exigences de précision. Utilisez Ethernet TCP/IP standard pour une surveillance simple de l"état. Déployez des protocoles Ethernet déterministes comme EtherCAT pour une synchronisation de mouvement au niveau de la microseconde. Alignez votre matériel sur les exigences réelles des processus plutôt que de rechercher aveuglément la norme disponible la plus rapide.

Topologies de communication pour la manutention et les convoyeurs

Les lignes de convoyeurs tentaculaires présentent un défi de contrôle distribué unique. Les armoires de commande centrales traditionnelles nécessitent des câbles massifs. Les installations de tri s’étendant sur des milliers de pieds carrés exigent des architectures plus intelligentes. La décentralisation de vos nœuds de contrôle réduit considérablement l"encombrement des panneaux.

L’intégration d’un entraînement à rouleaux motorisés transforme les configurations de manutention. Ces appareils comportent des nœuds de communication intégrés directement sur le matériel du rouleau. Ils éliminent les armoires VFD centralisées. Vous distribuez les renseignements directement au point d'action.

Les topologies en guirlande excellent dans ces environnements. Les réseaux de lignes connectent un rouleau directement au suivant. Cette structure réduit considérablement la longueur totale du câble. Cela simplifie le dépannage puisque les techniciens suivent une seule ligne physique. Cependant, une seule rupture de fil peut perturber les appareils en aval. Les ingénieurs atténuent ce risque en utilisant des topologies en anneau pour les zones critiques.

Les solutions émergentes à câble unique révolutionnent la vitesse d’installation. Des technologies telles que EtherCAT P consolident la fourniture d"énergie et les communications à haut débit en un seul câble. IO-Link répond à un objectif similaire pour les réseaux simples de capteurs et d"actionneurs. Ils fournissent des diagnostics continus sans tirer de lignes d"alimentation et de données séparées. Vous réduisez les coûts de main-d’œuvre d’installation tout en améliorant la visibilité des diagnostics sur les disques distribués.

Réalités de mise en œuvre : diagnostics, EMI et cybersécurité

Les usines du monde réel sont des environnements hostiles. Les équipements doivent survivre au bruit électrique et aux cybermenaces persistantes. Anticiper ces défis garantit une mise en service fluide et des opérations fiables à long terme.

Atténuation des défauts de communication

Les disques génèrent d’énormes quantités de bruit électrique. Les fréquences de commutation de l"onduleur créent des interférences électromagnétiques (EMI). Ce bruit corrompt fréquemment les paquets réseau. Vous évitez les erreurs courantes de délai d"attente entre le variateur et l"automate en éliminant les boucles de masse. Installez correctement les câbles à paire torsadée blindée. Assurez-vous que les bandes de mise à la terre entrent en contact avec le blindage du câble directement au point d"entrée de l"armoire. Séparez les fils de communication des câbles d"alimentation du moteur d"au moins huit pouces.

Transparence diagnostique

Des pannes de réseau se produiront inévitablement. La manière dont votre système signale ces défauts détermine la durée du temps d"arrêt. Évaluez les disques en fonction de leur transparence de diagnostic. Ils doivent transmettre des codes d"erreur clairs et en texte brut à l"automate ou à l"IHM. Les techniciens ne devraient jamais voir de codes hexadécimaux obscurs nécessitant des recherches manuelles. Des messages clairs tels que « Perte de phase sur le lecteur 4 » accélèrent instantanément les temps de réparation.

Conformité en matière de cybersécurité OT

La connexion des disques aux réseaux d’usine introduit de graves vulnérabilités en matière de sécurité. Les pirates ciblant les systèmes industriels exploitent souvent des appareils de terrain non sécurisés. Vous devez évaluer les modules de communication du variateur par rapport aux normes de sécurité industrielle modernes. La norme CEI 62443 fournit un cadre robuste pour sécuriser les réseaux d"automatisation.

L’hygiène du réseau reste non négociable. Désactivez les ports physiques inutilisés sur vos modules de communication. Utilisez des commutateurs industriels gérés pour mettre en œuvre des réseaux locaux virtuels (VLAN). Isolez entièrement les réseaux de disques du trafic informatique de l’entreprise. Cette séparation empêche les logiciels malveillants de s"introduire dans les environnements technologiques opérationnels.

Un cadre décisionnel pour spécifier les communications du lecteur

La sélection des interfaces de communication ne doit pas reposer sur des conjectures. Suivre une méthodologie structurée garantit l’alignement entre les capacités matérielles et les exigences des processus.

1. Étape 1 : Alignement de l'écosystème PLC. Mappez vos protocoles natifs sur le contrôleur maître. Les systèmes Rockwell et Allen-Bradley utilisent par défaut EtherNet/IP de manière native. Les environnements Siemens utilisent PROFINET de manière optimale. Les systèmes Beckhoff s'appuient fortement sur EtherCAT. Faire correspondre l'écosystème natif élimine les configurations de passerelle.
2. Étape 2 : Exigences en matière de bande passante et d’interrogation. Calculez soigneusement la charge utile de données attendue. Déterminez les temps de cycle exacts. L'application a-t-elle réellement besoin de taux de mise à jour de 1 ms pour un mouvement précis ? Un taux d'interrogation de 100 ms est-il suffisant pour un contrôle simple du ventilateur ? Une spécification excessive de la bande passante gaspille inutilement des ressources.
3. Étape 3 : Pérennité par rapport au coût. Évaluez l’importance accordée aux cartes de communication multiprotocoles ou modulaires. Les cartes modulaires permettent des modifications de réseau ultérieures sans remplacer l'ensemble du disque. Mettez cette flexibilité en balance avec le risque inhérent de dépendance vis-à-vis d’un fournisseur.
4. Étape 4 : Présélection. Créez une matrice d'évaluation des fournisseurs standardisée. Privilégiez l’intégration native. Vérifiez la disponibilité du support technique local pour la phase de mise en service. Vérifiez la disponibilité de blocs fonctionnels pré-écrits ou d’instructions complémentaires (AOI).

Conclusion

Le matériel de communication agit comme le système nerveux central du mouvement industriel. Traiter la sélection du réseau comme une tâche d’ingénierie essentielle permet d’éviter des retards de mise en service catastrophiques. Le bon choix d’interface libère de précieuses données de maintenance prédictive tout en garantissant une synchronisation parfaite.

Les ingénieurs doivent auditer de manière proactive les capacités actuelles de leur API. Passez en revue vos objectifs historiques d’enregistrement des données avant de finaliser les spécifications du variateur de vitesse. N"attendez pas la fin de la conception mécanique pour sélectionner les protocoles réseau.

Agissez tôt sur votre prochain projet. Consultez un intégrateur de systèmes spécialisé lors de la phase conceptuelle. Consultez les spécifications techniques détaillées pour les solutions de variateur compatibles. Assurez-vous que tous les appareils de votre réseau parlent couramment la même langue.

FAQ

Q : Puis-je exécuter plusieurs protocoles de communication sur le même réseau industriel ?

R : Oui, mais cela nécessite des commutateurs industriels gérés et une séparation minutieuse du réseau (VLAN) pour empêcher le trafic TCP/IP standard d"interrompre les paquets de contrôle de mouvement déterministes.

Q : Quelle est la différence entre Modbus RTU et Modbus TCP pour les variateurs de moteur ?

R : Modbus RTU fonctionne via des connexions série (RS-485), qui sont plus lentes mais résistantes au bruit. Modbus TCP encapsule le protocole sur Ethernet standard, offrant des vitesses nettement plus rapides et une intégration plus facile dans les réseaux d"usines modernes.

Q : Comment puis-je éviter la perte de communication entre mon automate et un VFD ?

R : Assurez-vous d"une séparation appropriée entre les câbles de communication basse tension et les câbles de moteur haute tension, utilisez des câbles à paire torsadée blindés, mettez correctement le variateur à la terre et vérifiez les paramètres de surveillance/d"expiration du réseau dans l"automate.

Q : IO-Link est-il adapté au contrôle du variateur de vitesse principal ?

R : IO-Link est très efficace pour le paramétrage et le diagnostic de composants simples (comme un entraînement à rouleaux motorisé ou un petit VFD), mais il lui manque la vitesse déterministe requise pour une synchronisation servo multi-axes de haute précision.
