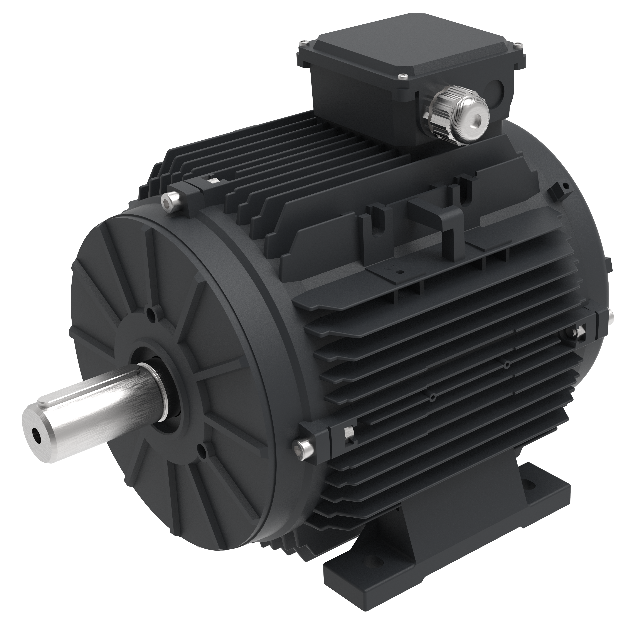

Le moteur T100 EC est un moteur synchrone à aimant permanent de type EC à cadre CEI 100 pour les équipements de ventilation et de traitement des fluides à vitesse variable. Le VFD restant à l"extérieur du moteur, les intégrateurs peuvent choisir leur marque de variateur préférée, centraliser les variateurs dans une armoire de commande et faire fonctionner plusieurs moteurs T100 EC à partir d"un seul variateur. Le côté moteur contient moins de composants électroniques, ce qui convient aux environnements d"installation exigeants. Deux variantes d"entrée sont disponibles : monophasée 200-277 V pour les sites sans alimentation triphasée et triphasée 360-460 V pour une sortie plus élevée. La plate-forme EC atteint un rendement IE5+, avec un rendement moteur uniquement de 90 à 96 % selon la norme CEI 60034-30-1.
Article | Variante monophasée 230 V | Variante triphasée 400 V |
|---|---|---|
Modèle | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
Couple nominal | 10 N·m | 11,3 N·m |
Puissance nominale | 1,88 kW à 1 800 tr/min | 3,79 kW à 3 200 tr/min |
Plage de vitesse | 600-1800 tr/min | 600-3200 tr/min |
Puissance d"entrée | 200-277 V, 50/60 Hz, monophasé | 360-460 V, 50/60 Hz, triphasé |
Courant nominal | 12,5 A à 1 800 tr/min | 7,8 A à 3 200 tr/min |
Efficacité totale du système de pointe | Env. 90 % (y compris les pertes VFD) | Env. 89,5 % (y compris les pertes VFD) |
Méthode de refroidissement | Ventilation forcée IC416 | Ventilation forcée IC416 |
Montage | Bride B34 | Bride B34 |
Indice de protection | IP55 (évolutif vers IP66) | IP55 (évolutif vers IP66) |
Température ambiante | -25°C à +40°C | -25°C à +40°C |
Le moteur T100 EC utilise un VFD externe plutôt qu"un variateur intégré. Un variateur central peut alimenter plusieurs moteurs T100 EC, et les intégrateurs peuvent standardiser sur une marque de variateur et une disposition d"armoire choisies. Une assistance à la sélection du lecteur est disponible via notre équipe technique avant-vente.
La plate-forme EC sur laquelle le moteur T100 EC est construit atteint un rendement IE5+, avec des rendements du moteur uniquement de 90 à 96 %. L"efficacité totale maximale mesurée du système, y compris les pertes VFD, est d"environ 90 pour cent pour la variante monophasée et de 89,5 pour cent pour la variante triphasée, aux points de fonctionnement indiqués dans le tableau des spécifications.
La plate-forme EC prend en charge deux bandes de vitesse basées sur la connexion : étoile (Y) à 100-1 800 tr/min et triangle à 300-3 600 tr/min sur toute la série. Les variantes livrées fonctionnent dans les limites indiquées dans le tableau, 600 à 1 800 tr/min pour l"unité monophasée et 600 à 3 200 tr/min pour l"unité triphasée, couvrant à la fois les fonctions de ventilateur à faible vitesse, à couple élevé et à vitesse plus élevée.
Les dimensions de montage sont conformes aux normes de cadre CEI 100 et l"arbre de 28 mm utilise une rainure de clavette CEI standard. Un moteur AC à châssis IEC 100 existant peut être remplacé sans plaque d"adaptation, à condition qu"un VFD externe soit installé.
Les variantes actuelles du moteur T100 EC utilisent un montage sur bride B34. La série plus large prend en charge les modèles B3, B30, B14, B5, B34, B35, B14B et B5R, et les pieds des variantes montées sur pieds sont amovibles. Confirmez l"arrangement lors de la commande.
L"extension d"arbre de 28 mm est dotée d"une rainure de clavette standard CEI. Des dessins d"installation en deux dimensions et en trois dimensions sont disponibles sur demande pour vérifier le jeu de la roue et l"ajustement des brides.
Le moteur T100 EC utilise une ventilation forcée IC416 et n"est pas auto-ventilé sur toute sa plage de vitesse. Les installateurs doivent vérifier le débit d"air sur le moteur à la vitesse de fonctionnement la plus basse.
Le moteur T100 EC est utilisé dans les ventilateurs de climatisation centrale, la ventilation du bétail, les ventilateurs d"entrepôts frigorifiques, le refroidissement des centres de données, les ventilateurs industriels, les pompes à eau, les équipements de dépoussiérage et les rénovations de moteurs à courant alternatif. La variante monophasée convient aux sites sans alimentation triphasée ; la variante triphasée convient aux tâches de puissance plus élevée.
La tension, la vitesse, le diamètre de l"arbre, le montage, la méthode de contrôle, la longueur du câble et les connecteurs peuvent être personnalisés, et la fabrication OEM est proposée aux clients industriels et aux entreprises. La plateforme EC s"étend jusqu"à 30 kW. Pour des températures ambiantes comprises entre -25°C et +40°C, un modèle personnalisé est disponible et des marques de roulements peuvent être spécifiées.
Non. Le moteur T100 EC est un PMSM de type EC et doit être associé à un VFD externe. Un variateur peut faire fonctionner plusieurs moteurs T100 EC ; contactez notre équipe technique pour le dimensionnement du disque.
La variante monophasée fonctionne sur 200-277 V et délivre 1,88 kW à 1 800 tr/min, tandis que la variante triphasée fonctionne sur 360-460 V et délivre 3,79 kW à 3 200 tr/min. Les valeurs complètes apparaissent dans le tableau des spécifications.
Oui. Ses dimensions de montage et son arbre claveté de 28 mm sont conformes aux normes de cadre CEI 100, aucune plaque d"adaptation n"est donc requise. Un VFD externe et le câblage de commande correspondant doivent être ajoutés.
Le moteur T100 EC est certifié CE et ETL. La garantie est de 12 mois à compter de la réception pour les commandes nationales et de 18 mois à compter de l"expédition pour les commandes à l"étranger.
