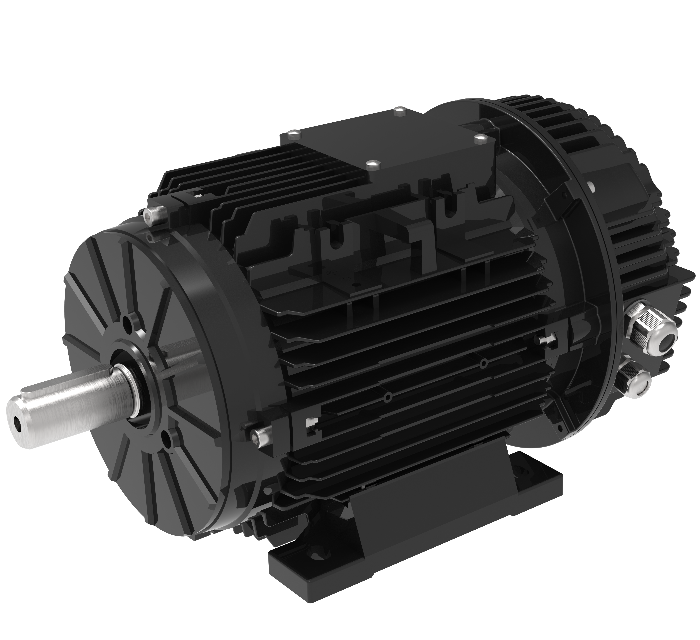

Le variateur étant placé à l"intérieur du moteur, le moteur VFD intégré T100ECI ne nécessite aucun VFD externe, armoire de variateur ou câble blindé : un jeu de câbles connecte l"alimentation et le contrôle, réduit l"espace du panneau et les étapes de mise en service. La conception PMSM à rotor interne offre des aimants en néodyme fer bore ou ferrite, une régulation de couple constant sur 600-3 000 tr/min et une efficacité UE IE5 selon la norme CEI 60034-30-1, équivalente à la classe 1 chinoise. La plate-forme ECI atteint jusqu"à 5 kW.
Article | Valeur |
|---|---|
Plage de puissance | 0,63-3,58 kW (cadre CEI 100) |
Couple nominal (variante représentative) | 10 N·m |
Puissance nominale (variante représentative) | 3,14 kW à 3 000 tr/min |
Puissance d"entrée | 360-460 V, 50/60 Hz, triphasé |
Plage de vitesse | 600-3000 tr/min |
Efficacité | Jusqu"à 91,9 % à 3 000 tr/min (efficacité totale du système, y compris les pertes VFD) |
Classe d"efficacité énergétique | IE5 (CEI 60034-30-1) |
Indice de protection | IP55-IP66 |
Modes de contrôle | Modbus RS485, 0-10 V, PWM |
Fonctions de protection | Surintensité, blocage du rotor, perte de phase, surchauffe IPM, démarrage par vent inversé |
Température ambiante | -25°C à +40°C |
Montage | B3, B14, B5 ; pieds amovibles ; tous les types de montage standard CEI pris en charge |
Rallonge d"arbre | Diamètre 28 mm, longueur de tige 60 mm |
Certification / Garantie | CE/ETL ; 12 mois au pays (18 mois à l"étranger) |
Le moteur VFD intégré T100ECI supprime le variateur externe, l"armoire, le câble blindé et le câblage séparé ; il fonctionne après la connexion du câble, réduisant ainsi le coût du panneau de commande et les points de câblage sur les projets multi-ventilateurs.
À 3 000 tr/min, le moteur T100ECI ECI atteint un rendement total du système mesuré allant jusqu"à 91,9 %, y compris les pertes VFD — des performances complètes du moteur et du variateur, et non un chiffre uniquement pour le moteur. Il est classé IE5 selon la norme CEI 60034-30-1 et, selon les comparaisons des fabricants, consomme 15 à 20 % d"énergie en moins que les moteurs CA IE2/IE3 pour des fonctions de ventilateur et de pompe équivalentes.
Le moteur d"entraînement intégré T100ECI accepte 0-10 V, PWM et Modbus RS485 pour les contrôleurs de ventilateurs EC et les systèmes de gestion de bâtiment ; plusieurs moteurs VFD intégrés T100ECI en cascade sur un bus RS485 pour le contrôle de groupe dans les bâtiments d"élevage ou les centres de données.
Cinq fonctions protègent le moteur T100ECI ECI : surintensité, blocage du rotor, perte de phase, surchauffe IPM et démarrage par vent inverse. La conception sans balais ne comporte aucune pièce de collecteur portable et le service S1 avec ventilation forcée permet un fonctionnement ininterrompu.
Le moteur VFD intégré T100ECI offre un montage sur pied B3, face B14 ou bride B5 avec pieds amovibles. La série T prend en charge tous les types de montage CEI (B3, B30, B14, B5, B34, B35, B14B, B5R) et les dimensions CEI 100 permettent le remplacement du moteur CA sur place sans plaque d"adaptation.

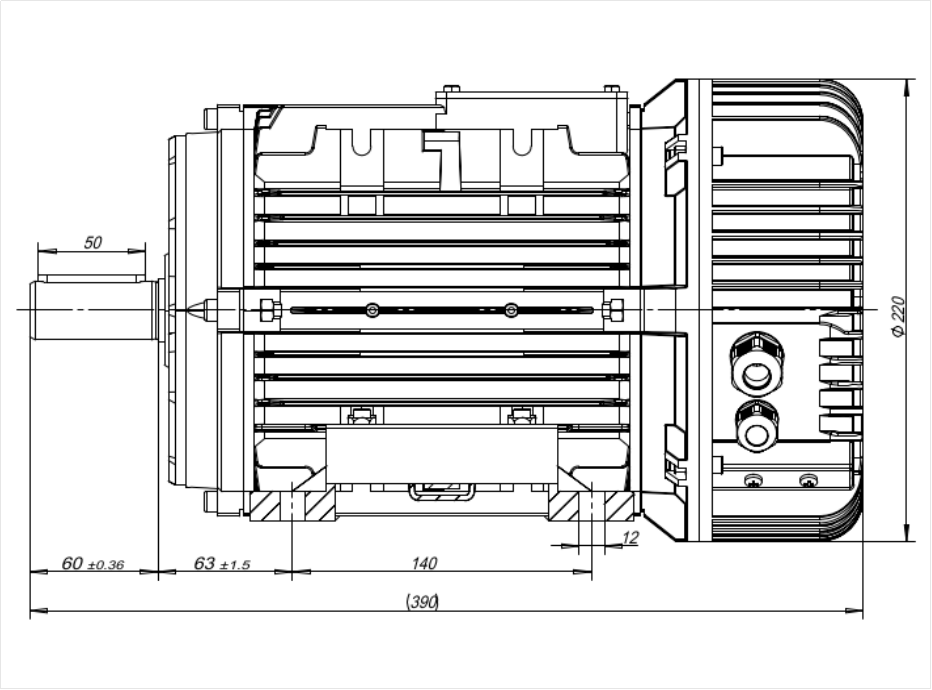

L"extension d"arbre mesure 28 mm de diamètre et 60 mm de longueur avec une rainure de clavette IEC ; le dessin indique une longueur de clé de 50 mm, une longueur totale d"environ 390 mm et un diamètre arrière de Ø220 mm.
Dimension | Valeur |
|---|---|
Longueur de clé (légende de l"arbre supérieur) | 50 mm |
Longueur d"extension d"arbre | 60 ±0,36 mm |
Partie avant | 63 ±1,5 mm |
Section centrale entre les lignes de référence de montage | 140 millimètres |
Partie arrière | 12 millimètres |
Longueur hors tout (dimension de référence) | (390) millimètre |
Diamètre extérieur arrière | Ø220mm |
Les valeurs sont en millimètres ; les chiffres entre parenthèses sont des dimensions de référence. Veuillez vérifier le dessin 2D/3D certifié avant l"installation.
Chaque moteur d"entraînement intégré T100ECI comprend des câbles d"alimentation et de commande de 1,5 m, une protection IP55 (extensible à IP66) et un fonctionnement de -25°C à +40°C ; des modèles personnalisés et des dessins 2D/3D sont disponibles sur demande.
Le moteur VFD intégré T100ECI est conçu pour des charges continues de ventilateurs et de pompes : ventilateurs de ventilation pour bétail, ventilateurs de climatisation centrale intérieure et extérieure, refroidissement d"armoires, ventilateurs d"entreposage frigorifique, refroidissement de centres de données, ventilateurs industriels, pompes à eau, équipement de dépoussiérage et rénovations d"économie d"énergie de moteur à courant alternatif.
La tension, la vitesse, le diamètre de l"arbre, le montage, le mode de contrôle, la longueur du câble, les connecteurs et la marque du roulement sont personnalisables sur le moteur ECI T100ECI, et la fabrication OEM pour les marques d"équipement est standard. Les clients industriels peuvent envoyer des données sur les points de service à notre équipe avant-vente ; Les moteurs VFD intégrés T100ECI personnalisés couvrent des températures ambiantes extérieures de -25°C à +40°C.
Non. Le moteur ECI T100ECI intègre le variateur à l’intérieur du boîtier ; seuls les câbles d"alimentation et de commande se connectent au moteur, sans entraînement externe ni câble blindé.
La variante représentative du cadre CEI 100 fonctionne sur une entrée triphasée de 360 à 460 V, 50/60 Hz, couvre 0,63 à 3,58 kW et régule plus de 600 à 3 000 tr/min ; d"autres tensions sont personnalisables.
Oui. Le moteur d"entraînement intégré T100ECI prend en charge 0-10 V, PWM et Modbus RS485, et plusieurs moteurs T100ECI ECI en cascade sur un bus RS485 via un système de gestion de bâtiment ou un contrôleur de ventilateur.
Le moteur VFD intégré T100ECI est certifié CE et ETL : 12 mois à compter de la réception dans le pays et 18 mois à compter de l"expédition pour les commandes à l"étranger, en Europe, en Amérique du Nord, en Amérique du Sud et en Australie.
