T132ECI

Présentation du moteur EC à entraînement intégré T132ECI

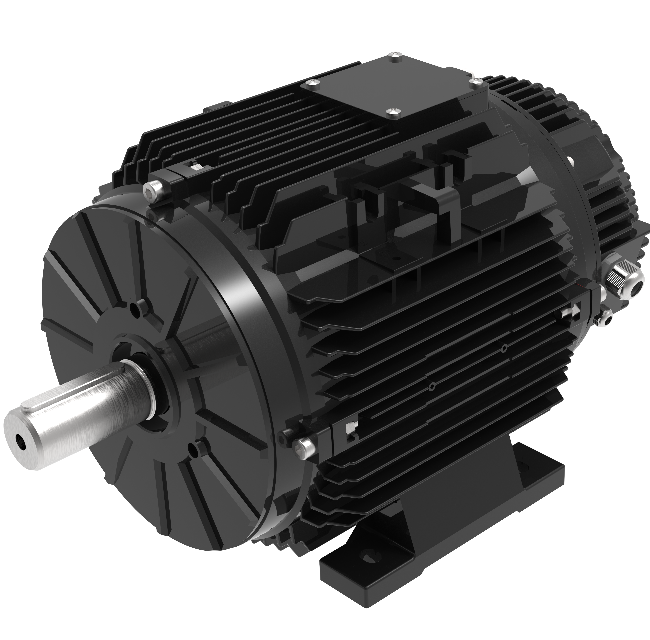

Le moteur EC à entraînement intégré T132ECI est le modèle à couple élevé de la gamme ECI de la série T. Il combine un moteur synchrone à aimant permanent (PMSM) à cadre CEI 132 avec un variateur de fréquence intégré à l"intérieur du boîtier du moteur, éliminant ainsi le besoin d"une armoire de variateur externe, d"un câble moteur blindé ou d"un câblage de variateur séparé. La variante représentative délivre un couple nominal de 35 N·m sur une plage de couple constant de 100 à 900 tr/min et 3,3 kW à 900 tr/min, de sorte que les ventilateurs de grand diamètre peuvent être entraînés directement sans boîte de vitesses ni courroie. Il répond à l"efficacité IE5 selon la norme CEI 60034-30-1, enregistre une efficacité système maximale de 88,3 % à 900 tr/min, pertes d"entraînement comprises, et fonctionne à partir d"une alimentation triphasée de 360 ​​à 460 V, 50/60 Hz.

Spécifications clés du moteur EC à entraînement intégré T132ECI

Avantages en termes de performances du moteur EC à entraînement intégré T132ECI

Couple à entraînement direct à basse vitesse

Le T132ECI délivre un couple nominal de 35 N·m de 100 à 900 tr/min, permettant à une roue axiale ou centrifuge de grand diamètre de se monter directement sur l"arbre. Cela supprime la boîte de vitesses ou l"entraînement par courroie utilisé dans les trains de ventilateurs conventionnels et réduit le nombre de pièces d"usure.

Efficacité IE5 mesurée à basse vitesse

À 900 tr/min, le moteur enregistre un rendement total maximal du système de 88,3 %, mesuré au point nominal, y compris les pertes d"entraînement. C"est à basse vitesse et à charge élevée que les moteurs à induction AC affichent leur plus faible efficacité ; le T132ECI est classé IE5 selon la norme CEI 60034-30-1 dans cette gamme.

Entraînement intégré avec contrôle de groupe

Avec le variateur intégré, chaque moteur nécessite un câble d"alimentation et un câble de commande. Il accepte le contrôle 0-10 V, PWM et Modbus RS485, et plusieurs moteurs peuvent partager un bus RS485 pour le contrôle groupé de la ventilation des bâtiments d"élevage ou de la circulation de l"air des entrepôts frigorifiques.

Protection intégrée pour un fonctionnement sans surveillance

Le variateur offre une protection contre les surintensités, le blocage du rotor, la perte de phase, la surchauffe IPM et le démarrage par vent inverse. Classé service continu S1 avec un rotor sans balais, il prend en charge les flottes de ventilateurs sans surveillance avec une maintenance programmée limitée.

Installation et montage du moteur EC à entraînement intégré T132ECI

Configurations de montage

Le montage sur pied B3 est standard ; Le montage sur brides B5 et B14 est facultatif et les pieds sont amovibles. Les dimensions sont conformes aux normes CEI, de sorte qu"un moteur AC à cadre CEI 132 peut être remplacé en position sans plaque d"adaptation ; la série prend en charge toutes les configurations de montage CEI.

Dimensions de l"arbre et du contour

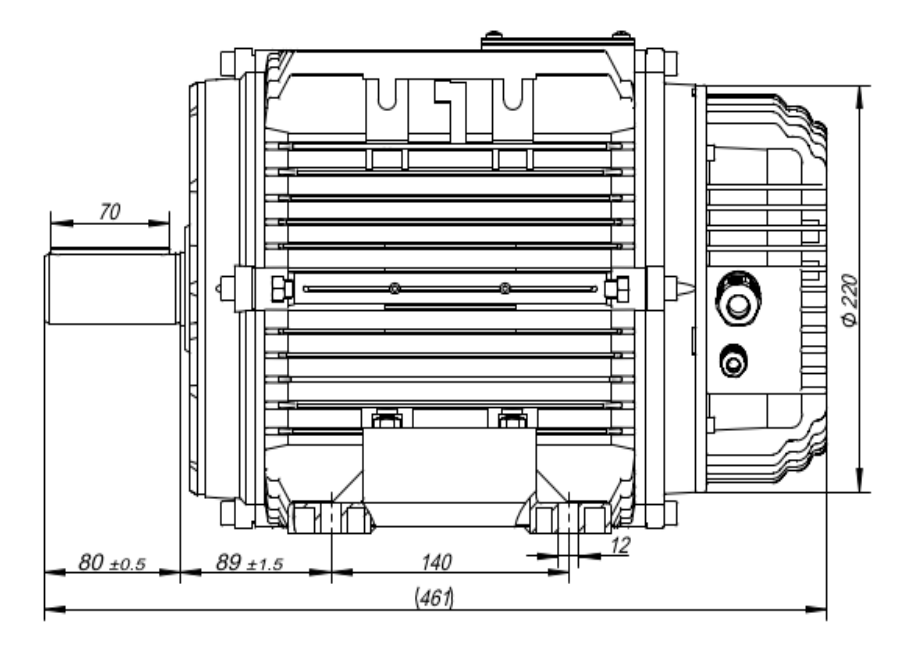

L"extension d"arbre mesure 38 mm de diamètre avec une extrémité d"arbre filetée M12. Le tableau répertorie le contour et les dimensions de montage du dessin d"installation. Chaque moteur comprend un câble d"alimentation de 1,5 m et un câble de commande de 1,5 m ; Des dessins 2D et 3D sont disponibles sur demande.

Évaluations de refroidissement et environnementales

Le T132ECI utilise un refroidissement TEAO avec une vitesse d"air minimale de 3 m/s. La protection IP55 est standard et peut être évolutive vers IP66, et la plage ambiante standard est de -25°C à +40°C, avec des modèles personnalisés disponibles en dehors.

Applications pour le moteur EC à entraînement intégré T132ECI

Le T132ECI est sélectionné pour les tâches de ventilateurs et de pompes à couple élevé et à faible vitesse : grands ventilateurs de ventilation pour bétail, ventilateurs d"entrepôts frigorifiques, refroidissement de centres de données, ventilateurs industriels, équipements de dépoussiérage et pompes à eau. Ses dimensions conformes à la norme CEI prennent également en charge les mises à niveau de moteurs à courant alternatif selon le cadre CEI 132.

Services de personnalisation et OEM pour le moteur EC à entraînement intégré T132ECI

La tension, la vitesse, le diamètre de l"arbre, la disposition de montage, la méthode de contrôle, la longueur du câble et le type de connecteur peuvent être personnalisés, avec une fabrication OEM disponible. Des marques de roulements peuvent être spécifiées et des modèles personnalisés sont proposés pour des températures ambiantes comprises entre -25°C et +40°C.

FAQ sur le moteur EC à entraînement intégré T132ECI

Le moteur EC à entraînement intégré T132ECI comprend-il un VFD ?

Oui. Le variateur est intégré dans le boîtier du moteur, donc aucun VFD externe, armoire de variateur ou câble blindé n"est requis.

Quelle plage de couple et de vitesse le T132ECI offre-t-il ?

La variante représentative est évaluée à 35 N·m sur une plage de couple constant de 100 à 900 tr/min, avec une puissance nominale de 3,3 kW à 900 tr/min.

Le T132ECI peut-il piloter un gros ventilateur sans boîte de vitesses ?

Oui. Sa sortie à basse vitesse de 35 N·m permet le couplage direct de roues de grand diamètre, retirant la boîte de vitesses ou la courroie du train de ventilation.

Quelle tension d"alimentation le T132ECI nécessite-t-il ?

Il fonctionne sur une alimentation triphasée de 360 ​​à 460 V, 50/60 Hz.

Le T132ECI peut-il remplacer un moteur AC à châssis IEC 132 ?

Oui. Les dimensions conformes à la norme CEI, le montage sur pied B3 et les options de bride B5/B14 permettent un remplacement sur place sans plaque d"adaptation.

Quelles certifications et garanties s"appliquent ?

Il porte les certifications CE et ETL. La garantie est de 12 mois à compter de la réception dans le pays et de 18 mois à compter de l"expédition pour les commandes à l"étranger.
