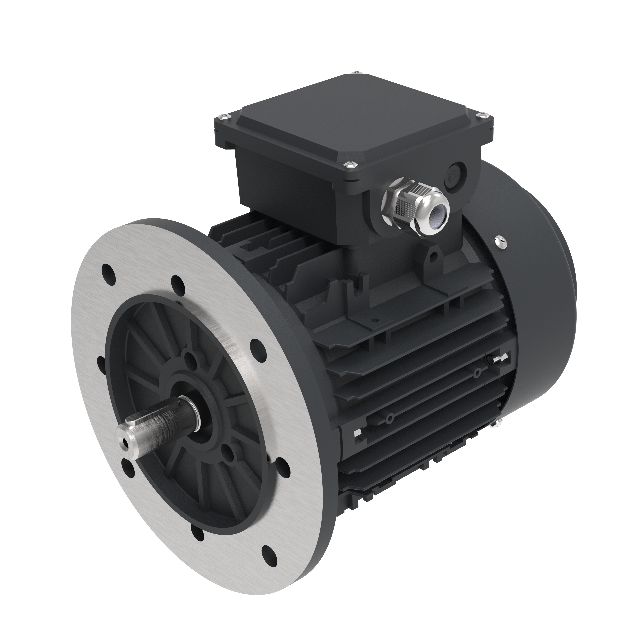

Le moteur EC T71EC est le moteur EC le plus compact de la série T, construit sur un châssis IEC 71. Avec un diamètre de cadre d"environ 139 mm et une longueur totale de 249 mm, il délivre 0,45 kW à 3 600 tr/min dans un encombrement conçu pour les installations limitées en espace. En tant que moteur synchrone à aimant permanent EC (à commande externe), il fonctionne avec un entraînement à fréquence variable (VFD) externe, permettant aux intégrateurs de systèmes de sélectionner leur marque d"entraînement préférée et de configurer des configurations multi-moteurs à partir d"une seule unité d"entraînement. Le moteur accepte une entrée monophasée de 200 à 277 V à 50/60 Hz, adapté aux sites résidentiels et commerciaux légers sans alimentation triphasée.
Article | Valeur |
|---|---|
Couple nominal | 1,2 N·m |
Puissance nominale | 0,45 kW à 3 600 tr/min |
Plage de vitesse | 600-3600 tr/min |
Puissance d"entrée | 200-277 V, 50/60 Hz, monophasé |
Courant nominal | 3,2 A à 3 600 tr/min |
Efficacité | 87,6 % à 3 600 tr/min (efficacité totale du système, y compris les pertes VFD) |
Indice de protection | IP55 (évolutif vers IP66) |
Isolation / Service | Isolation classe F/B, service continu S1 |
Température ambiante | -25°C à +40°C |
Méthode de refroidissement | TEAO, vitesse minimale de l"air 1 m/s |
Montage | Norme B3 ; B5/B14 en option ; pieds amovibles |
Rallonge d"arbre | Diamètre 14 mm, longueur d"arbre 22 mm, rainure de clavette 5 mm |
Attestation | CE/ETL |
Le moteur T71EC EC fonctionne sur une plage de vitesses de 600 à 3 600 tr/min, ce qui lui permet d"entraîner des roues de petit diamètre dans les unités de purification d"air, les systèmes d"air frais et les ventilateurs de refroidissement d"armoires. Le châssis CEI 71 est la plus petite taille de châssis de la plateforme EC série T.
Au point de fonctionnement nominal de 3 600 tr/min, le moteur T71EC EC atteint un rendement total du système mesuré de 87,6 %, pertes VFD comprises. La plate-forme EC sur laquelle est basé le T71EC atteint les niveaux d"efficacité énergétique IE5+, avec des rendements du moteur uniquement de la plate-forme allant de 90 % à 96 %.
Le moteur T71EC EC accepte une entrée monophasée de 200 à 277 V, éliminant ainsi le besoin d"une infrastructure électrique triphasée dans les projets de rénovation et les installations distribuées telles que le CVC résidentiel et la petite ventilation commerciale.
La conception synchrone à aimant permanent n"utilise aucun balai ou composant de collecteur portable, ce qui réduit les besoins de maintenance programmée par rapport aux moteurs à courant continu à balais et aux moteurs à courant alternatif à pôles ombragés.
Le moteur T71EC EC est fourni en standard avec un montage sur pied B3, avec un montage sur bride B5 et B14 disponible en option. Les pieds sont amovibles pour permettre une intégration flexible dans des boîtiers personnalisés. Toutes les dimensions de montage sont conformes aux normes de cadre CEI 71, permettant au T71EC de remplacer directement les moteurs CA à cadre CEI 71 existants dans les projets de rénovation économes en énergie sans plaque d"adaptation.
L"extension d"arbre a un diamètre de 14 mm, une longueur de 22 mm et une rainure de clavette de 5 mm, avec un trou fileté M5 à l"extrémité de l"arbre. La hauteur du centre de la tige est de 71 mm et l"espacement des trous de pied est de 112 mm. Le moteur est fourni en standard avec des câbles d"alimentation de 1,5 m et de commande de 1,5 m, et des dessins d"installation 2D/3D sont disponibles sur demande.
Le moteur T71EC EC utilise un refroidissement TEAO (Totally Enclosed Air Over), nécessitant une vitesse d"air minimale de 1 m/s sur la surface du moteur. Il bénéficie en standard d"un indice de protection IP55, évolutif jusqu"à IP66. La plage de température ambiante de fonctionnement standard est de -25 °C à +40 °C ; des modèles personnalisés sont disponibles pour des températures en dehors de cette plage.
Le moteur T71EC EC est conçu pour les applications de ventilateurs et de soufflantes de faible puissance et dans un espace limité, notamment les équipements de purification de l"air, les systèmes de ventilation d"air frais, les ventilateurs de refroidissement d"armoires, les petits ventilateurs CVC et les unités de ventilation commerciales légères. Ses dimensions de montage conformes à la norme CEI prennent également en charge les mises à niveau économes en énergie en remplacement des moteurs à induction CA à cadre CEI 71 existants.
Une personnalisation complète est disponible, notamment la tension, la vitesse, le diamètre de l"arbre, la méthode de montage, la méthode de contrôle, la longueur du câble et le type de connecteur. Les services de fabrication OEM sont proposés aux clients industriels et aux entreprises. La marque du roulement peut également être spécifiée selon les exigences du client.
Un moteur EC nécessite un variateur de fréquence (VFD) externe pour fonctionner, avec une puissance de plate-forme maximale de 30 kW. Un moteur ECI a le VFD intégré à l"intérieur du carter du moteur, avec une puissance de plate-forme maximale de 5 kW. Le T71EC est un moteur EC et doit être associé à un VFD externe.
Non. Le moteur EC T71EC est un moteur de type EC qui nécessite un VFD externe. Les intégrateurs de systèmes peuvent sélectionner leur marque de VFD préférée, et un VFD peut être configuré pour piloter plusieurs moteurs T71EC.
Oui. Les dimensions de montage du moteur T71EC EC sont conformes aux normes de cadre CEI 71, y compris le montage sur pied B3 avec un espacement des trous de pied de 112 mm et une hauteur de centre d"arbre de 71 mm. Il peut remplacer directement un moteur AC à cadre IEC 71 sans plaque d"adaptation, à condition qu"un VFD externe soit installé.
La garantie est de 12 mois à compter de la date de réception pour les commandes nationales et de 18 mois à compter de la date d"expédition pour les commandes à l"étranger. Le moteur T71EC EC est certifié CE et ETL et est vendu sur les marchés d"Europe, d"Amérique du Nord, d"Amérique du Sud et d"Australie.
