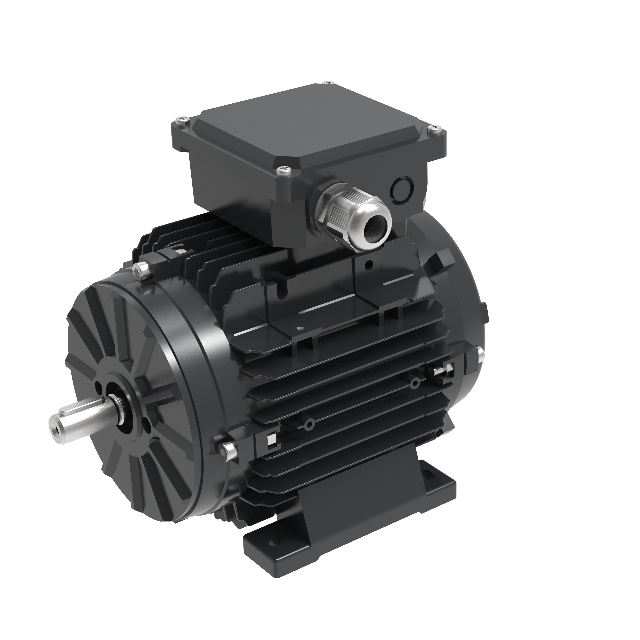

Le moteur EC à entraînement intégré T71ECI est le modèle à entraînement intégré le plus compact de la série T. Il associe un moteur synchrone à aimant permanent à cadre CEI 71 avec un variateur de fréquence intégré au boîtier et fonctionne à partir d"une alimentation monophasée 200-277 V, 50/60 Hz. La série couvre 0,19-1,0 kW ; la variante représentative est évaluée à 1,0 kW à 3 000 tr/min avec un couple de 3,2 N·m et une plage de 600 à 3 000 tr/min. Avec un diamètre de cadre d"environ 136 mm et une longueur totale de 249 mm, il est conçu pour les équipements à espace limité. Il est conforme à IE5 selon la norme CEI 60034-30-1 et atteint une efficacité système maximale de 88,6 % à 3 000 tr/min, pertes de disque comprises.
Article | Valeur |
|---|---|
Plage de puissance | 0,19-1,0 kW (cadre CEI 71) |
Couple nominal (variante représentative) | 3,2 N·m |
Puissance nominale (variante représentative) | 1,0 kW à 3 000 tr/min |
Puissance d"entrée | 200-277 V, 50/60 Hz, monophasé |
Plage de vitesse | 600-3000 tr/min |
Efficacité | Jusqu"à 88,6 % à 3 000 tr/min (efficacité totale du système, y compris les pertes d"entraînement) |
Classe d"efficacité énergétique | IE5 (CEI 60034-30-1) |
Classe de protection | IP55-IP66 |
Modes de contrôle | Modbus RS485, 0-10 V, PWM |
Fonctions de protection | Surintensité, blocage du rotor, perte de phase, surchauffe IPM, démarrage par vent inversé |
Température ambiante | -25°C à +40°C |
Méthode de refroidissement | TEAO, vitesse minimale de l"air 1 m/s |
Montage | Norme B3 ; B5/B14 en option ; pieds amovibles |
Rallonge d"arbre | Diamètre 14 mm, longueur 22 mm, rainure de clavette 5 mm |
Certification / Garantie | CE/ETL ; 12 mois (18 mois à l"étranger) |

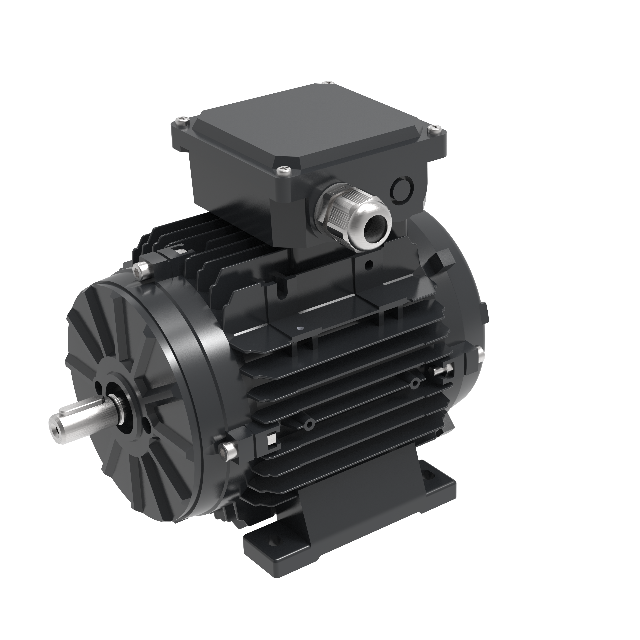

Le plus petit moteur à entraînement intégré de la série T, le T71ECI mesure 249 mm de long avec un diamètre de cadre d"environ 136 mm. Il s"adapte aux équipements avec un espace moteur limité, notamment les purificateurs d"air, les unités d"air frais, les ventilateurs de refroidissement d"armoires et les petits ventilateurs CVC.
Il fonctionne directement à partir d"une alimentation monophasée 200-277 V, 50/60 Hz, de sorte que les sites sans infrastructure triphasée ne nécessitent aucune mise à niveau électrique.
À 3 000 tr/min, il atteint un rendement total maximal du système de 88,6 %, pertes d"entraînement comprises, et est classé IE5 selon la norme CEI 60034-30-1. Les données de comparaison du fabricant indiquent des économies d"énergie de 15 à 20 % par rapport aux moteurs AC IE2/IE3 pour des fonctions de ventilateur et de pompe comparables.
Il prend en charge le contrôle 0-10 V, PWM et Modbus RS485 et comprend une protection contre les surintensités, le blocage du rotor, la perte de phase, la surchauffe IPM et le démarrage par vent inverse. La conception sans balais ne comporte aucune pièce de collecteur portable.
Le montage sur pied B3 est standard ; Le montage sur brides B5 et B14 est facultatif et les pieds sont amovibles. Les dimensions du cadre CEI 71 permettent le remplacement direct sur place d"un moteur CA CEI 71 sans plaque d"adaptation.

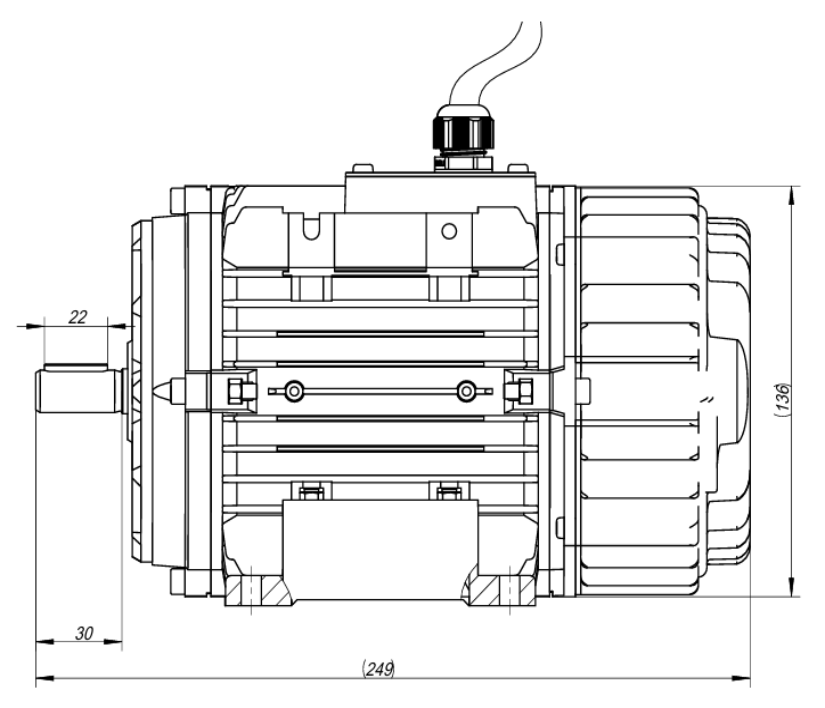

L"extension d"arbre mesure 14 mm de diamètre et 22 mm de longueur avec une rainure de clavette de 5 mm et un trou de fixation d"extrémité d"arbre M5. Le tableau répertorie les dimensions du dessin d"installation. Un câble d"alimentation de 1,5 m et un câble de commande de 1,5 m sont standard ; Des dessins 2D et 3D sont disponibles sur demande.
Dimension | Valeur |
|---|---|
Longueur totale | 249 millimètres |
Diamètre extérieur du cadre | Ø136 mm |
Hauteur totale | 173 millimètres |
Hauteur centrale de l"arbre | 71 millimètres |
Extension d"arbre à la face du moyeu | 22 mm |
Extension d"arbre vers la face de la bride | 30 millimètres |
Espacement des trous pour les pieds | 112 millimètres |
Largeur du pied | 140 millimètres |
Le T71ECI utilise le refroidissement TEAO avec une vitesse d"air minimale de 1 m/s. IP55 est standard et peut être mis à niveau vers IP66 ; la plage ambiante standard est de -25°C à +40°C, avec des modèles personnalisés disponibles au-delà.
Le T71ECI est sélectionné pour les équipements de ventilateurs et de pompes compacts et de faible puissance : unités de purification de l"air et d"air frais, ventilateurs de refroidissement d"armoires, ventilation du petit bétail, ventilateurs CVC et pompes à eau compactes. Le variateur intégré supprime le câblage externe du VFD et l"alimentation monophasée prend en charge les projets de modernisation et les installations distribuées. Ses dimensions conformes à la norme CEI prennent également en charge les mises à niveau de moteurs à courant alternatif selon le cadre CEI 71.
La tension, la vitesse, le diamètre de l"arbre, le montage, la méthode de contrôle, la longueur du câble et le type de connecteur peuvent être personnalisés, avec une fabrication OEM disponible. Les entrées de contrôle se connectent aux contrôleurs de ventilateur EC standard et aux systèmes de gestion de bâtiment. Des marques de roulements peuvent être spécifiées et des modèles personnalisés sont proposés pour des températures ambiantes comprises entre -25°C et +40°C.
Oui. Le variateur est intégré dans le boîtier, donc aucun VFD externe, armoire de variateur ou câble blindé n"est requis.
La série couvre 0,19-1,0 kW. La variante représentative est d"une puissance nominale de 1,0 kW à 3 000 tr/min avec un couple de 3,2 N·m et une plage de 600 à 3 000 tr/min.
Oui. Il accepte une alimentation monophasée de 200 à 277 V, 50/60 Hz et ne nécessite aucune infrastructure triphasée.
Oui. Les dimensions de montage CEI, l"espacement des trous de pied de 112 mm et la hauteur centrale de l"arbre de 71 mm permettent un remplacement sur place sans plaque d"adaptation.
Il atteint un rendement maximal du système de 88,6 %, pertes du variateur comprises, et est classé IE5 selon la norme CEI 60034-30-1.
Il porte les certifications CE et ETL. La garantie est de 12 mois à compter de la réception dans le pays et de 18 mois à compter de l"expédition pour les commandes à l"étranger.
