T90ECI

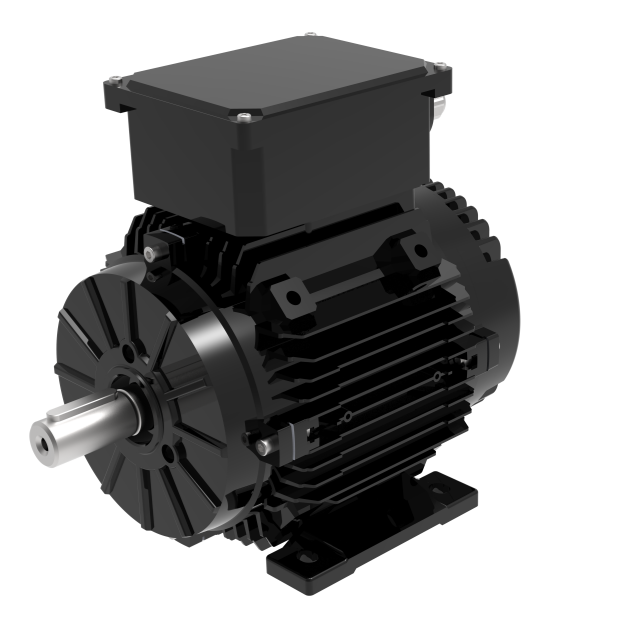

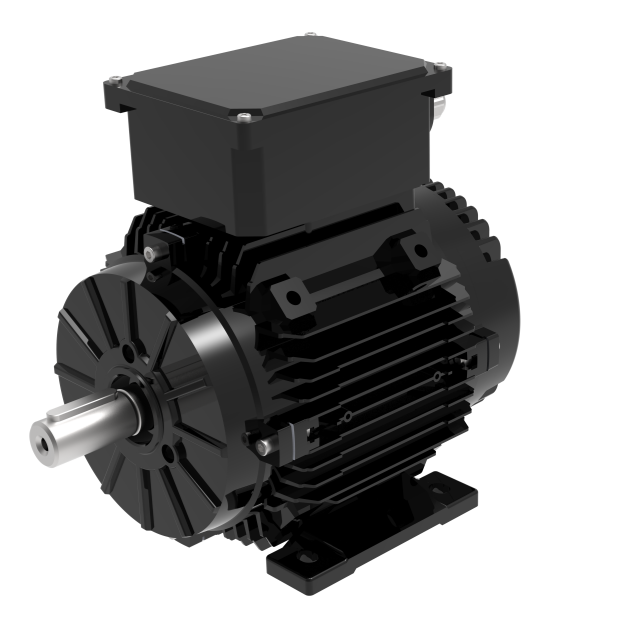

Présentation du moteur VFD intégré T90ECI

Avec le variateur intégré, le moteur VFD intégré T90ECI ne nécessite aucun VFD externe à monter, câbler ou mettre en service. Il fonctionne sur 200-277 V monophasé, 50/60 Hz, adapté aux rénovations et aux sites sans infrastructure triphasée. Le moteur T90ECI ECI couvre un couple constant de 0,2 à 2,2 kW à 600-3 000 tr/min et est conforme à l"UE IE5 selon la norme CEI 60034-30-1, équivalente à la classe 1 de la Chine ; la plateforme ECI atteint 5 kW.

Spécifications clés du moteur VFD intégré T90ECI

Avantages en termes de performances du moteur VFD intégré T90ECI

Alimentation monophasée sans infrastructure triphasée

Sur une alimentation monophasée de 200 à 277 V jusqu"à 2,2 kW, le moteur VFD intégré T90ECI permet aux utilisateurs commerciaux d"ajouter des entraînements de ventilateur à vitesse variable dans les petits bâtiments d"élevage, les salles CVC et les rénovations dépourvues de service triphasé.

Efficacité IE5 avec le lecteur inclus

À 3 000 tr/min, le moteur T90ECI ECI atteint un rendement du système mesuré jusqu"à 88,0 %, y compris les pertes VFD, et est classé IE5 selon la norme CEI 60034-30-1. Selon les comparaisons des fabricants, il consomme 15 à 20 % d"énergie en moins que les moteurs à courant alternatif conventionnels pour des fonctions de ventilateur et de pompe équivalentes.

Moins d"étapes d"installation avec un lecteur intégré

Le moteur d"entraînement intégré T90ECI est livré sous la forme d"une seule unité avec un seul jeu de câbles, de sorte que les acheteurs professionnels évitent le montage d"un VFD externe, la configuration du variateur et les câbles blindés panneau-ventilateur.

Plage de couple constant et signaux de commande standard

Le moteur VFD intégré T90ECI régule plus de 600 à 3 000 tr/min pour les tâches courantes de ventilateur et de pompe et accepte 0 à 10 V, PWM et Modbus RS485 des contrôleurs de ventilateur EC standard ; cinq protections prennent en charge un fonctionnement sans surveillance.

Installation et montage du moteur VFD intégré T90ECI

Configurations de montage et remplacement CEI 90

Le montage sur pied B3 est standard sur le moteur ECI T90ECI, avec des brides B5/B14 en option et des pieds amovibles ; la série T prend en charge tous les types de montage CEI (B3, B30, B14, B5, B34, B35, B14B, B5R) et les dimensions CEI 90 permettent un remplacement direct du courant alternatif sans plaque d"adaptation.

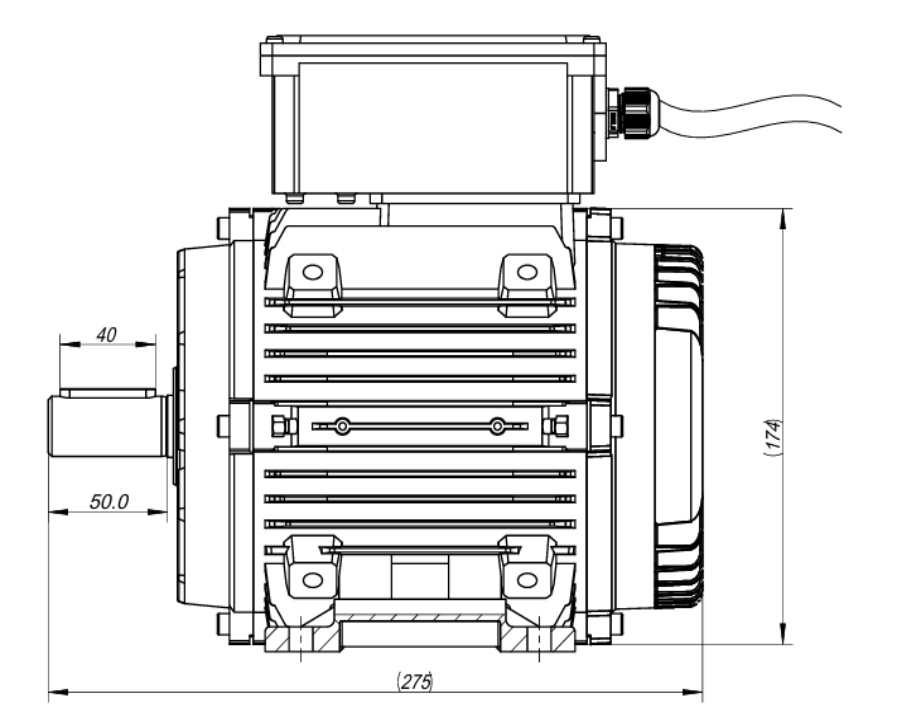

Dimensions de l"arbre, de la boîte à bornes et du contour

L"extension d"arbre de 24 mm mesure 50,0 mm de long, avec une rainure de clavette de 8 mm, une longueur de clavette de 40 mm et une extrémité filetée M8 ; la hauteur centrale est de 90 mm, l"espacement des trous de pied de 140 mm et la boîte à bornes est dotée de 2 entrées de câble M16 × 1,5.

Les chiffres sont en millimètres ; les valeurs entre parenthèses sont des dimensions de référence et la hauteur totale avec la boîte à bornes est de 249 mm. Vérifiez d"abord le dessin certifié.

Refroidissement, câbles et environnement d"exploitation

Le moteur VFD intégré T90ECI utilise un refroidissement TEAO (vitesse d"air minimale de 3 m/s), comprend des câbles d"alimentation/de commande de 1,5 m et est doté d"une protection IP55 (extensible à IP66) de -25°C à +40°C ; des modèles et dessins personnalisés sont sur demande.

Applications pour le moteur VFD intégré T90ECI

Le moteur d"entraînement intégré T90ECI convient aux ventilateurs et pompes monophasés compacts : ventilation du bétail dans les petits bâtiments, ventilateurs CVC et d"air frais, unités de purification de l"air, refroidissement d"armoires, entrepôts frigorifiques et petits ventilateurs industriels, pompes à eau et mises à niveau de moteurs CA IEC 90.

Services de personnalisation et OEM pour le moteur VFD intégré T90ECI

La tension, la vitesse, le diamètre de l"arbre, le montage, le mode de contrôle, les câbles, les connecteurs et la marque du roulement sont personnalisables sur le moteur ECI T90ECI, avec OEM pour les marques d"équipement. Les clients Entreprise peuvent envoyer des points de service à notre équipe avant-vente ; Les moteurs VFD intégrés T90ECI personnalisés couvrent des températures ambiantes extérieures de -25°C à +40°C.

FAQ sur le moteur VFD intégré T90ECI

Le moteur VFD intégré T90ECI peut-il fonctionner avec une alimentation monophasée ?

Oui. Le moteur représentatif T90ECI ECI fonctionne sur 200-277 V, 50/60 Hz monophasé et délivre jusqu"à 2,2 kW sans infrastructure triphasée.

Quelle est la différence entre le moteur ECI T90ECI et un moteur EC ?

Un moteur EC a besoin d"un VFD externe et la plateforme EC atteint 30 kW ; le moteur VFD intégré T90ECI a le variateur intégré et la plate-forme ECI atteint 5 kW, économisant ainsi de l"espace et du câblage.

Quelle plage de vitesse et quels signaux de commande le moteur VFD intégré T90ECI prend-il en charge ?

Le moteur ECI T90ECI fournit une régulation de couple constant sur 600 à 3 000 tr/min et accepte 0 à 10 V, PWM et Modbus RS485 des contrôleurs de ventilateur EC et des systèmes de gestion de bâtiment.

Le moteur VFD intégré T90ECI peut-il remplacer un moteur AC à cadre IEC 90 existant ?

Oui. Le moteur T90ECI ECI respecte les dimensions CEI 90 : norme de montage sur pieds B3, brides B5/B14 en option, arbre M8 de 24 mm et pieds amovibles ; aucune plaque d"adaptation n"est nécessaire. Les dessins 2D/3D sont sur demande.
