Lorsque les ingénieurs cherchent à passer des vis à billes traditionnelles à un moteur linéaire, la première question concerne souvent la source d'alimentation : est-ce du courant alternatif ou continu ? Cela ressemble à un simple choix binaire, mais la réalité implique un mélange fascinant des deux. Techniquement, la grande majorité des moteurs linéaires industriels modernes fonctionnent comme des moteurs synchrones à courant alternatif. Cependant, ils fonctionnent presque toujours sur un bus CC fourni par un variateur ou un onduleur spécialisé.
Comprendre la nature électrique d'un moteur linéaire est essentiel pour atteindre une haute précision en automatisation. Que vous construisiez une machine de transfert à grande vitesse ou une chaîne d'assemblage modulaire, la façon dont l'électricité interagit avec le rail à aimant permanent détermine l'efficacité de votre système. Dans ce guide, nous réglerons le débat CA/CC et expliquerons comment ces phases d'alimentation créent le mouvement fluide et direct qui définit la fabrication moderne.

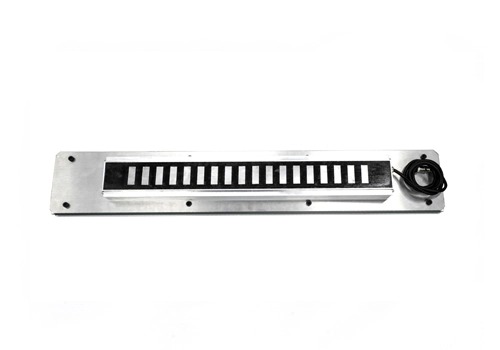

Pour répondre à la question centrale : la plupart des systèmes de moteurs linéaires industriels modernes sont alimentés en courant alternatif. Plus précisément, ce sont des moteurs synchrones à courant alternatif sans balais. Ils fonctionnent selon les mêmes principes qu'un moteur rotatif à aimant permanent, mais « déroulés » dans un plan plat.
À l’intérieur du « forcer » (la partie mobile), se trouvent des bobines qui reçoivent du courant alternatif triphasé. Ce courant crée un champ magnétique changeant. Étant donné que la piste est constituée d'un réseau d'aimants permanents, le champ changeant dans les bobines pousse contre les aimants fixes pour créer une force linéaire. Même si la puissance principale entrant dans une usine peut être du courant continu pour certains petits composants, le moteur lui-même nécessite la nature oscillante du courant alternatif pour continuer à se déplacer le long de la piste.
Pendant que le moteur « voit » le courant alternatif, le moteur démarre souvent avec une alimentation CC. Le variateur prend ce courant continu et le « coupe » en un signal alternatif triphasé à l'aide de la modulation de largeur d'impulsion (PWM). C'est pourquoi certaines personnes sont confuses. Ils voient une entrée d'alimentation CC au niveau du contrôleur et supposent qu'il s'agit d'un moteur linéaire CC . En réalité, le contrôleur est un traducteur sophistiqué, transformant le courant continu statique en courant alternatif dynamique nécessaire aux déplacements à grande vitesse.
Lorsque vous choisissez un moteur linéaire AC, vous êtes généralement confronté à deux choix structurels : Ironcore et Ironless. Les deux sont généralement alimentés en courant alternatif, mais ils gèrent cette puissance différemment pour atteindre différents niveaux de performances.
Un moteur linéaire Ironcore enroule ses bobines autour de tôles d'acier au silicium. Ce « fer » augmente considérablement le flux magnétique, lui permettant d’exercer une force massive. Ce sont les bêtes de somme du monde industriel. Ils sont parfaits pour les usinages lourds où vous devez déplacer de grandes masses sans perdre de pas. Cependant, le fer provoque un « cogging » – une légère secousse lorsque le fer passe sur les aimants.
Si votre objectif est une numérisation de haute précision ou une inspection de semi-conducteurs, vous aurez probablement besoin d'un moteur linéaire sans fer. Ceux-ci n’ont pas de fer dans la force, ce qui signifie zéro encoche. Ils sont incroyablement légers, permettant des accélérations extrêmes. Parce qu'ils n'ont pas d'attraction magnétique entre le forceur et le rail, ils sont également plus faciles à installer dans les environnements de salles blanches modulaires.
| Fonctionnalité | Moteur linéaire Ironcore | Moteur linéaire sans fer |
| Puissance primaire | CA (triphasé) | CA (triphasé) |
| Densité de force | Très élevé | Modéré |
| Force de rouage | Présent (nécessite un logiciel Comp) | Zéro |
| Dissipation thermique | Excellent (grâce au fer) | Modéré |
| Idéal pour | Découpe industrielle lourde | Travail de laboratoire de haute précision |
Bien que le courant alternatif domine le marché, des variantes de moteurs linéaires à courant continu existent, bien qu'elles se trouvent généralement dans des applications de niche ou plus anciennes. Comprendre ces éléments permet de comprendre pourquoi l’industrie s’est tournée vers la climatisation.
Dans un système CC à balais, les balais mécaniques commutent le courant lorsque le moteur se déplace. Ceci est courant dans les actionneurs bon marché et bas de gamme, mais rare dans les configurations industrielles de haute précision. Les brosses créent des frictions, génèrent de la poussière (inadaptées aux salles blanches) et s’usent avec le temps. Il s'agit d'une solution CC simple « plug and play », mais elle ne peut pas égaler la vitesse élevée ou la durée de vie d'un moteur linéaire CA sans balais.
Les bobines acoustiques sont techniquement un type de moteur linéaire à courant continu. Ils fonctionnent comme un haut-parleur. Lorsque vous appliquez du courant continu à la bobine, elle se déplace dans un champ magnétique permanent. Ils sont fantastiques pour les courses très courtes (généralement inférieures à 50 mm) et offrent une précision incroyable. Cependant, pour l'automatisation industrielle à longue course, leur absence de rail modulaire les rend moins polyvalents que leurs cousins AC.
Que le moteur soit techniquement à courant alternatif ou à courant continu, la présence d'une piste à aimant permanent est ce qui rend possible un mouvement linéaire direct sans engrenages. L'interaction entre le « champ » et l'« armature » est le cœur de la machine.
Dans un moteur linéaire à courant alternatif, la vitesse du mouvement est « synchronisée » avec la fréquence du courant alternatif. Si le variateur augmente la fréquence, le moteur se déplace à grande vitesse. Étant donné que la piste à aimant permanent a un « pas » fixe (la distance entre les pôles Nord et Sud), le variateur sait exactement quelle quantité de courant il faut pulser pour déplacer le forceur sur une distance spécifique.
En utilisant des réseaux d’aimants permanents en néodyme à haute énergie, nous pouvons emballer beaucoup de puissance dans un faible encombrement. Ceci est essentiel pour les machines modulaires où l'espace est une priorité. Il permet au moteur de maintenir une force élevée sans surchauffe, à condition que le variateur gère correctement les cycles AC.
Contrairement aux moteurs à induction, les moteurs à aimants permanents n'ont pas besoin de dépenser de l'énergie pour « exciter » le champ magnétique dans la piste : il est déjà là. Cela rend le moteur linéaire beaucoup plus économe en énergie. La majeure partie de la chaleur reste dans le forcer (la partie bobine), qui est beaucoup plus facile à refroidir avec de l'air ou un liquide que sur toute la longueur de la piste.
La raison pour laquelle nous préférons le courant alternatif pour un moteur linéaire dans les environnements industriels est le niveau de contrôle qu'il offre. Lorsqu'il est associé à un servomoteur, un moteur à courant alternatif devient un système « en boucle fermée » capable d'une précision inférieure au micron.
Pour atteindre une haute précision, le variateur AC doit savoir exactement où se trouve le forceur. Un codeur linéaire renvoie ces données au variateur. Le variateur ajuste ensuite la forme d'onde CA en temps réel. Si le moteur rencontre une résistance, le variateur augmente le courant. Cela se produit des milliers de fois par seconde.
Les variateurs de fréquence modernes étant très flexibles, vous pouvez construire des systèmes modulaires de n'importe quelle longueur. Vous ajoutez simplement plus de sections de piste à aimant permanent. La logique de contrôle du courant alternatif reste la même, que la piste mesure un mètre ou cinquante mètres de long. Cette évolutivité est l’une des principales raisons pour lesquelles la technologie des moteurs linéaires AC constitue la norme pour la logistique moderne et la fabrication à grande échelle.
Pendant que le moteur fonctionne en courant alternatif, le « DC Link » à l'intérieur du variateur est ce qui permet des rafales à grande vitesse. Il s’agit d’une nuance technique que les responsables des achats doivent comprendre.
À l’intérieur du variateur, la puissance entrante est convertie en courant continu et stockée dans de gros condensateurs. Il s'agit du « DC Link ». Lorsque le moteur linéaire doit accélérer instantanément jusqu'à une vitesse élevée, il extrait l'énergie stockée des condensateurs. Cela fournit une réponse beaucoup plus rapide que d'essayer de le retirer directement du réseau AC.
Lorsqu’un moteur linéaire à grande vitesse freine, il agit en fait comme un générateur. Il prend cette énergie cinétique et la renvoie au lecteur. Le lecteur reconvertit cela en DC. Dans certaines configurations industrielles, cette énergie peut être partagée avec d'autres moteurs sur le même bus CC, réduisant ainsi considérablement la facture d'électricité totale de l'usine.
Le choix entre les concepts AC et DC a également un impact sur la façon dont vous concevez l'agencement physique de votre machine. La plupart des constructeurs industriels préfèrent l'approche modulaire offerte par les systèmes AC.
Étant donné que la plupart des usines fonctionnent déjà sur courant alternatif, l’intégration d’un moteur linéaire AC est simple. Vous n'avez pas besoin d'énormes redresseurs CC externes pour toute la ligne. Chaque lecteur gère la conversion localement. Cette indépendance modulaire signifie que si un disque tombe en panne, le reste de la ligne reste opérationnel.
Les moteurs à courant alternatif nécessitent généralement un câblage plus complexe (trois phases plus une terre et un retour), mais des technologies modernes « à câble unique » font leur apparition. Ceux-ci combinent puissance et retour dans un seul cordon durable, réduisant ainsi le poids du « chemin de câble », un facteur critique lorsque le moteur se déplace à grande vitesse.
Lorsque vous choisissez un moteur linéaire pour votre application, ne vous attardez pas sur l'étiquette « AC ou DC ». Concentrez-vous plutôt sur les mesures de performances fournies par la combinaison entraînement-moteur.
Pour une vitesse et une force pures : optez pour un système AC Ironcore sans balais.
Pour plus de douceur et de précision : choisissez un système sans balais AC Ironless.
Pour des micro-ajustements dans un petit espace : une bobine acoustique DC peut fonctionner.
Pour une configuration facile : recherchez des systèmes AC modulaires avec variateurs intégrés.
Alors, les moteurs linéaires sont-ils AC ou DC ? Techniquement, il s’agit presque toujours de moteurs synchrones à courant alternatif. Ils s’appuient sur la nature alternative de l’électricité pour créer un champ magnétique mobile qui interagit avec une piste à aimant permanent. Cette combinaison permet d’obtenir la vitesse et la précision élevées qu’exige l’industrie moderne. Bien que le lecteur puisse accepter une entrée CC, la « magie » se produit via le courant alternatif. Comprendre cette distinction garantit que vous choisissez les bons variateurs et câbles pour votre prochain projet d'automatisation modulaire.
Q1 : Puis-je faire fonctionner un moteur linéaire directement à partir d’une batterie CC ?
Seulement si vous avez un onduleur ou un moteur entre les deux. Le moteur linéaire lui-même a besoin de phases alternées pour se déplacer. Le lecteur prendra le courant continu de la batterie et le convertira en signaux CA requis.
Q2 : Pourquoi les gens les appellent-ils moteurs linéaires « Brushless DC » (BLDC) ?
Il s’agit d’un terme marketing courant. Les moteurs BLDC sont techniquement des moteurs à courant alternatif avec une force contre-électromotrice trapézoïdale. Ils sont « CC » uniquement dans le sens où le système dans son ensemble accepte généralement une entrée d'alimentation CC.
Q3 : Un moteur Ironcore consomme-t-il plus d’énergie qu’un moteur Ironless ?
Pas nécessairement. Les moteurs Ironcore sont en réalité plus efficaces pour produire une force élevée car le fer aide à concentrer le champ magnétique. Cependant, ils sont plus lourds et nécessitent donc plus d’énergie pour accélérer.
