Dans le monde de l’automatisation industrielle, le contrôle de mouvement est la base de chaque machine. Lorsque vous démarrez un nouveau projet, vous êtes inévitablement confronté à une question d’ingénierie fondamentale : devez-vous utiliser un moteur rotatif traditionnel ou un moteur linéaire ? Bien que les deux s’appuient sur des principes électromagnétiques, leur exécution physique et leurs performances sont aux antipodes.
Un moteur rotatif crée un couple pour faire tourner un arbre. Si vous avez besoin d'un mouvement en ligne droite, vous devez ajouter des composants mécaniques comme des vis mères ou des courroies. Cependant, un moteur linéaire est essentiellement un moteur rotatif qui a été « déroulé ». Il génère une poussée directe en ligne droite sans aucun intermédiaire. Ce guide explore les différences mécaniques, financières et opérationnelles entre ces deux centrales. Nous vous aiderons à résoudre le problème difficile du choix de la technologie de mouvement adaptée à votre application spécifique à haute vitesse ou haute précision.

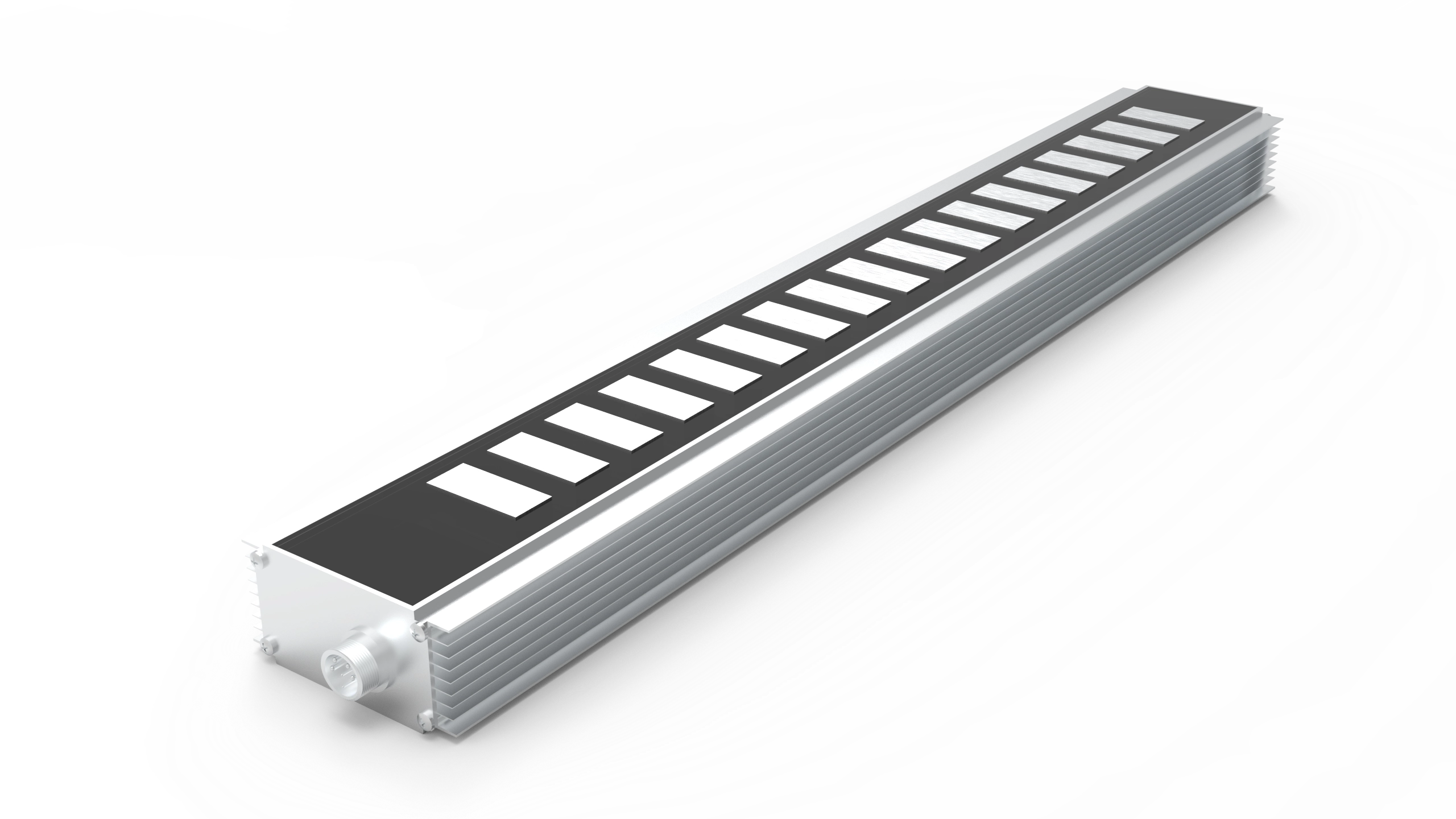

Pour comprendre la différence, imaginez prendre un moteur rotatif à aimant permanent standard et le couper du centre vers le bord. Si vous l'aplatissez, vous obtenez un moteur linéaire. Dans une configuration rotative, le stator est la bague extérieure et le rotor est le centre de rotation. Dans une configuration linéaire, ceux-ci deviennent la « piste » et le « forceur ».
La plus grande différence réside dans la manière dont ils déplacent une charge. Un moteur rotatif est un entraînement indirect pour les tâches linéaires. Il faut une boîte de vitesses ou une vis à billes pour transformer le mouvement de rotation en mouvement rectiligne. Cela ajoute du « jeu » et de la friction. Un moteur linéaire est un système à entraînement direct. La charge s'attache directement au forceur. Il n’y a pas d’engrenages qui s’usent ni de courroies qui s’étirent. Ce simple changement en fait un favori de haute précision pour les semi-conducteurs et les équipements de laboratoire médical.
Les moteurs rotatifs sont généralement des cylindres fermés. Ils sont faciles à monter mais peuvent devenir encombrants si vous avez besoin d'un couple élevé. Un moteur linéaire est souvent modulaire. Vous pouvez tracer des pistes aussi longtemps que vous en avez besoin. Que ce soit 1 mètre ou 10 mètres, le moteur continue de fonctionner. Cette nature modulaire permet aux ingénieurs de construire des machines industrielles massives, ce qui ne serait pas possible avec des arbres rotatifs standard.
Lorsque nous parlons de longévité industrielle, le nombre de pièces mobiles est la mesure la plus importante. Les systèmes rotatifs sont mécaniquement sollicités. Pour obtenir une ligne droite, vous avez besoin de roulements, d'accouplements et de vis. Chacune de ces parties crée un point de défaillance.
Usure du système rotatif : La friction dans la vis à billes entraîne de la chaleur. La chaleur provoque l'expansion du métal, ce qui ruine votre précision sur un quart de travail de huit heures.
Simplicité du moteur linéaire : il ne comporte qu'une seule pièce mobile : le forceur. Il « flotte » sur la piste magnétique à l'aide de coussinets d'air ou de rails mécaniques. Comme il n’y a aucun contact entre les pièces génératrices d’énergie, l’usure est quasiment nulle.
Pour un responsable des achats, cela signifie qu'un moteur linéaire a un « coût total de possession » bien inférieur. Vous dépensez plus d'avance, mais vous ne passez pas chaque week-end à remplacer des vis à billes grasses ou à ajuster la tension de la courroie. Il s'agit d'une solution « réglez-le et oubliez-le » pour les usines à cycle de service élevé.
Si votre application nécessite une vitesse élevée, le moteur rotatif fait face à un « plafond physique ». Lorsqu'une vis à billes tourne plus vite, elle commence à vibrer ou à « fouetter ». Cela limite la vitesse à laquelle vous pouvez déplacer une charge.
Une vis à billes haut de gamme typique peut atteindre une vitesse maximale de 1 ou 1,5 mètres par seconde. Plus vite, le système devient instable. Un moteur linéaire se moque de ces limites. Parce qu'il ne tourne pas, il ne fouette pas. Il est courant de voir un moteur linéaire industriel atteindre des vitesses de 5 à 10 mètres par seconde.
C’est dans l’accélération que le moteur linéaire brille vraiment. Parce qu'il s'agit d'un système à aimant permanent avec une faible masse mobile, il peut atteindre des accélérations de 5G ou même de 10G. Dans une chaîne d'assemblage « pick-and-place », cela signifie que la machine passe moins de temps à se déplacer et plus de temps à travailler. Il peut doubler le débit d’une ligne d’usine par rapport à un système à courroie rotative.
Dans des secteurs comme la fabrication d’écrans de téléphone, 0,1 mm est une erreur « énorme ». Il faut des microns. C'est là que la haute précision d'un moteur linéaire devient obligatoire.
Les systèmes rotatifs ont un « jeu ». Lorsque le moteur inverse la direction, il y a un petit espace entre les dents de l'engrenage ou les filetages des vis. Le moteur bouge, mais la charge reste immobile pendant une fraction de millimètre. Un moteur linéaire n'a pas d'engrenages. Il n'y a pas d'écart. Sa répétabilité n'est limitée que par la qualité de l'encodeur optique que vous utilisez.
Un moteur linéaire Ironcore utilise des bobines enroulées autour de tôles d'acier. Cela crée un « remorqueur » magnétique massif. Il est parfait pour l’usinage ou le pressage industriel. Il fournit la poussée la plus élevée par pouce carré. Cependant, il peut souffrir de « cogging », une légère secousse lorsque les aimants passent devant les dents en fer. Les logiciels modernes peuvent en grande partie éliminer ce problème, mais c'est un facteur à prendre en compte.
Si votre objectif est une numérisation 100 % fluide (comme dans une machine IRM ou une inspection de tranche), vous voulez un moteur linéaire sans fer. Il n’y a pas de fer dans la forceuse, donc il n’y a aucun engrenage. Il est plus léger et peut accélérer encore plus vite que la version Ironcore. Il représente le summum du mouvement de haute précision, même s'il offre généralement moins de force de poussée brute.
La chaleur est l'ennemie de tout moteur. Dans un moteur rotatif, la chaleur est emprisonnée à l’intérieur du boîtier. Vous avez souvent besoin de ventilateurs bruyants ou de vestes d'eau complexes pour le garder au frais.
Un moteur linéaire est déployé. Sa « piste » agit comme un dissipateur thermique géant. Étant donné que le forceur se déplace le long de la piste, il ne chauffe pas constamment un point. Cette dissipation naturelle de la chaleur permet de maintenir une haute précision car le châssis de la machine reste à une température stable.
Pour les tâches industrielles exécutées 24h/24 et 7j/7, nous ajoutons souvent des canaux de refroidissement liquide directement dans le forceur. Étant donné que le forceur est accessible, il est plus facile à plomber que l’intérieur d’un arbre rotatif en rotation. Cela permet au moteur linéaire de fonctionner à des niveaux de courant plus élevés (et donc à une poussée plus élevée) sans faire fondre l'isolation des bobines de cuivre.
L’efficacité est souvent mal comprise. À vitesse constante, un moteur rotatif avec boîte de vitesses peut sembler efficace. Mais « l'efficacité » dans une usine signifie « quelle quantité de produit ai-je fabriquée par watt de puissance ? »
| Fonctionnalité | Rotatif + Vis à Billes | Moteur linéaire |
| Vitesse maximale | Faible à moyen | Grande vitesse |
| Accélération | Limité par l'inertie | Haute vitesse (extrême) |
| Précision | ~10-50 microns | <1 micron (haute précision) |
| Entretien | Élevé (Graissage/Usure) | Faible (sans contact) |
| Longueur du voyage | Limité par la longueur de la vis | Illimité (piste modulaire) |
| Rigidité du système | Modéré (mécanique) | Élevé (magnétique) |
Comme vous pouvez le constater, le moteur linéaire gagne sur presque toutes les mesures de performances. Le moteur rotatif ne gagne que sur le « prix d'achat initial ». Mais lorsque l'on calcule l'électricité, les pièces de rechange et la vitesse de production plus lente, le moteur rotatif finit souvent par être le choix le plus cher sur cinq ans.
L'installation d'un système rotatif est un « puzzle » de pièces. Vous devez aligner le moteur, l'accouplement, les roulements et la vis. S’ils s’écartent d’une fraction de degré, le système vibrera et tombera en panne.
Un moteur linéaire est modulaire. Vous pouvez acheter des rails magnétiques dans des longueurs standard (comme 256 mm ou 512 mm) et les boulonner ensemble comme une voie ferrée. Cela rend incroyablement facile la construction de machines à longue course. Si vous devez étendre votre ligne de production ultérieurement, il vous suffira d'ajouter davantage d'aimants et de rails plus longs.
Parce que le moteur fait « partie de la chenille », vous n’avez pas de grosse « boîte » de moteur qui dépasse de l’extrémité de votre machine. Cela réduit l’encombrement de la machine. Dans une salle blanche ou dans une usine bondée, économiser 20 % de votre surface au sol constitue un gain financier considérable.
Les deux moteurs utilisent la technologie à aimant permanent (généralement du néodyme), mais la manière dont ils l'utilisent diffère. Dans un moteur rotatif, les aimants sont petits et courbés. Dans un moteur linéaire, les aimants sont plats et puissants.
Étant donné que les aimants d’un moteur linéaire sont exposés le long de la piste, vous devez faire attention aux débris métalliques. Les versions industrielles utilisent souvent des couvercles en acier inoxydable pour protéger le rail à aimant permanent. Cela garantit que les copeaux de métal issus du processus de fraisage ne sont pas aspirés dans le moteur.
Dans un système rotatif, le couple peut diminuer à mesure que la vitesse augmente. Un moteur linéaire fournit une poussée presque constante sur toute sa plage de vitesse. Cela rend la programmation et le contrôle beaucoup plus faciles. Votre « réglage » reste cohérent, que vous vous déplaciez lentement ou à grande vitesse.
La différence entre les moteurs linéaires et rotatifs se résume au mouvement direct et indirect. Si vous avez besoin d’un moyen simple et peu coûteux pour faire tourner un ventilateur ou une pompe, le moteur rotatif est parfait. Mais si votre objectif est la productivité industrielle, un débit à grande vitesse et une précision élevée, le moteur linéaire est le meilleur choix. Il élimine le « bruit » mécanique, réduit la maintenance et fournit une voie modulaire pour faire évoluer les capacités de votre machine.
Q1 : Les moteurs linéaires sont-ils plus chers que les moteurs rotatifs ?
R : Oui, le prix initial est généralement 2 à 3 fois plus élevé. Cependant, lorsque vous soustrayez le coût des vis à billes, des roulements et des accouplements dont vous n’avez plus besoin, l’écart de prix se réduit.
Q2 : Un moteur linéaire peut-il maintenir sa position lorsque l’alimentation est coupée ?
R : Pas tout seul. Puisqu'il n'y a pas de friction ni de « verrouillage » mécanique, il peut glisser si la machine est inclinée. La plupart des ingénieurs ajoutent un frein externe ou utilisent un contrepoids vertical pour plus de sécurité.
Q3 : Quel est le meilleur pour les charges lourdes ?
R : Les modèles de moteurs linéaires Ironcore sont excellents pour les charges lourdes. Cependant, pour des poids extrêmement lourds (plusieurs tonnes), un moteur rotatif avec une boîte de vitesses à rapport élevé pourrait encore être plus économe en énergie pour les mouvements lents.
